随着国家发展新能源战略的推动，电动汽车发展迅速。目前，国内电动汽车使用多以企业和公交公司等服务型用户为主，如何让居民用户能够接受并使用电动汽车，充电设施的配套是其全面推广的基础保障。

 充电桩由桩体、电气模块、计量模块三部分组成，桩体包括外壳和人机交互界面，电气模块包括充电插座、供电电缆、电源转接端子排、安全防护装置等，计量模块包括电能表、计费管理系统、读写装置等。充电桩测试系统支持交流充电桩、直流充电桩的自动化测试。

充电站电气结构

供电系统

　　配电变压器

　　谐波治理装置

　　配电柜

　　计量装置

充电设备

　　交流充电桩

　　非车载充电机

　　计费装置

　　电池管理设备

监控系统

　　充电监控系统

　　安保监控系统

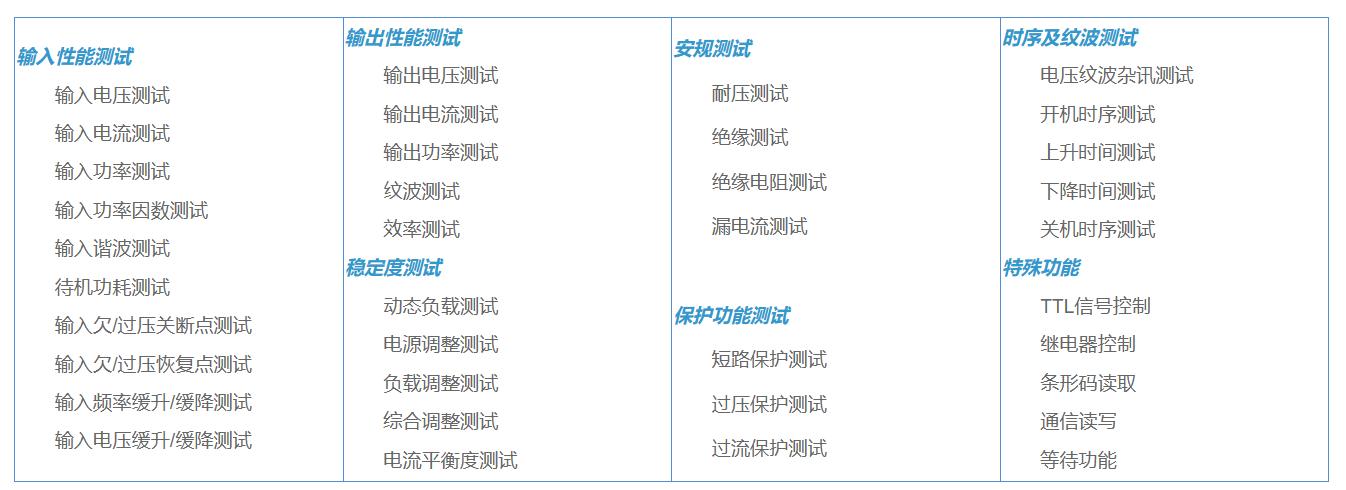

测试功能

系统配置

       ■ 交流电源：模拟电网输出电压，频率等变化

　　■ 高压直流电源：提供直流输出，用于OVP测试等

　　■ 高压电子负载：模拟充电桩负载，具有CC,CV,CW,CR等多种模式，动态响应速度快

　　■ 功率分析仪：测试输入参数，包括电压，电流，功率，功率因数，频率，谐波含量等

　　■ 时序纹波分析器：提供各种时序及电源输出纹波测试

　　■ 切换控制单元：提供与被测充电桩通信的接口，提供各输入输出单元的控制和切换

　　■ 安规测试仪器：测试充电桩耐压，绝缘等性能

　　■ 工业控制电脑：系统软件运行平台

　　■ 测试界面

 满足国标测试标准

 　　GB18487.1-2001 电动车辆传导充电系统一般要求

　　GBT18487.3-2001 电动车辆传导充电系统 电动车车交直流充电机

    　GBT29316-2012  电动汽车充换电设施电能质量技术要求

　　NB33001-2010  电动汽车非车载传导式充电机技术条件

　　NB33002-2010  电动汽车交流充电桩技术条件

　　NB33008.2-2013  电动汽车充电设备检验试验规范 第一部分：非车载充电机

　　GB27930-2011  电动汽车非车载传导式充电机与电池管理系统之间的通信协议
