产品特点

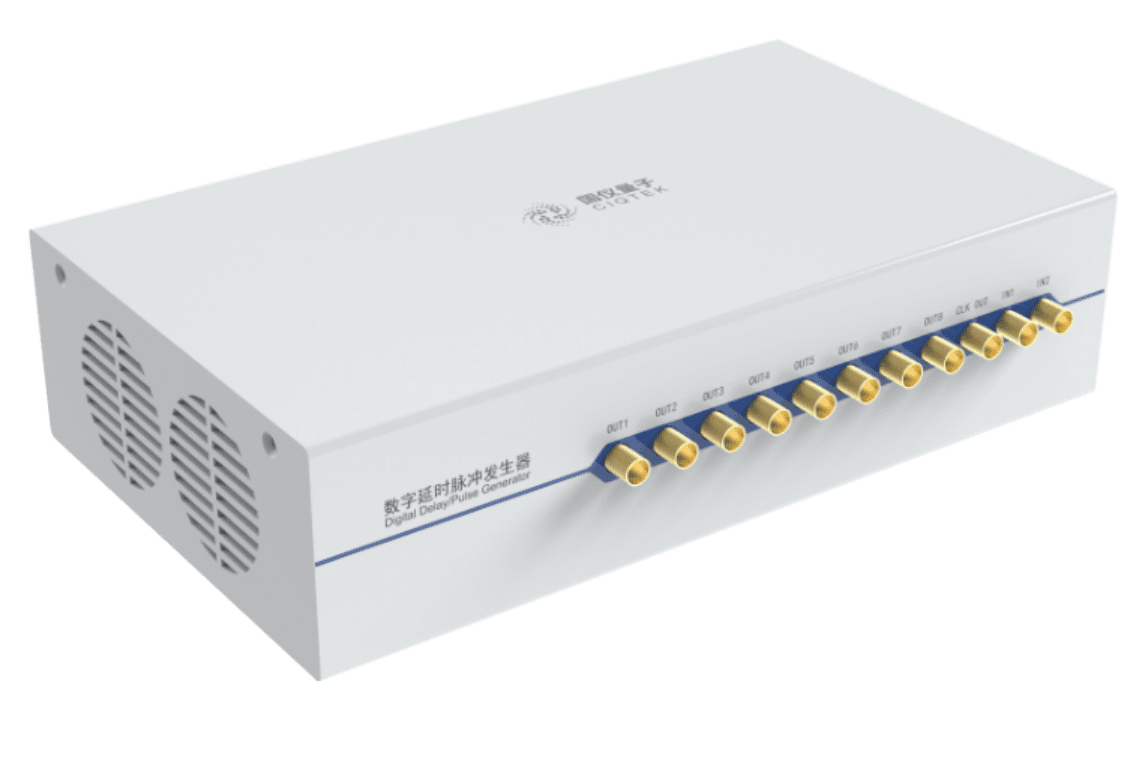

ASG8000系列产品是高速、高时间分辨率的数字延迟脉冲发生器,可输出1ns脉宽分辨率的复杂时序脉冲,同时为您提供更低的RMS抖动,更高的精度,更多的输出接口,更自由的播放时序,可广泛应用于微观磁共振（NMR、EPR、ODMR）、量子计算、超声波、雷达、医学成像等诸多方面，为其提供精确的时序控制功能。
产品特点
延迟脉冲发生器：延迟精度低至52 ps
同步控制器：通道间延迟低至250 ps
分频器：可接入20~80 M可变时钟信号
突发发生器：触发到输出延迟抖动低至1 ns
产品型号
ASG8005 数字延时脉冲发生器
ASG8100 数字延时脉冲发生器
ASG8200 数字延时脉冲发生器
ASG8400 数字延时脉冲发生器
激光光谱
量子计算(超导，离子阱，激光冷却等)
量子光学
雷达
关键技术指标
8100/8200/8400时间分辨率分别对应1/2/4ns
| 输出模块 |
| 通道数 |
8 |
| 输出电平 |
3.3V±1% @ into 50Ω |
| 上升时间 |
≤600ps（20%~80%） |
| 下降时间 |
≤600ps（20%~80%） |
| 时间分辨率 |
1/2/4 ns |
| 脉宽范围 |
1~（232-1）ns |
| 延迟范围 |
0~（232-1）ns |
| 延迟分辨率 |
52ps |
| RMS Jitter |
≤35ps |
| Counter模块 |
| 通道数 |
1 |
| 阈值 |
1~5 V |
| 最大采样频率 |
250MHz |
| 采集最小脉宽 |
1 ns |
| 匹配阻抗 |
50Ω |
| 触发模块 |
| 通道数 |
1 |
| 输入电压范围 |
1~5 V |
| 输入阻抗 |
50Ω |
| 时钟输入模块 |
| 通道数 |
2 |
| 输入电压范围 |
0~3.5 V |
| 匹配阻抗 |
50Ω |
| 时钟输出模块 |
| 通道数 |
1 |
| 输出电压 |
1.5 V@ 50Ω |
| 输出频率 |
100MHz |
| 一般参数 |
| 通信接口 |
USB 2.0 |
| 尺寸 |
214mm*124.5mm*53mm |
