2.4 GSa/s，16 位，带宽 750 MHz
最大输出幅值 5 Vpp
最多可扩展至 144 个输出通道
触发输出延迟小于 50 ns
可实现多频率数字调制
LabOne® AWG 定序器和编译器

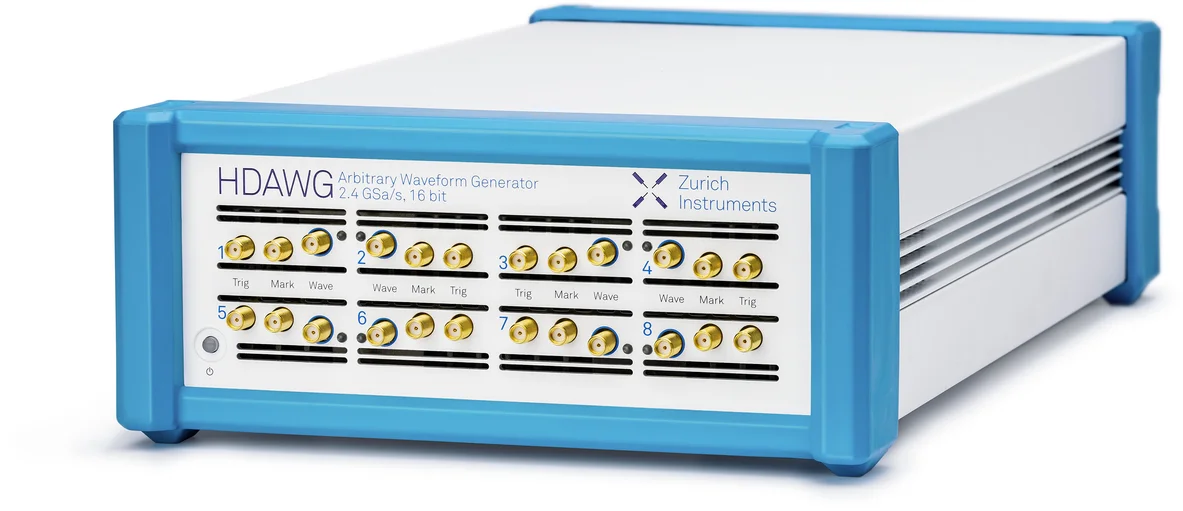

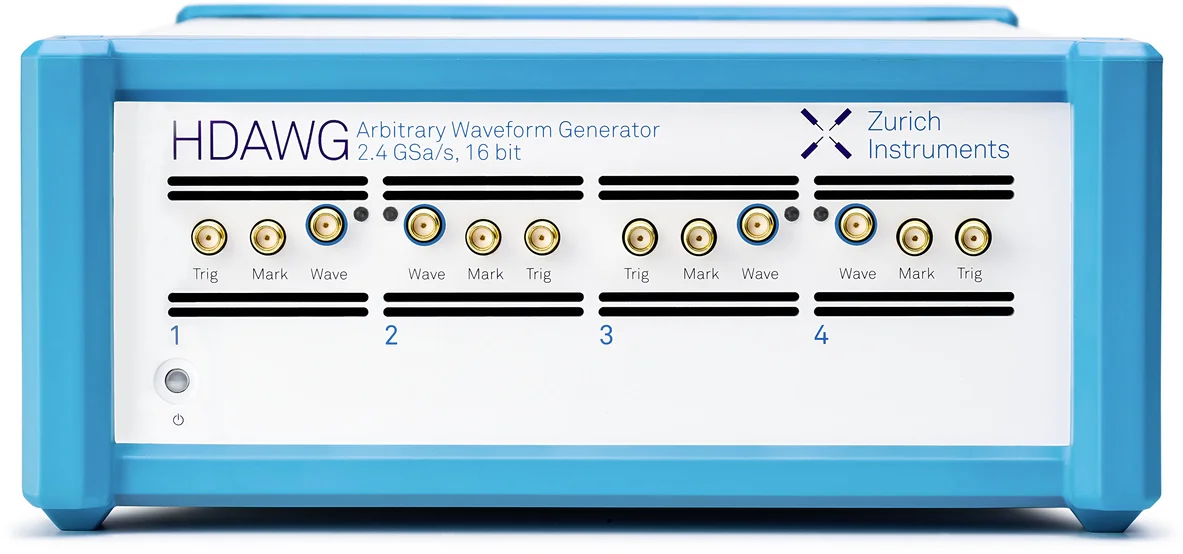

Zurich Instruments 的多通道任意波形发生器 HDAWG 拥有同类产品中最高的通道密度，其设计旨在实现高级的信号发生功能，带宽高达 750 MHz 。HDAWG 拥有 4 或 8 个直流耦合单端模拟输出通道，输出垂直分辨率为 16 位。每个模拟输出有两个可切换模式，直接模式（最高带宽和超低噪声）和放大模式 (最高输出幅值为 5 Vpp)。至多 18 台 HDAWG 可以通过我们的可编程量子系统控制器 PQSC 实现时间同步。
LabOne 提供了先进的编程理念，它结合了 AWG 的高性能、灵活性和函数发生器的易用性。使用 LabOne 用户界面 (UI) 以及适用于 LabVIEW™、.NET、MATLAB®、C 和 Python 的 API，用户可以轻松实现自动化测量以及快速整合 HDAWG 至现有控制环境。
LabOne UI 以一种直观、轻松可读的形式提供硬件控制，方便用户快速掌握。在 LabOne AWG 序列编程器中定义波形和序列后，LabOne AWG 编译器会在最短的时间内将指令转换为机器语言并将结果传送到硬件。LabOne 定序功能支持具有动态变化延迟和条件分支点的回路。 除 Gaussian、Blackman、正弦等标准波形之外，LabOne 还包括复杂波形设计需要使用的所有重要数学和阵列编辑工具。用户可轻松对波形进行相加、相乘、剪切和连接，还可以对波形进行分段整理。测量信号或在 MATLAB 等工具中计算的波形只需通过拖放操作便可导入。 HDAWG 配备的数字振荡器可直接生成正弦载波，独立于 AWG 编程产生的包络信号。因此，可以快速上传生成大量长波形，同时确保多脉冲的精确相位相干。此外，用户可任意调节和扫描载波的频率和相位，而无需编写静态波形。 HDAWG-MF 多频调制选件增加了振荡器的数量，并实现了全数字 I/Q 频率调制和相位调制、频率复用和相位循环。 使用MDS，多个HDAWG可以作为单个多通道AWG进行操作： 通过单个用户界面或API操作所有仪器 所有输出通道的绝对同步 所有仪表时钟的锁相 UHF系列仪器的时间戳和采样率同步 当使用多个仪器时，LabOne AWG编译器负责在所有仪器中分配主序列程序。自动触发交换协议可确保同步播放时间。使用MDS，还可以建立一个完整的信号生成和采集系统，该系统包括锁定放大器、盒式汽车、数字转换器和高达600 MHz的AWG功能。 HDAWG 采用低延迟设计，因此在前面板上的其中一个触发输入上检测到外部触发信号后，能够在不到 50 ns 的时间内在信号输出端生成首个样本。这一点对于器件属性短暂的量子计算反馈实验非常重要，每节省一纳秒即可明显改善实验结果。仪器的 4 或 8 条输出通道可按 2 条或 4 条为单位进行分组。每组均可单独触发，以便更加灵活地将信号分配给设备或装置的各个单独部分。 为了生成具有高复杂度并可实时控制的信号，HDAWG 能够根据其 32 位数字输入的位模式从预先存储在可编程存储器中的多达 1024 个波形中进行选择。这些波形可表示数字调制模式、器件特有的测试波形或多量子位状态读出结果。
振荡器、调制和相位控制
多设备同步 (MDS)
低延迟触发和时序分支
