产品特点
泰克 AFG31000 系列是全新智能型 AFG,它内置任意波形发生和实时波形监测功能,并拥有市场上非常大的触摸屏。全新 AFG31000 提供了高级波形生成和编程功能,支持波形监测,拥有流行的触摸屏界面,让每个科研人员和工程师的测试变得更简单,让工作变得更轻松。
主要性能指标
主要功能

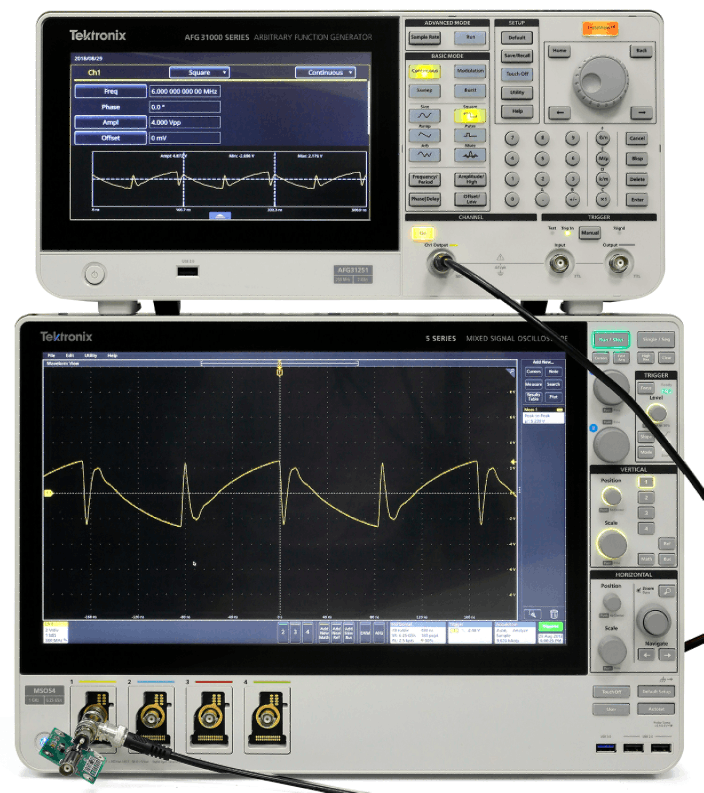

凭借InstaView™ 技术,工程师可以实时查看被测器件 (DUT) 上的实际波形,而不需使用示波器和探头,降低了因阻抗不匹配引起的不确定度
波形序列选项可以对复杂的长波形编程,支持最多 256 步
9 英寸容性触摸屏的操作与智能手机类似,为常用设置提供了快捷方式
内置 ArbBuilder 可以在仪器上创建和编辑任意波形,而不需要连接电脑
可以防止输出发生过压和过流,最大限度地降低仪器损坏的潜在风险
兼容 TekBench™ 软件,在实验室中帮助学生设置、控制和分析测试结果
高级研究
时钟和系统同步
复现真实世界信号
元器件和电路表征和验证
嵌入式电路设计和测试
通用信号生成
基本模式和高级模式
AFG31000 系列是一个拥有全功能基本模式(AFG)和高级(序列)模式的任意波函数发生器。
在基本模式下,AFG31000 生成传统函数和任意波形。触摸屏和前面板控制功能可以简便地进行设置。
基本模式可以改变频率,而不用担心波形长度和采样率。这种功能既适合表征滤波器/放大器频响的模拟设计,也适合时钟速率经常变化的数字设计。
可以一目了然地查看关键设置,并使用触控、数码键盘或旋转控件简便地进行调节。
高级模式是 AFG31000 中提供的新模式,可以生成多个复杂定时的波形。在这种模式下,您可以编写一个由 1~256 个波形组成的列表(或序列),总波形长度可达 16Mpts/ch (128Mpts/ch 选配),并定义这些波形的输出序列。支持重复、转到、等待、跳转和已触发事件,大容量内存可以存储许多波形或长波形。
这种功能特别适合需要顺序执行多个测试用例的应用。您不用逐个加载测试用例,而是可以把所有测试用例放到一个序列中,一次性加载这些测试用例,然后从一个测试用例无缝切换到另一个测试用例,大大提高测试效率。
高级模式可以使用灵活的步进控制功能,构建复杂的波形序列
排序后的正弦波形,拥有不同的频率和幅度。
此外,高级模式采用了可变采样率技术。波形中的每个样点输出一次,且在每个周期中只输出一次,与采样率同步。由于没有跳跃或重复,所以保留了波形中的所有细节。这种功能特别适合对信号保真度要求高的应用,比如 IQ 调制和脉冲串生成。
型号概况
型号 |
正弦频率范围 |
通道数 |
AFG31021 |
25MHz |
1 |
AFG31051 |
50MHz |
AFG31101 |
100MHz |
AFG31151 |
150MHz |
AFG31251 |
250MHz |
AFG31022 |
25MHz |
2 |
AFG31052 |
50MHz |
AFG31102 |
100MHz |
AFG31152 |
150MHz |
AFG31252 |
250MHz |
输出特点
幅度
|
AFG31021 / AFG31022 |
AFG31051 / AFG31052 |
AFG31101 / AFG31102 |
AFG31151 / AFG31152 |
AFG31251 / AFG31252 |
范围 (至 50Ω) |
≤ 60 MHz: 1mVP-P ~ 10VP-P > 60 MHz ~ ≤ 80MHz: 1mVP-P ~ 8VP-P > 80MHz ~ ≤ 100MHz: 1mVP-P ~ 6VP-P
|
≤ 200MHz: 1mVP-P ~ 5VP-P > 200MHz ~ ≤ 250MHz: 1mVP-P ~ 4VP-P
|
范围 (至短路或高阻抗) |
≤ 60MHz: 2mVP-P ~ 20VP-P > 60MHz ~ ≤ 80 MHz: 2mVP-P ~ 16VP-P > 80MHz ~ ≤ 100MHz: 2 mVP-P ~ 12VP-P
|
≤ 200MHz: 2mVP-P ~ 10VP-P > 200MHz ~ ≤ 250MHz: 2mVP-P ~ 8VP-P
|
精度 |
± (1% 的设定值 +1mVP-P) (1kHz 正弦, 0V 偏置, 幅度> 1mVP-P) |
Resolution |
0.1 mVP-P, 0.1mVRMS, 1mV, 0.1dBm 或 4 位 |
单位 |
Vpp, Vrms (不包括任意波形和噪声), dBm (仅正弦波), V (高电平和低电平) |
