产品特点

主要特性

• 等性能双通道，最大输出频率500 MHz

• 2.4 GSa/s采样率，16 bit 垂直分辨率

• 脉冲信号最大频率150 MHz；上升/下降时间可调，最快可达1 ns

• 逐点输出任意波，波形长度2~20 Mpts

• 可作为 IQ 信号发生器（选件）

• 可作为 PRBS 信号发生器

• 可作为噪声信号发生器

（一）多合一信号发生器

    · 连续波形发生器——最高频率可达500 MHz
    · 脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
    · 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
    · IQ信号发生器——支持基带和中频 IQ 信号
    · PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
    · 噪声信号发生器——可输出带宽可调高斯白噪声

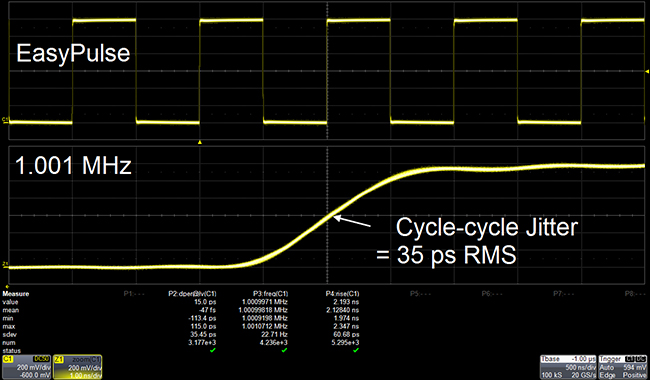

（二）创新的 EasyPulse 技术

DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
    · 脉冲频率最高可达150 MHz
    · 上升/下降时间分别可设置，最快可达1 ns
    · 脉宽精细可调，最小可达3.2 ns
    · 占空比低至0.001%
    · 低抖动

（三）TrueArb 波形技术

使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
    · 20 Mpts的波形长度，波形细节更精细
    · 16 bit的垂直分辨率，信号保真度更高
    · 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号

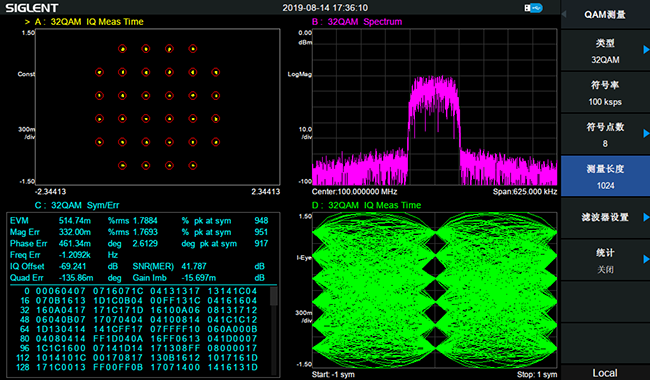

（五）矢量信号源

SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 可以作为基带源，或直接产生正交调制后的中频信号。
    · 载波频率可达500 MHz
    · 符号率最大37.5 MSymb/s
    · 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型

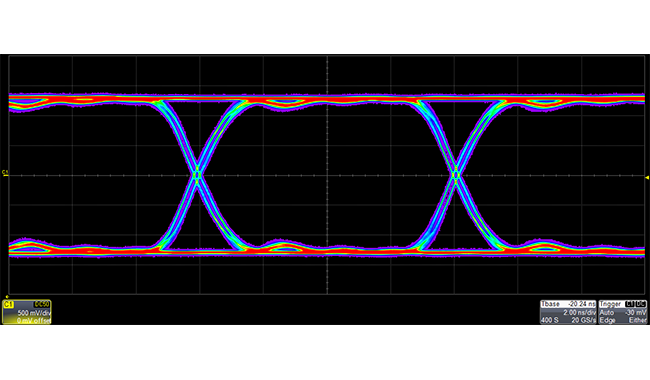

（六）PRBS信号源

    · 可提供PRBS3 ~ PRBS32 多种码型输出
    · 可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等
    · 最高速率可达300 Mbps
    · 上升和下降时间可调
