产品特点

基于硬件的波形采集

基于硬件的波形采集，获取精确测量结果

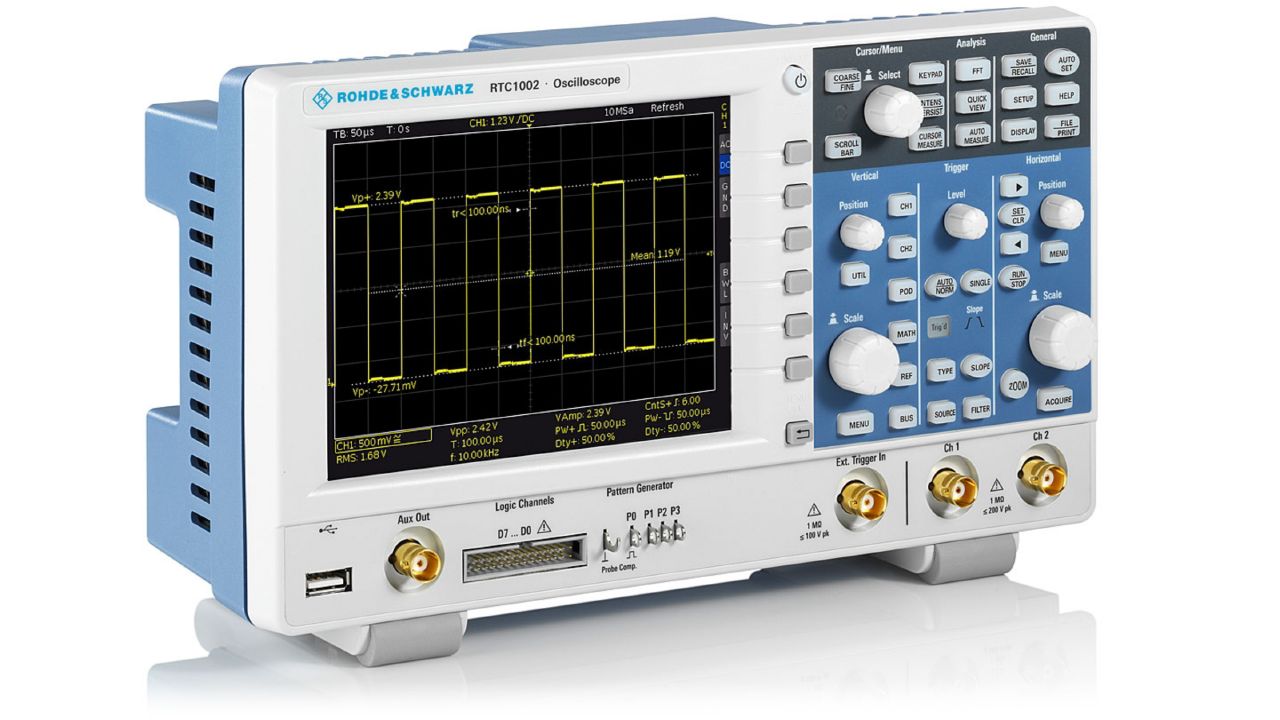

R&SRTC1000示波器的采样率高达 2 Gsample/s，存储深度高达2 Msample，在同类产品中遥遥领先。波形捕获率达到 10000 波形/秒以上，确保仪器迅速响应，能够可靠FFT、数地捕获信号故障。随附工具可用于快速获取结果，例如快速测量、模板测试、学运算、光标和自动测量(包括统计测量)。

多种测量功能

快速查看:一键获取关键结果

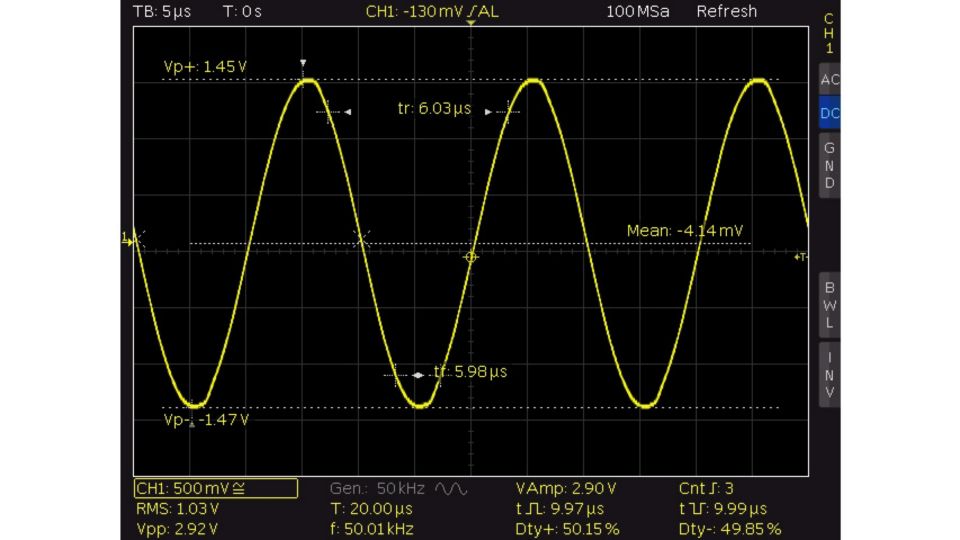

多种自动测量功能

快速查看:一键获取关键结果

模板测试:只需几次按键操作即可轻松创建新模板FFT:轻松分析信号频谱

使用混合信号示波器选件进行逻辑分析

八个附加数字通道

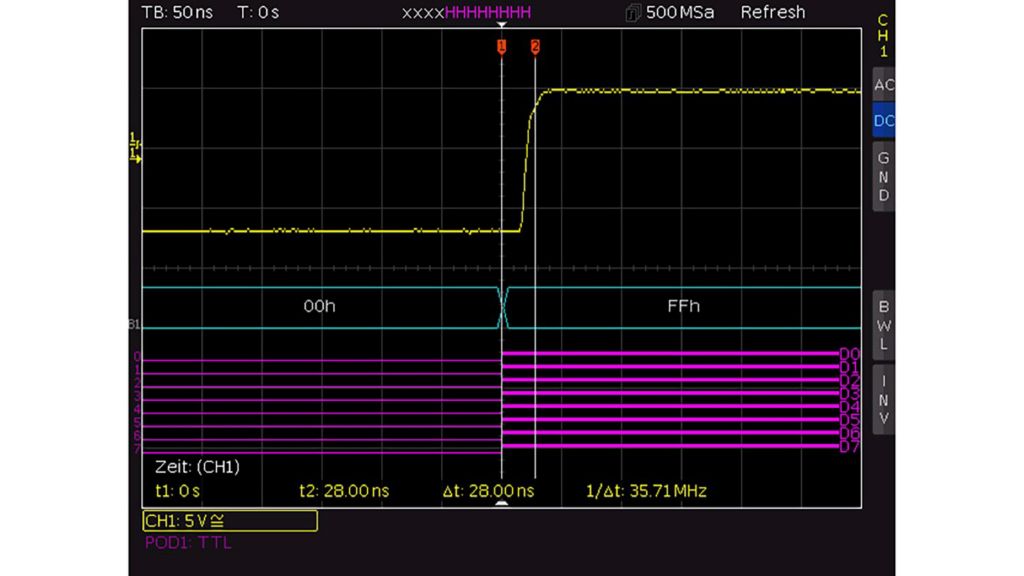

使用 R&SRTC-B1 选件，R&SRTC1000 可升级为具有8个附加数字通道、操作直观的混合信号示波器。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。比如，我们可以使用光标测量很方便地确定模数转换器输入与输出之间的延迟。

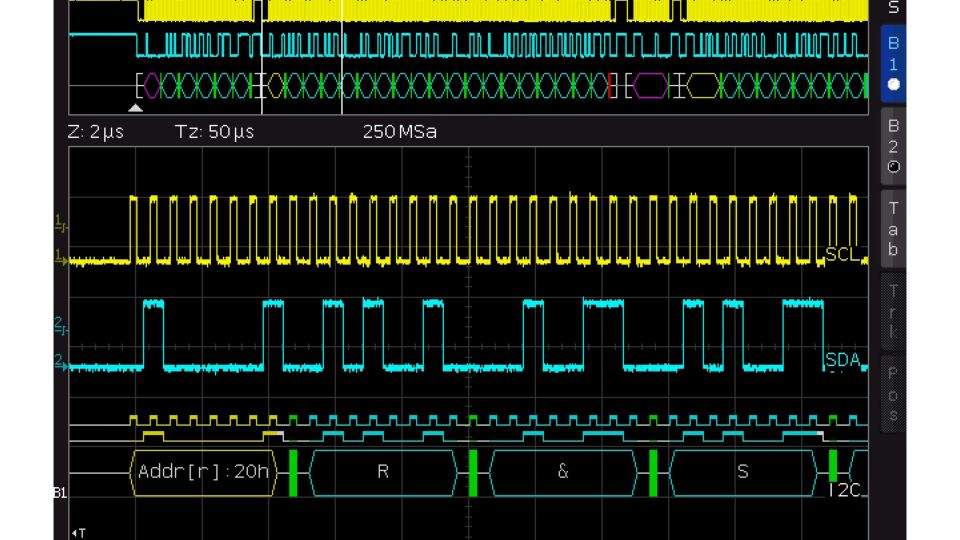

串行总线分析

基于硬件的触发和解码

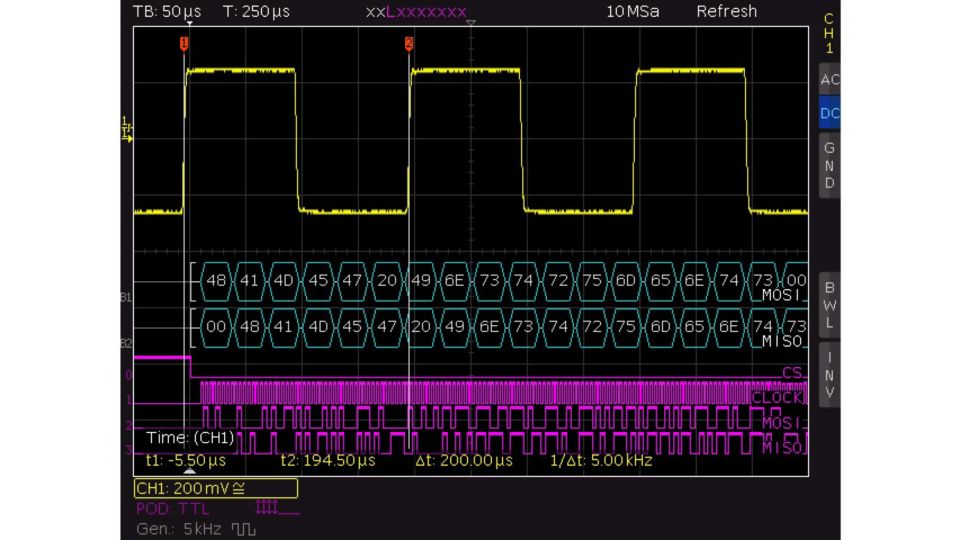

2C、SPI和CAN/LIN 等协议在集成电路间频繁地传输控制信息。R&SRTC1000 具有多功能选件，可对串行接口进行特定协议的触发和解码。用户可以有选择性地采集和分析相关事件和数据。借助硬件实现，即使采集时间很长，也可确保流畅操作和较高的波形捕获率。这对于捕获多数据包串行总线信号等十分有利。

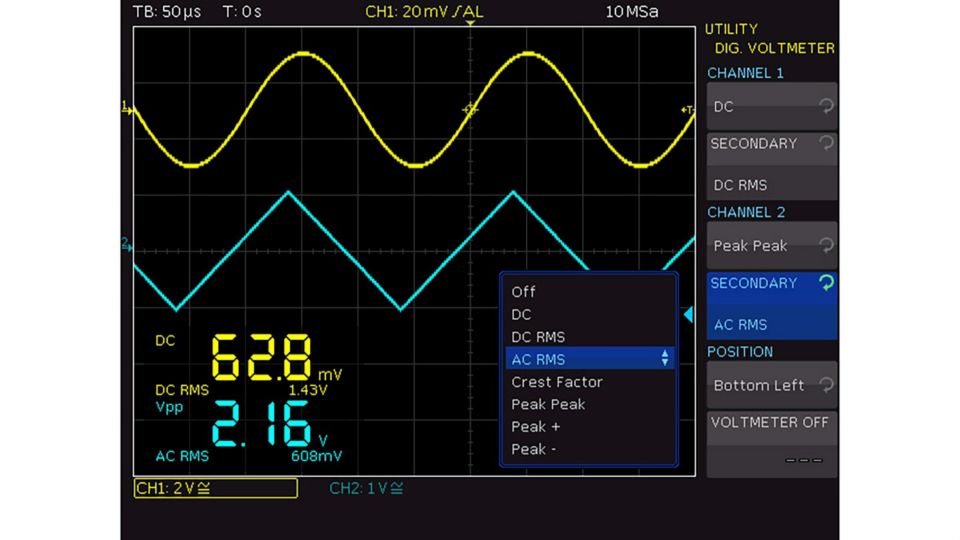

数字电压表

测量并显示电势

R&SRTC1000在每个通道上设有三位数字电压表(DVM)和六位频率计，可实现同步测量。提供的测量功能涵盖 DC、AC +DC(RMS) 以及 AC(RMS)。

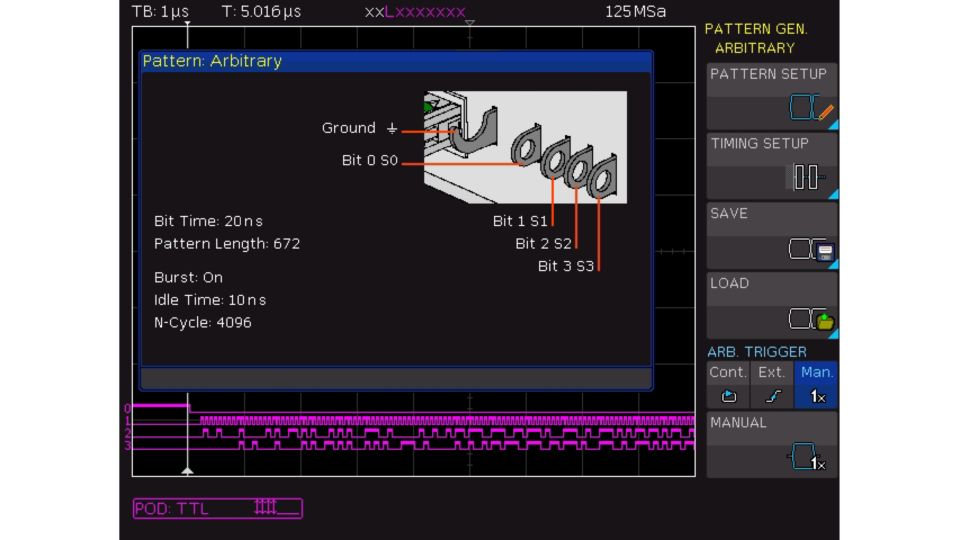

波形和码型发生器

生成模拟和数字激励

集成式R&SRTC-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s，适用于教育以及硬件原型开发。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出4 位信号码型。波形和码型可以 CSV 文件形式导入，也可从示波器波形中复制。在输出信号前可以先预览，以快速检查信号正确性。提供预定义码型，比如2CSPI、UART 以及 CAN/LIN。

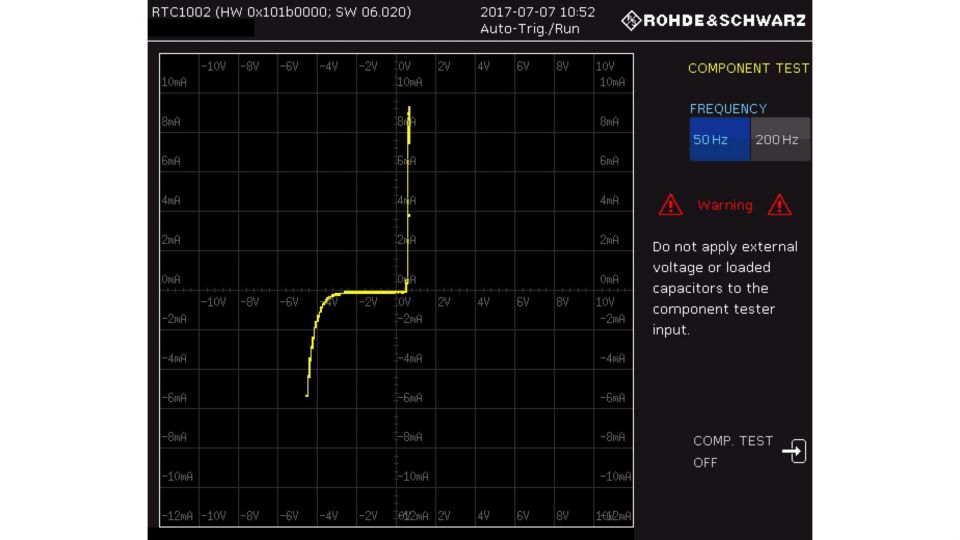

部件测试仪

使用示波器测定电流和电压特性

您还可以使用随附的部件测试仪。此类部件测试仪提供 50 H 以及 200 H 的测量频率，使可能冗长乏味的故障部件搜索工作变得简单。测试视图可提供更多信息，您可以一眼辨别分析结果。
