产品特点

后号分析: 快速获取结果可查看存在于大信号中的小信号细节

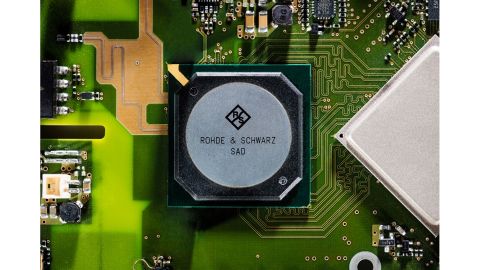

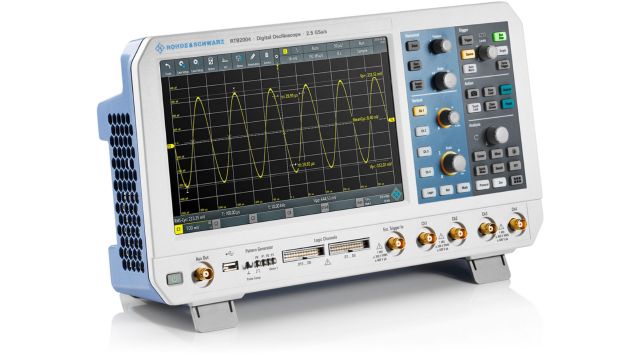

R&SERTB2000 使用罗德与施瓦茨设计的 10 位模数转换器，与传统 8 位模数转换器相比，精度提升 4倍.分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时，在单次捕获中，需要同时测量开关设备开启和关断时的电压。

在全带宽下采集时间更长

10 Msample(标配);20 Msample (交织模式)

R&SRTB2000 提供一流的存储深度: 每个通道的存储深度达到10 Msample，在交织模式下存储深度可达20 Msample。这是同类示波器的 10 倍。用户可以在高采样率下捕获更长的采集序列，以便获得更详细的分析结果，例如分析开关电源的瞬态响应。

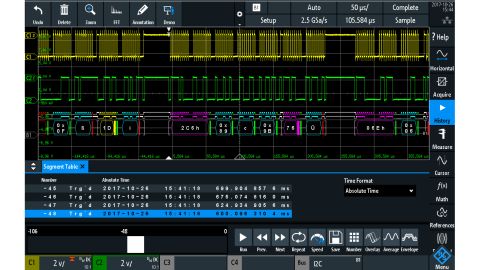

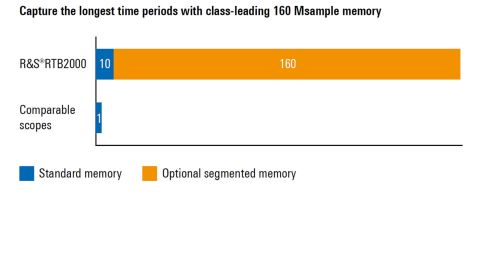

分段存储

160 Msample，带历史功能

R&S@RTB-K15 选件带有深分段存储功能，能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号(例如C 或SPI)。由于分段长度可调，因此 160 Msample 的存储深度能得到最优的利用。在历史模式下，160 Msample 最大分段存储深度存储的所有波形都可用于进一步分析。

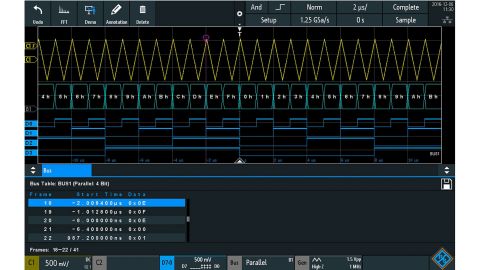

使用混合信号示波器选件进行逻辑分析

16个附加数字通道

使用 R&SORTB-B1 选件，R&SRTB2000 可升级为具有16个附加数字通道、操作直观的混合信号示波器该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如，可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。

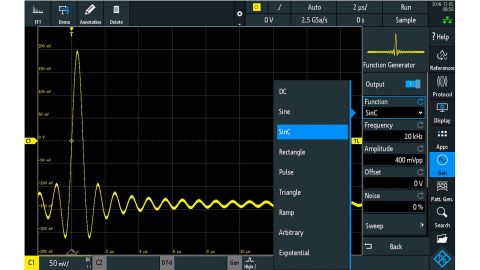

波形和码型发生器

生成模拟和数字激励

R&SRTB-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s，适用于教育以及硬件原型开发。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出任意波形以及 4 位信号码型。波形和码型可以CSV文件形式导入，也可从示波器波形中复制。可使用预定义码型，比如 2C、SP1、UART 以及CAN/LIN。

数字电压表

测量并显示电势

R&SRTB2000 在每个通道上设有3位电压表DVM)和6位频率计，可实现同步测量。标配测量功能包括DC、AC +DC(RMS)和AC(RMS)。

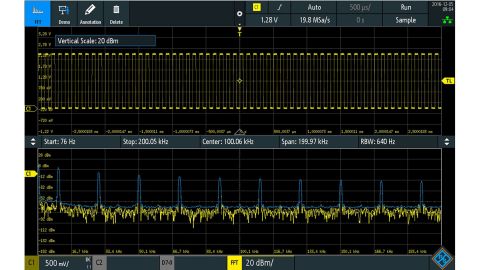

频率分析模式

有些故障难以察觉，这通常是因为时间和频率信号之间的相互作用。只要按下按钮，输入中心频率和频率范围，即可激活 R&SRTB2000的 FFT功能。R&SRTB2000示波器具有强大的 FFT 功能，可分析最长达128 kpoints 的信号。其他实用功能包括光标测量和频域自动设置。

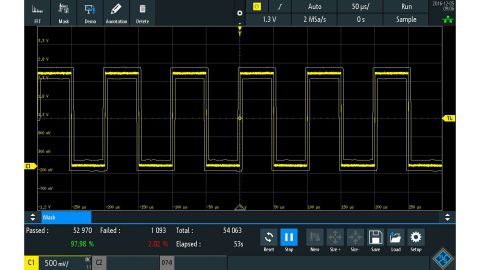

模板测试模式

模板测试能快速显示特定信号是否在规定的容差范围内。此类测试使用合格/不合格评估统计数据，评估被测设备(DUT)的质量和稳定性，并目快速确定信号异堂和意外结果。当模板被违规时，测量停止。R&SRTB2000的AUX-OUT 连接器将在每次模板违规时生成一次脉冲输出。此脉冲输出可用于触发测量设置中的操作。

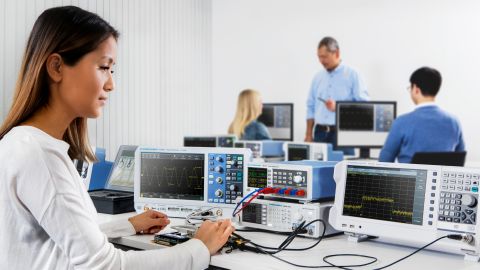

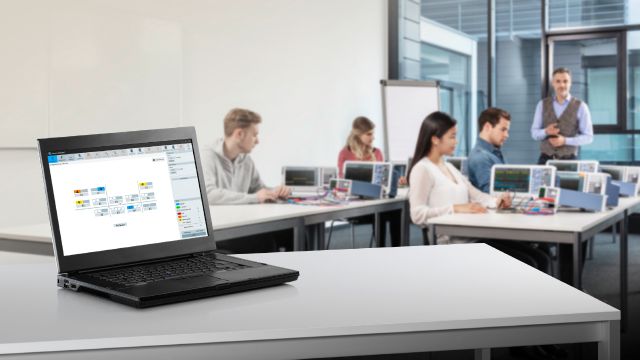

适用于教学实验室

在教学实验室中，R&SRTB2000 示波器是指导学生使用示波器进行测量的理想选择。这款示波器将易用性概念与先进技术相结合，而且价格实惠。10.1"高分辨率大屏幕能清晰显示每个信号细节，一台仪器，多人共享。借助便捷灵活的屏幕注释工具，可以高效地创建报告。
