产品特点

适合电路评估/软件调试的基本功能

8个模拟通道 + 32位逻辑由仅需一台主机即可测量。

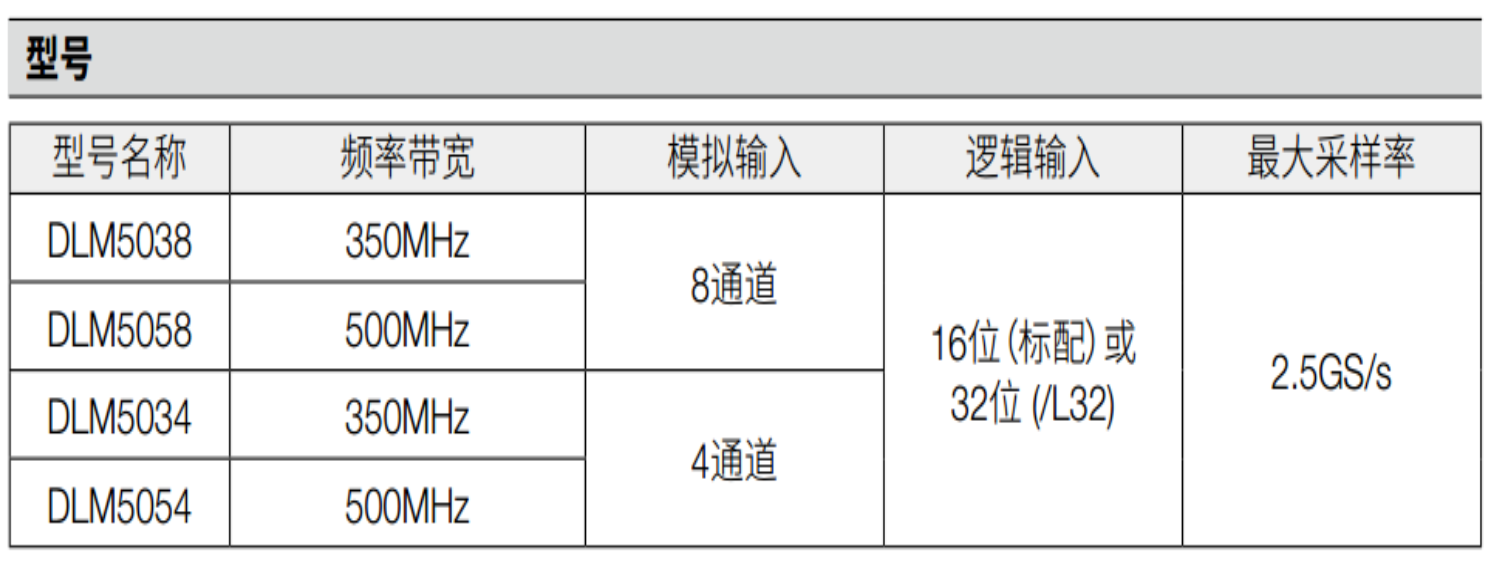

单台DLM5000有8个模拟通道和32位逻辑，这通常需要两台以上的混合信号示波器。通过观察模拟通道的传感器信号和放大器的输入和输出，结合逻辑通道上的串行/并行总线信号，单台主机足以进行嵌入式系统调试。 4通道机型已被新添加到系列阵容中。

高达2.5GS/s（8通道同时启用）
最大500M点长内存

嵌入式系统的评估需要使用软件命令验证其在相对较长的时间内的运行情况，并同时查看如时钟噪声等高速信号的波形。
DLM5000具有的长内存，单触发模式可捕捉50M采样点/重复触发模式捕捉12.5M点的波形。可以观察到几乎没有遗漏的波形。
如果配置了500Mpoints内存(选件)，即使采样率为2.5GS/s，也可以捕获0.2秒的波形。

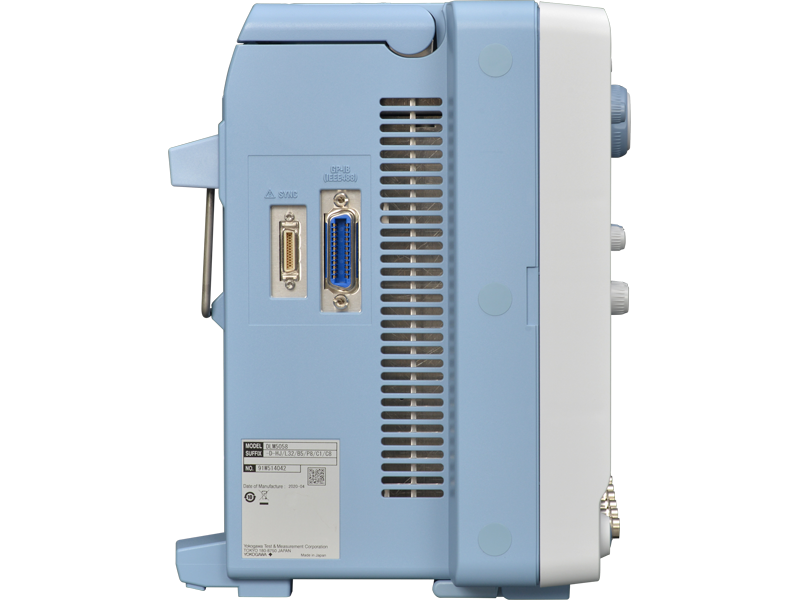

两台同步联机功能“DLMsync”，响应更多通道的需求（需求：即将推出）

用专用电缆连接两台DLM5000，可以同步测量多达16路模拟通道。捕获的波形显示在每台主机上。触发同时动作，且公共设置项目(如内存长度、采样率、采集设置和水平轴刻度设置）相关联，因此它们可以像单台16通道示波器一样使用。也可以连接4通道机型，因此也可以实现“8 + 4 = 12通道”或“4 + 4 = 8通道”。

后期回放，不错过任何异常波形

历史记录功能 自动保存先前捕获的波形

使用DLM5000系列，可将多达100000个先前捕获的波形保存在采集内存中。使用“历史”功能，可以在屏幕中显示先前捕获的一个或所有波形（历史波形）。
还可以对历史波形执行光标测量、运算和其他操作。通过使用“历史”功能，可采集到由于波形不确定而难以设置触发条件的偶发异常信号，并对其进行分析。

历史搜索功能

可以使用多种强大的搜索方法，搜索多达100000个满足要求的事件波形。
提供直观且简单的波形搜索功能。例如，可以指定一个矩形区域来捕捉屏幕上波形的一部分，一个覆盖整个测量波形的区域，或者一个多边形区域。如果已知某个感兴趣的值，例如电压或脉宽的异常值，则可以使用波形参数搜索历史波形。

缩放和搜索功能

在长内存中捕获的多通道波形需要进行垂直和水平放大，以进行详细查看。 DLM5000配有专用缩放键和旋钮，可快速放大想查看的 部分。还可以使用触摸屏指定要放大的区域。

同时缩放两个位置

可以同时显示具有不同时间轴刻度的两个缩放波形。此外，使用自动滚动功能，在波形上自动扫描缩放窗口。
能够同时放大两个有间距的位置，例如某个事件的“原因”和“结果”，或者以不同的缩放系数显示，这对于软件调试非常有用。

缩放搜索功能

使用多个搜索条件自动查找并放大特征波形，以便进行深入检 查。已找到的波形位置标记在屏幕中（显示当前位置）。

波形搜索条件

边沿、边沿(合格)、状态/码型、脉宽、状态宽度、串行总线(仅 限于安装串行总线分析选件的机型）

触摸屏

通过使用触摸屏移动波形位置、改变刻度、移动光标等，可以在眼睛不离开波形的情况下操作仪器。
如果想放大波形的某一部分，可使用矩形缩放功能轻松缩放，方法是用手指在屏幕上对角滑动来指定区域。
若要选择对话框中的项目，可以直接触碰点选这些项目，免除了使用选择键的麻烦。

多种触发选择 — 触发功能可捕捉组合的模拟/数字复合波形 —

DLM5000系列提供多种易于设置、组合了模拟和逻辑输入的触发，例如边沿触发、增强触发和B触发。通过使用数字触发系统，可最大程度的降低误触发的可能。

触发类型

滤波器功能

带有效降噪功能的实时滤波器支持多种频率 — 8kHz ~ 200MHz —

每个通道有14个低通滤波器，截止频率范围为8kHz ~ 200MHz。波形在存储到内存之前进行滤波。实时滤波器能够帮助稳定触发叠加噪声的信号。

逻辑信号测量和分析

标准机型配置了灵活的MSO输入。这使得DLM5000可以转换为8个模拟和16个数字输入MSO。使用/L32选件，最多可测量32个逻辑信号。同时还提供了总线/状态显示和可选的DA计算功能，这对于评估AD/DA转换器非常有用。

提高测试效率的功能设计

测量功能和统计

包含29个波形参数测量。
最多支持30个同步自动测量。还可连续、逐周期或使用历史存 储功能来测量统计值。此外，逐周期参数测量还可以计算已捕 获波形的波动。

FFT分析

可以同时执行多达4个FFT分析。除了CH1 - CH8上的实际波形 之外，还可以对运算波形执行FFT。峰值检测功能会自动检测 杂散频率，是搜索噪声源（如时钟和电源开关噪声）的有用功 能。

波形参数的统计计算

对于重复波形，内存中会捕获大量的周期性波形。 DLM5000可以对重复波形的参数进行统计分析。可以进行抖动测量和电平波动分析。

快照

通过按屏幕右下角的“摄像头”键，可以保留屏幕中当前显示波形的白色曲线。可以反复按该键，便捷地多次保留曲线以进行多个波形的比较。

已存文件的缩略图

显示已保存波形、波形图像和“波形区域”文件的缩略图，以便进行浏览，复制或删除。全尺寸视图可显示更多细节。

触发时动作， GO/NO-GO

GO/NO-GO自动判定触发条件、波形、测量参数和其他条件的通过或失败。“动作”自动使蜂鸣器发出蜂鸣声、执行文件保存或邮件通知。可以保存发生异常的波形，稍后再对该异常情况进行确认和分析。

丰富的接口和软件

用户自定义运算选件 (/G02)

可以使用一套运算符，如三角和对数运算符、积分和微分、脉宽运算符、相位测量和数模转换等任意创建方程式。

用PC提高工作效率

千兆以太网和USB 3.0*1作为标配通信接口

DLM5000的长记忆对于抑制捕捉波形（如历史功能）失败很有效，但将数据传输到PC需要时间。
使用标准配置的千兆以太网和USB 3.0， DLM5000在数据保存到内存和数据传输到PC上的速度大约快10倍。 *2
即使使用大型数据集，也能快速获取结果。

*1: 仅USB功能。USB主机功能使用USB 2.0通信。
*2: 当安装/C8选件（SSD）用于内部存储，并且使用USB 3.0大容量存储连接进行传输时。 与上一代机型（DLM4000）相比。

专门构建的操作系统稳定且可靠

软件控制
