产品特点

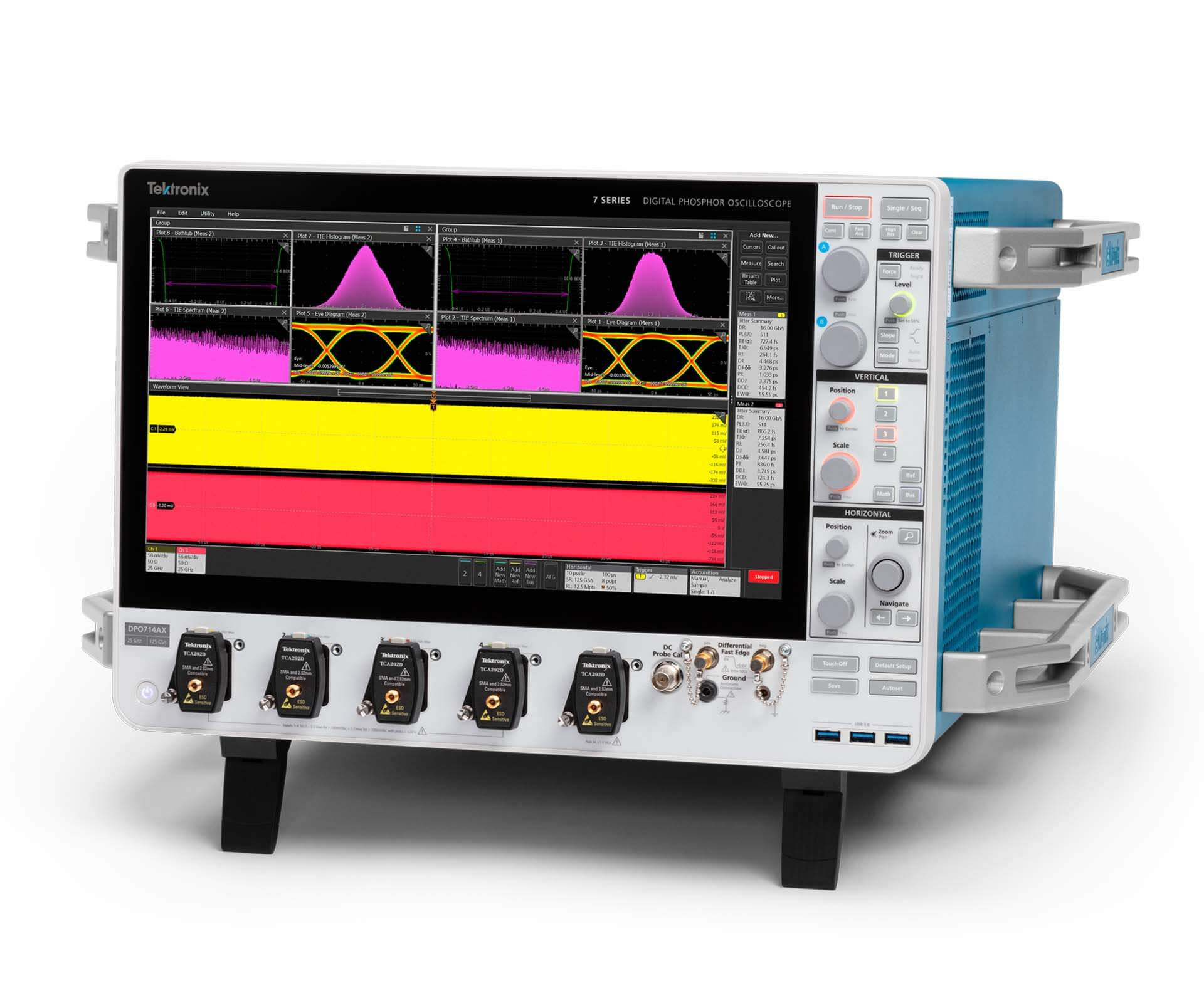

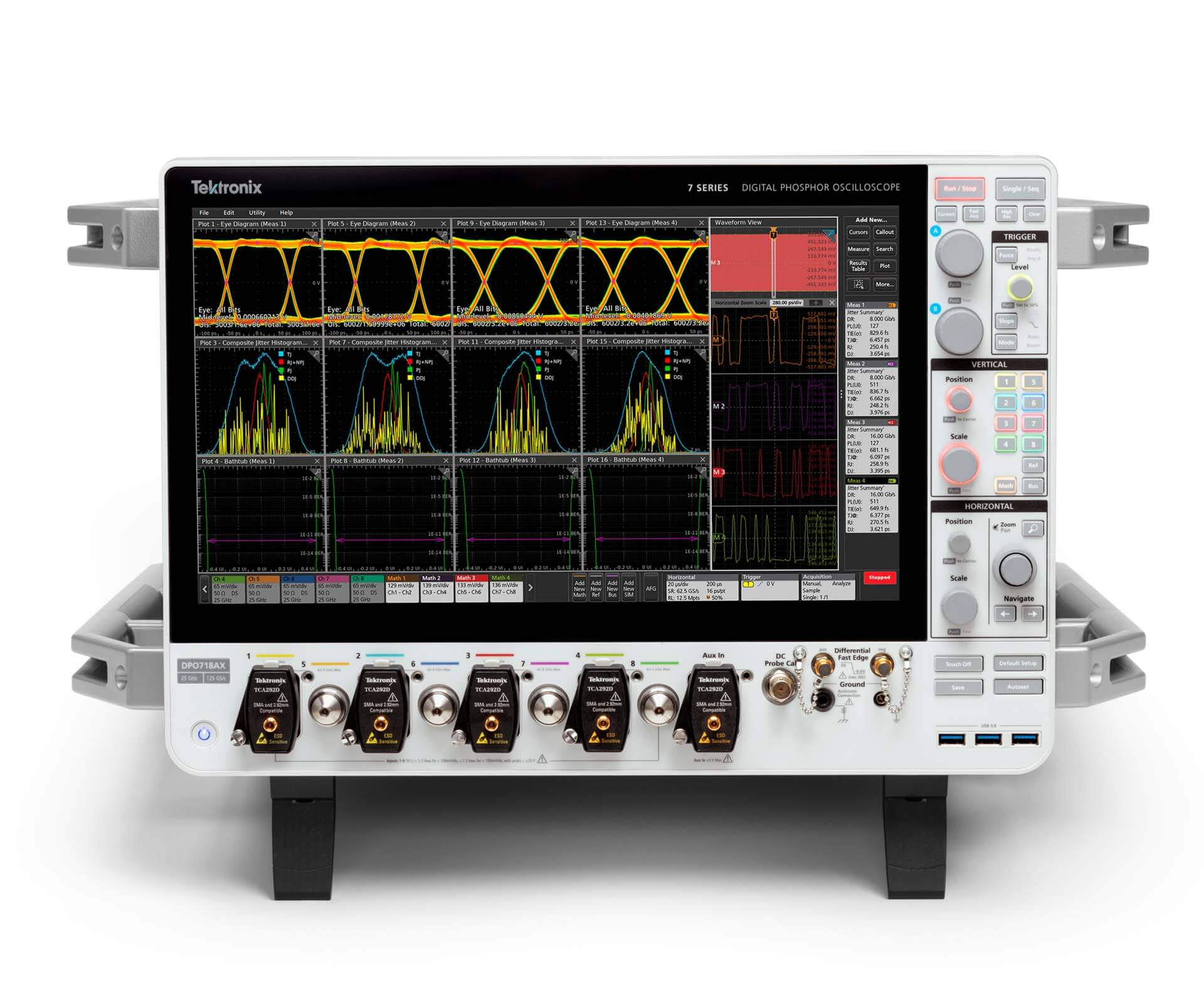

全新 8 通道 25GHz 高性能示波器

全新配置 25 GHz 每通道密度，配合灵活的采集模式，使用户能够优化通道数、采样率和噪声性能，以满足其测量需求。

特点：

• 无与伦比的灵活性，特别适用于对通道密度和最高信号保真度都有极高要求的机架式应用。可在 4 通道 @ 125 GS/s 或 8 通道 @ 62.5 GS/s 之间进行选择

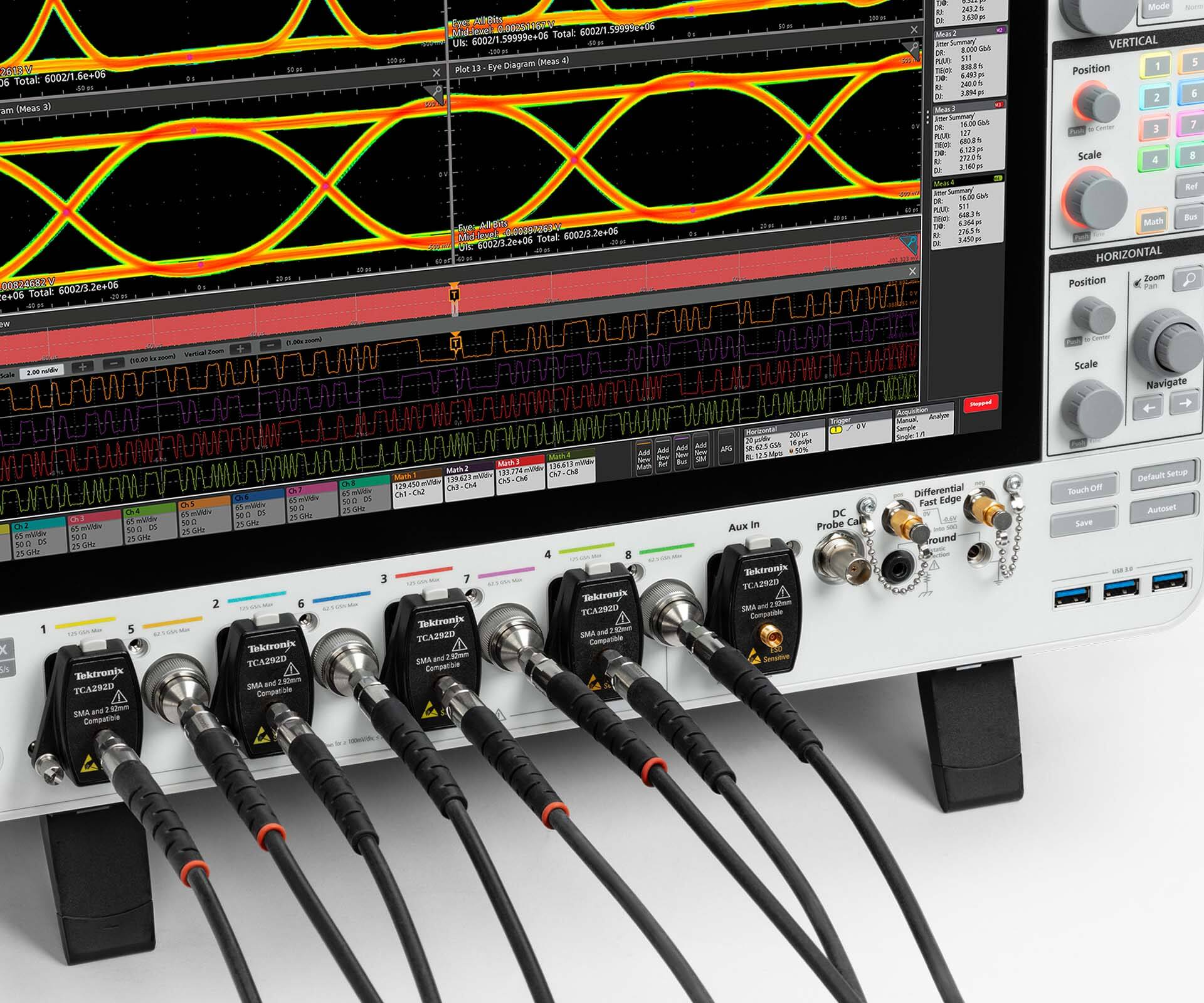

• 使用 2.92 mm Planar Crown® 50 Ω 连接器系统和 4 个 TekConnect™ 通道，实现 4 通道的快速连接/断开

• 使用 8 个通道可捕获两倍的传感器覆盖范围，或在 4 通道模式下以 125 GS/s 的采样率实现单次实验性能最大化

• 通过同时捕获射频 (RF) 和其他模拟信号并保持相位同步定时，实现系统级可见性，并可对每个通道进行独立控制和分析

• 通过简化的测试设置、无与伦比的吞吐量和更紧密的同步，实现更快速的多通道串行总线测试与检定

低噪声、高 ENOB——无可匹敌的测量结果

凭借低噪声与高有效位数 (ENOB) 特性，最大化测试裕量。我们专有的 Tek85 低噪声前置放大器、Tek79 12 位 ADC 和先进的数字信号处理器算法可实现卓越的测量精度、灵敏度和精确度，从而实现准确的捕获和测量。

特点

• 解析并测量低幅度信号，噪声低（8 GHz 时为 523 µV (0.10% FS)，25 GHz 时为 1.13 mV (0.23% FS)，满量程为 500 mV）

• 高有效位数 (ENOB) 可实现高分辨率信号数字化（8 GHz 时为 7.7 位，25 GHz 时为 6.7 位，125 GS/s，500 mV 满量程，信号幅度为满量程的 80%。如需了解更多详情，请参阅产品技术资料。)

• QuietChannel™ 技术利用有源 CTLE（连续时间线性均衡）补偿通道损耗，进一步降低示波器信号路径中的噪声

• 全自动内置信号路径补偿 (SPC) 无需用户干预，通过调节内部增益、偏置和频率响应，确保实现最佳测量精度

以 11 倍的吞吐量最大限度地缩短测试时间

凭借内置的 10 Gbps SFP+ 端口和 TekHSI™ 技术，7 系列 DPO 可将大量波形数据传输至 PC 的速度提升高达 11 倍，从而支持采集与分析并行执行，显著优化工作流效率。

特点

• TekHSI 技术基于 gRPC 低延迟框架，可实现几乎与链路物理带宽同等速度的数据抓取和流式传输。可搭配现有的 C# 和 Python 库使用。

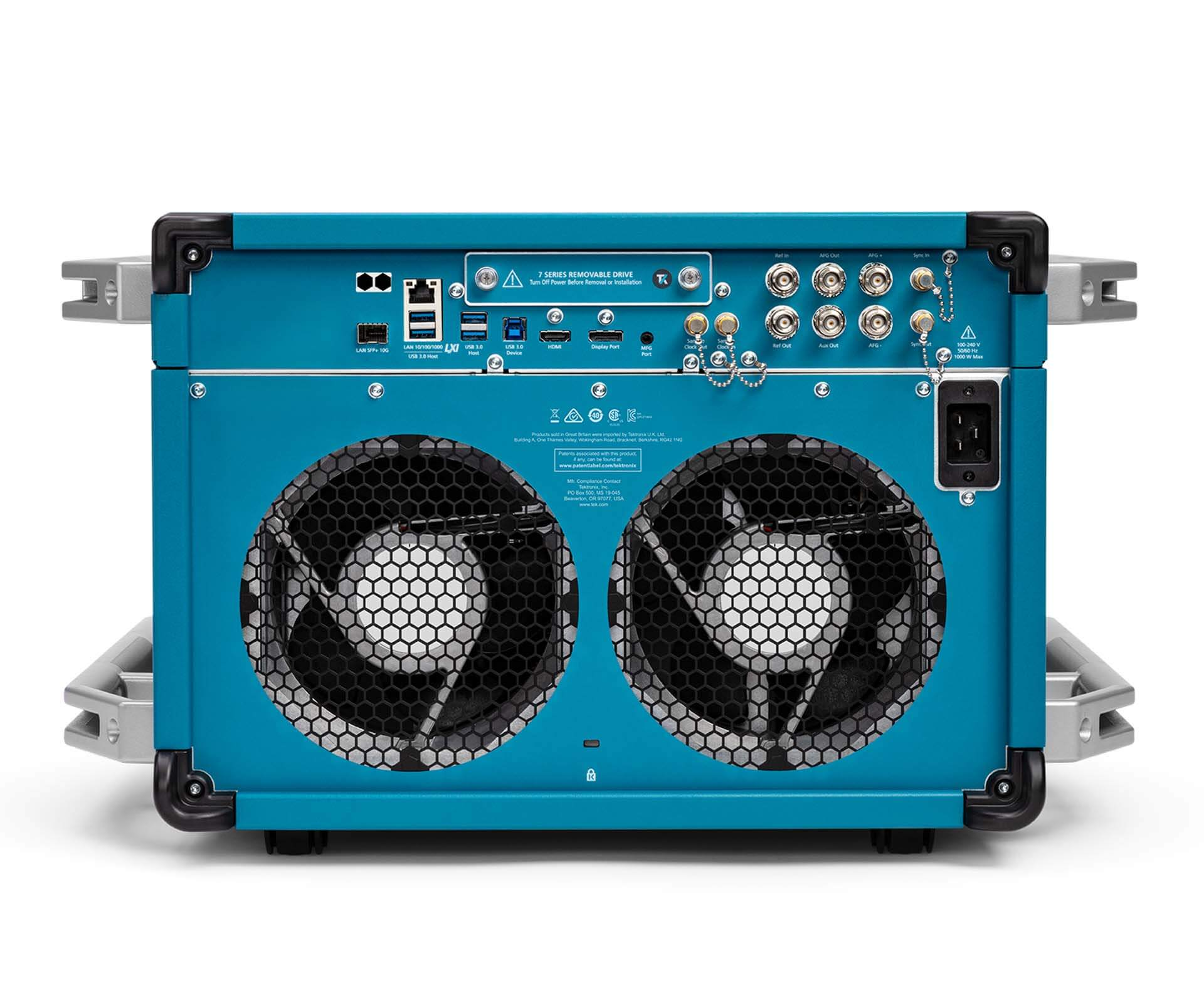

• 10 Gbps SFP+ 端口可适配 RJ-45 电口、光纤或直连收发器模块

• TekScope PC 软件原生支持高速接口，同时具备离线和远程类示波器分析功能

屡获殊荣的用户体验助您更快获取测试结果

借助 15.6 英寸全高清显示器和屡获殊荣的 TekScope® 用户界面，助您更快完成工作。它简化了复杂的分析过程，同时保持了高性能示波器所应具备的响应速度和精度。

特点

• 大型 15.6 英寸 1080p 触摸屏提供出色的可见性和易用性

• 屡获大奖的 TekScope 用户界面体验在 2、3、4、5 和 6 系列示波器中通用，可缩短学习时间

• 布局清晰的菜单结构，可快速导航设置、配置仪器、设置测量并浏览采集数据

• 针对触摸控制优化的响应式触摸屏简化了波形探索和高级分析

• 一键式抖动测量总结简化了跨多个通道的关键绘图、图表和测量结果的设置

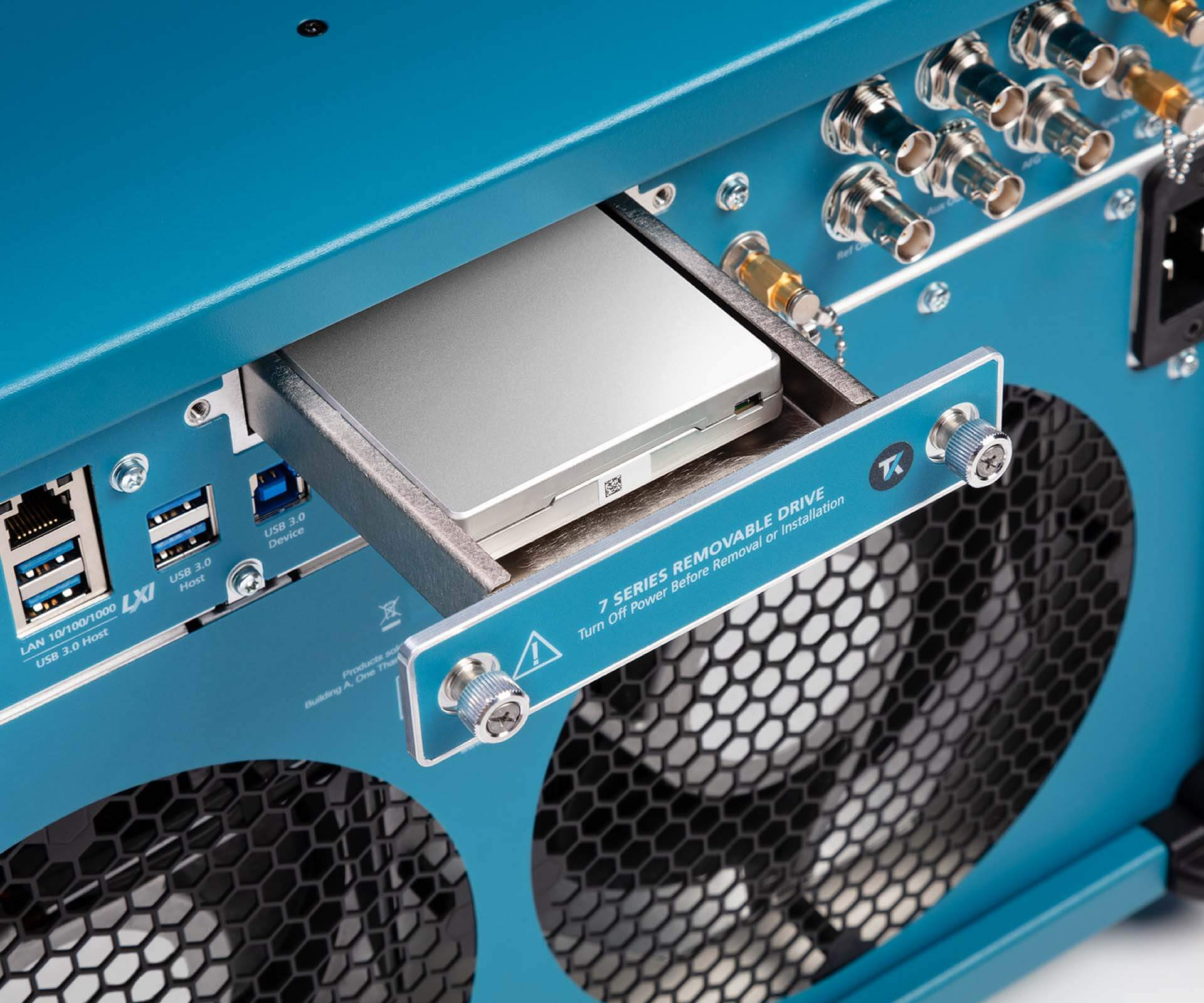

• 可选用嵌入式或 Windows 操作系统，并配备可移动固态硬盘

包含哪些功能

• 硬质便携箱 (HC7B)

• 附件箱

• 5 个 TCA292D TekConnect™ 转 2.92 mm 适配器

• 四个 (4) Planar Crown™ 转 2.92 mm 适配器（仅限 DPO718AX）

• 5 个同轴电缆配套扳手卡工具

• 扭矩扳手，8.0 英寸-磅

• 防静电腕带，可调节，6 英尺卷线

• 可选 7-WIN SSD 插槽（仪器中已安装嵌入式操作系统 SSD）

• 正面保护罩

• 电源线

• 全面的内置在线帮助

• 追溯证明

• 针对仪器的 1 年保修
