产品特点
超大的显示屏以及屡获殊荣的用户界面
![](https://www.tek.com.cn/-/media/images/product-series/misc/product-of-the-20year-4-series-2019.jpg)

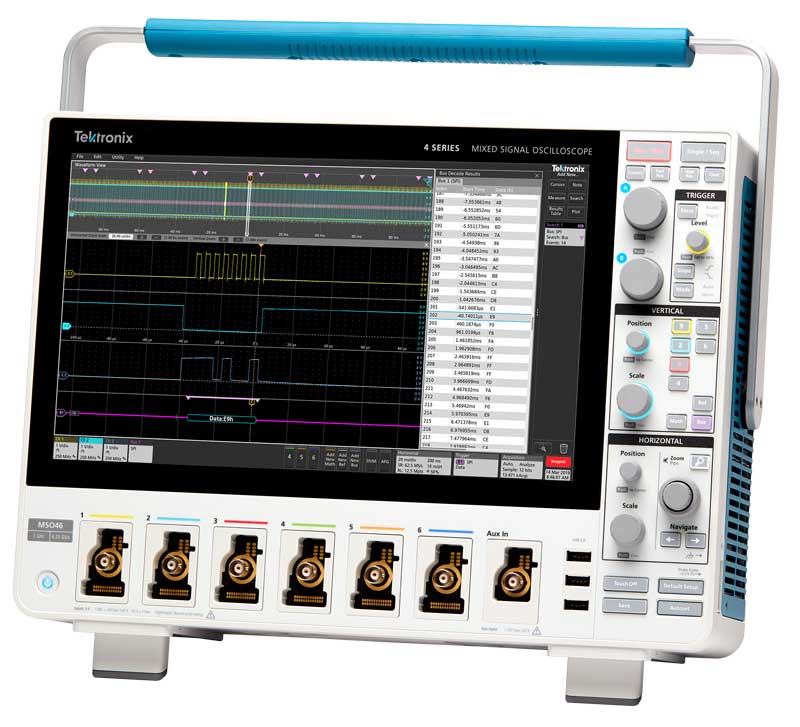

4 系列 MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术,以及同类产品中超大的显示和超高分辨率的显示,打造了示波器全新的操作体验。
出色的细节设计和多达 6 条Flex channel的输入通道
任何通道都可以显示波形、频谱或两者
任何一条输入通道都可连接逻辑探头来查看八条数字通道
所有通道均具备出色的细节设计和准确的测量
12 位垂直分辨率(高分辨率模式下可达 16 位)
在所有模拟和数字通道上实时采样率高达 6.25 GS/s
高达 62.5 M 点记录长度
更多功能和可升级
立即获取所需的所有调试功能,或在需要时添加这些功能 - 无需将其发回来。
电源完整性和电源管理
![MSO 4 Series Power Rail](https://www.tek.com.cn/-/media/images/product-series/4-series-mso/4-series-power-rail.jpg?h=304&w=540)
如今的电路板可以有 20 个或更多的电源轨,其中有许多只有几伏,且有严格的噪音限制。
多达 6 条模拟输入通道
兼容的低噪音电源纹波探头
SVID 和 SPMI 解码选项
电源测量和分析
![MSO 4 Series Power Application](https://www.tek.com.cn/-/media/images/product-series/4-series-mso/4-series-power-app.jpg?h=360&w=540)
4 系列不仅待机功率较低、开关速度更快且噪音限制更严格,而且能加快电源故障排除、优化和验证。
交流线路和谐波测量
开关损耗分析
直流电源纹波测量
波特图和电源抑制比
支持各种电流、电源纹波、差分信号和光隔离的探头
汽车 ECU 设计
![Automotive ECU design](https://www.tek.com.cn/-/media/images/product-series/4-series-mso/4-series-automotive-ecu-design.jpg?h=360&w=540)
汽车系统要求在 ECU、传感器与执行器之间实现准确通信。
混合信号视图,让加工商可将视线投向传感器、执行器、开关和电源之外
使用可选的频谱视图,结合波形和频谱分析,快速进行噪声搜索
解码并触发 CAN、CAN FD、LIN、FlexRay、SENT 或 PSI5 流量
4 或 6 路 FlexChannel 输入, 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz带宽选择
在所有模拟/数字通道上实时采样率高达 6.25 GS/s
12 位垂直分辨率,高分辨率模式下高达 16 位
数字电压表4 位交流有效值电压,直流电压直流 + 交流有效值电压
频谱视图的混合域分析
13.3 英寸(338 毫米高清彩色 (1920 x 1080) 电容式触摸屏
