产品特点

• -10 MHz 至 26.5/43.5/50/67 GHz (R&S®ZNA26/43/50/67)；

• -提供双端口或四端口型号

• -出色的射频性能

• -至多四个集成式信号源

• -独特直观的仅触摸操作

主宰测量挑战

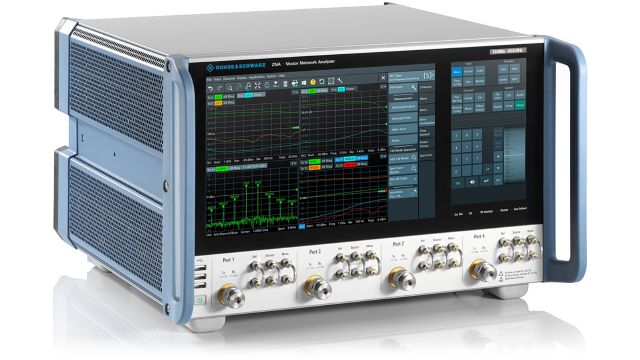

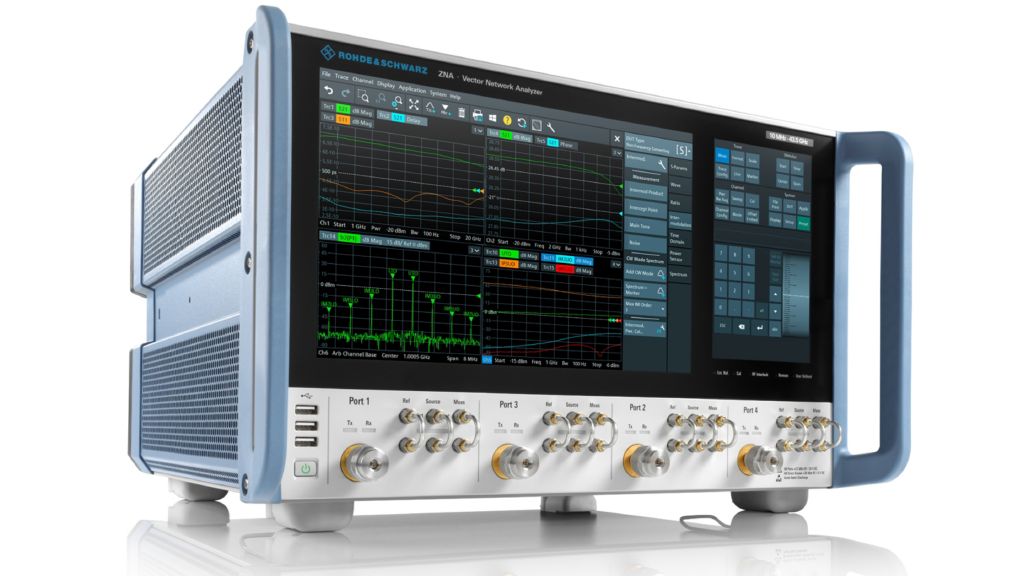

R&S®ZNA 矢量网络分析仪是罗德与施瓦茨矢量网络分析仪产品组合中的高端系列：兼具出色的射频性能、丰富的软件功能和独特的硬件概念。仅触摸操作概念和以被测设备为中心的操作方法使 R&S®ZNA 成为一款强大、通用、紧凑的测量系统，适用于无源和有源设备的特性测量。

出色的射频性能

高性能和快速操作，适用于高级测量任务

• 精确测量有源和无源组件

• 宽动态范围，即使是高阻塞被测设备也可进行特性测量

• 出色的稳定性、低迹线噪声和一流的原始系统数据，确保高可靠性

• 高精度，适用于度量应用

• 宽功率扫描范围

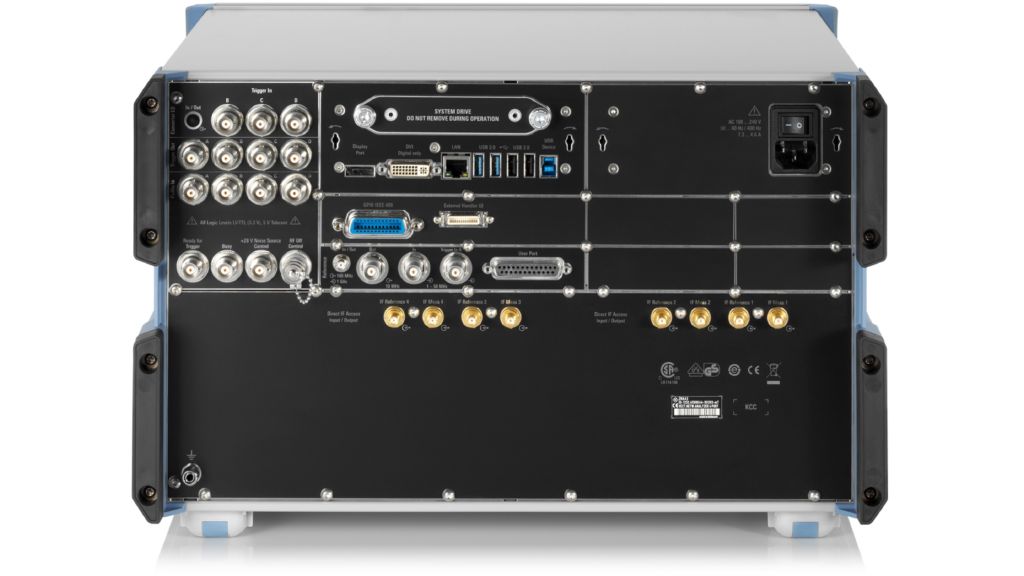

多功能硬件选件

功能强大的通用测量系统

• 可选直接通道接入，实现宽动态范围、外部测试设置和系统集成

• 至多四个内部相位相参信号源，确保高度灵活性和短扫描时间

• 至多两个内部接收机本振，确保低迹线噪声的快速混频器测量

• 至多八个独立接收机，实现可靠的多通道相位测量

• 至多四个内部脉冲调制器和脉冲发生器

• 可选信号源和接收机步进衰减器，用于扩展可用功率范围

广泛的软件选件

直观配置高难度测量

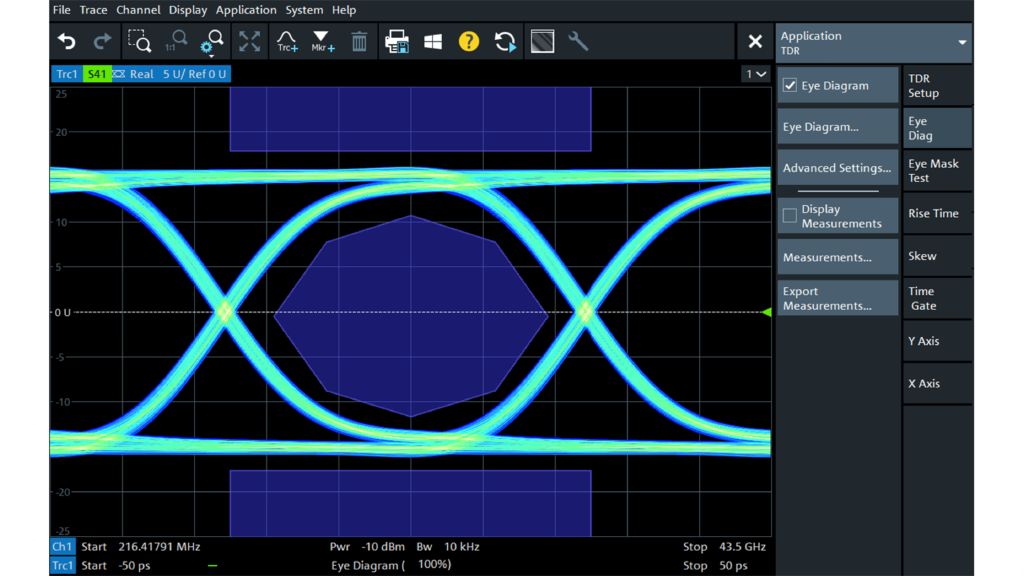

• 时域分析和眼图等扩展功能可确保信号完整性

• 标量混频器测量和变频测量

• 矢量混频器测量，用于高级混频器测量

• 无本振接入的混频器/变频器变频测量

• 频谱分析模式，可针对被测设备执行广泛的分析

• 实时测量不确定度计算和验证测量 (METAS VNA Tools)

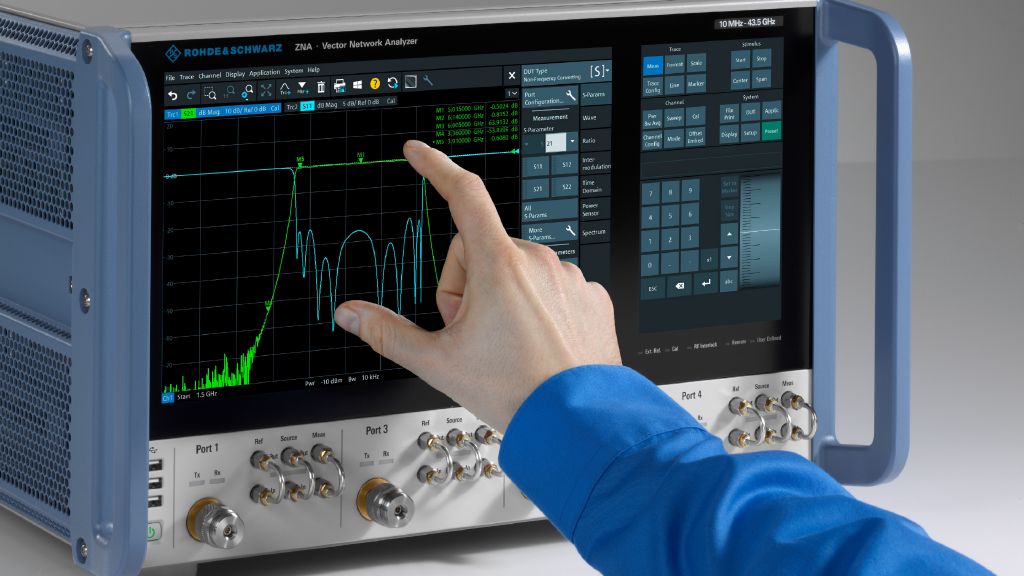

独特的操作概念

高级用户界面，实现直观的触摸操作

• 两个独立触摸屏，操作便捷

• 支持在小屏幕上显示用户选定的内容（例如 SCPI 命令）

• 多点触摸手势实现高效操作

• 通过拖放自由配置通道和图表

• 以被测设备为中心的操作方法，可适应用户要求，并优化设置

• 广泛的评估功能，可详尽分析测量迹线

•


扩展单元

高级测量功能

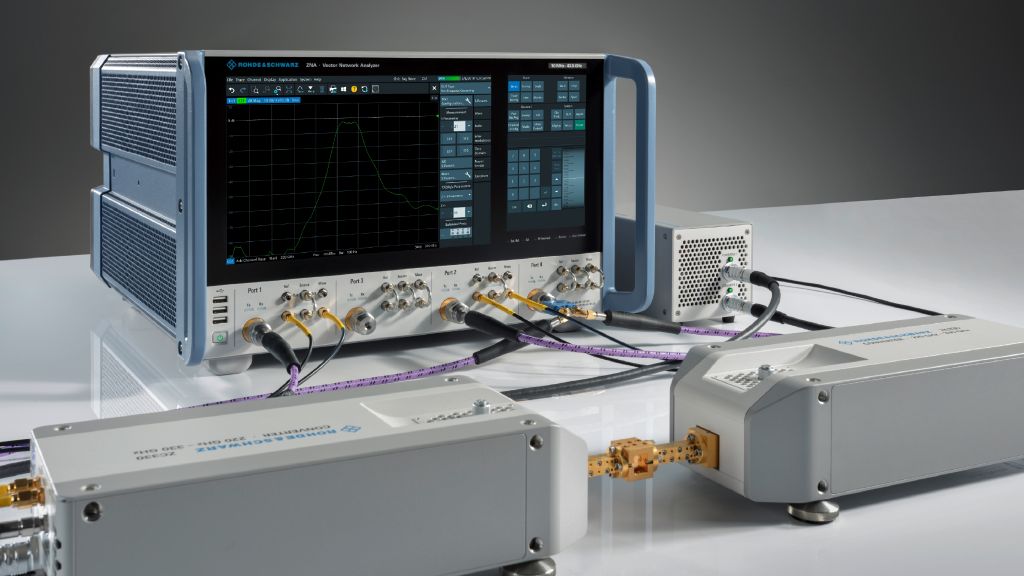

使用 R&S®ZVA-Z 和 R&S®ZC 变频器系列，频率扩展至 1.1 THz。

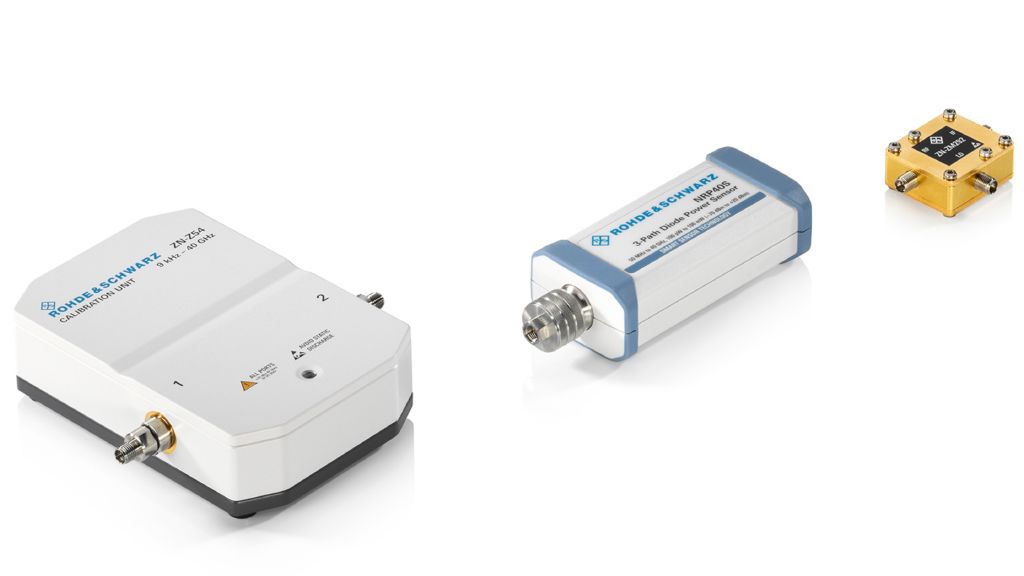

借助附件构建完整的解决方案

用于校准、验证和测量的不同附件

• 机械校准和验证套件

• 自动校准单元

• 内联校准单元，支持原位更新校准数据

• 测试电缆

• 力矩扳手

• 支持 R&S®NRP 功率探头系列
