产品特点
最大输出功率:80 W
每个通道的最大电压:35 V 或 100 V
每个通道的最大电流:2 A 或 6 A
借助通道融合功能,电压最高达 200 V(串联),电流最高达 12 A(并联)
在线产品配置程序使用直观且价格透明
线性设计
可靠地为敏感电路供电
高级电子电路通常非常复杂,
并且对电源线干扰非常敏感。输出级采用线性设计,因此R&SRNGA100电源具有非常小的残余纹波和噪声。开发敏感组件时,需要提供稳定的输出电压和电流。

高回读准确性
带综合统计功能
R&SRNGA100电源系列具备出色的编程和回读准确性,即使在低电压和电流情况下也能准确测量和复制设备的实际功耗。物联网(loT)设备具有多种睡眠模式,在这些模式下设备的电流消耗极低。为了准确测定这些操作状态,R&S NGA100电源提供低电流测量范围。测量低于200 mA的电流时,分辨率为1 uA,准确性可达±(0.15%+ 25 uA)。此外,综合统计可显示功率、电压和电流的最小值和最大值。电源内置测量功能,因此无需使用外部万用表,简化了装置。

灵活的功率组合
在多种操作条件下获得最大功率
R&SRNGA100系列在多种操作条件下提供最大功率,比单量程电源涵盖更加广泛的应用范围。相应的灵活功率曲线显示了所有可能的电压和电流组合。

通道融合
为电源提供双重电压或电流功能

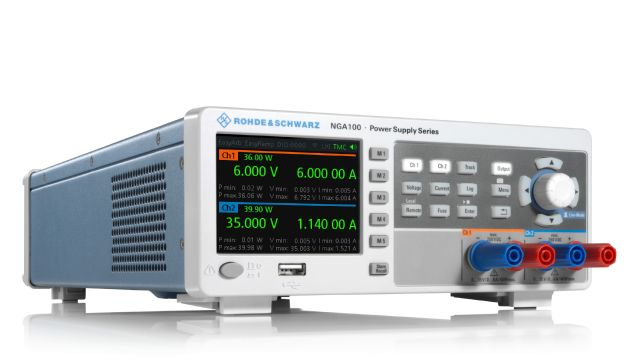

R&S RNGA102和R&S RNGA142的两个输出通道可通过串联提供更高的电压,或通过并联提供更大的电流。激活串联或并联通道融合功能后,设备将开始用作单通道电源,并具备双重电压或电流功能。
串联模式下输出通道内部连接,并联模式则需要外部接线。此功能确保电源能够单机适用于更多的应用。

线性。准确。实惠。

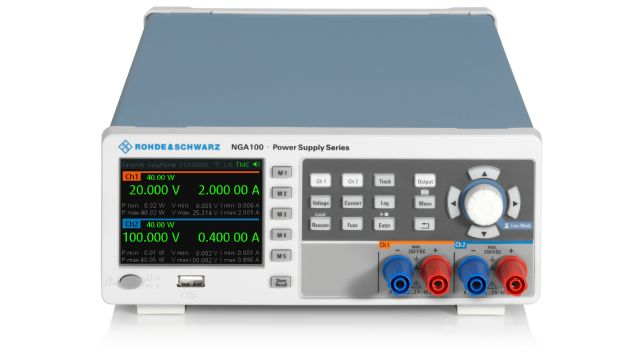

R&S®NGA100 线性直流电源体型小巧、使用简便,可用于不同的应用场景。所有型号都具备出众的回读准确性和低电流范围,适用于要求严苛的测量任务。仪器具备数据记录、任意波形、内置统计和远程感应功能,非常适用于各种台式应用,例如:
- 研发;
- IoT 低功率设计
- 制造
- 教学
- 通用用例
R&S®NGA100 直流电源还配备 USB 和以太网等各种各样的远程接口,也非常适用于自动测试。通道融合功能扩展了电压和电流范围。R&S®NGA142 在串联模式下电压最高可达 200 V,R&S®NGA102 在并联模式下电流最高可达 12 A。高级保护功能可保障连接设备和电源的安全。
电气参数 |
输出通道数 |

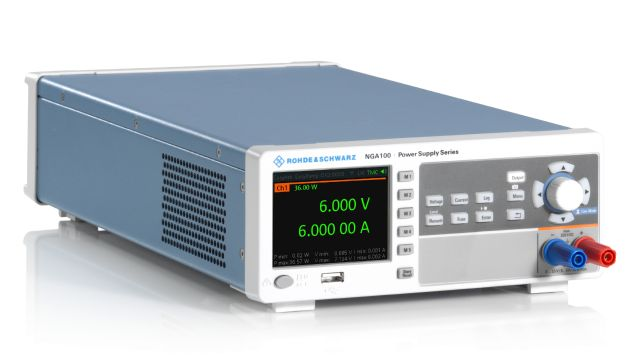

R&S®NGA101、R&S®NGA141 |
1 |
|
R&S®NGA102、R&S®NGA142 |
2 |
总输出功率 |
R&S®NGA101、R&S®NGA141 |
最大 40 W |
|
R&S®NGA102、R&S®NGA142 |
最大 80 W |
每个通道的最大输出功率 |
|
40 W |
每个通道的输出电压 |
R&S®NGA101、R&S®NGA102 |
0 V 至 35 V |
|
R&S®NGA141、R&S®NGA142 |
0 V 至 100 V |
每个通道的最大输出电流 |
R&S®NGA101、R&S®NGA102 |
6 A |
|
R&S®NGA141、R&S®NGA142 |
2 A |
电压纹波与噪声(20 Hz 至 20 MHz) |
R&S®NGA101、R&S®NGA102 |
< 0.5 mV (RMS), < 10 mV(峰间)(测量值) |
|
R&S®NGA141、R&S®NGA142 |
< 1.5 mV (RMS), < 20 mV(峰间)(测量值) |
电流纹波与噪声(20 Hz 至 20 MHz) |
|
< 500 μA (RMS)(测量值) |
负载恢复时间(在额定电压的 0.2% 范围内,负载变化 10% 至 90%) |
R&S®NGA101、R&S®NGA102 |
< 100 μs(测量值) |
|
R&S®NGA141、R&S®NGA142 |
< 50 μs(测量值) |
电压编程分辨率 |
|
1 mV |
电流编程分辨率 |
|
1 mA |
输出测量 |
电压回读分辨率 |
|
1 mV |
电流回读分辨率 |
|
100 μA(电流 < 200 mA:1 µA) |
电压回读精度 ±(输出的 % + 偏移量) |
R&S®NGA101、R&S®NGA102 |
< 0.02% + 5 mV |
|
R&S®NGA141、R&S®NGA142 |
< 0.02% + 10 mV |
电流回读精度 ±(输出的 % + 偏移量) |
|
< 0.03% + 500 μA |
特殊功能 |
测量功能 |
|
电压、电流、功率 |
保护功能 |
|
OVP、OCP、OPP、OTP |
FuseLink 功能 |
R&S®NGA102、R&S®NGA142 |
● |
保险丝延迟时间 |
|
● |
感应补偿功能 |
|
● |
吸收模式 |
|
- |
顺序输出 |
|
- |
触发输入/输出 |
配备 R&S®NGA-K103 |
● |
任意函数 |
仅通道 1 |
● (EasyArb) |
模拟/调制接口 |
|
- |
数据记录 |
|
●(标配) |
显示屏和接口 |
显示屏 |
|
3.5"/QVGA |

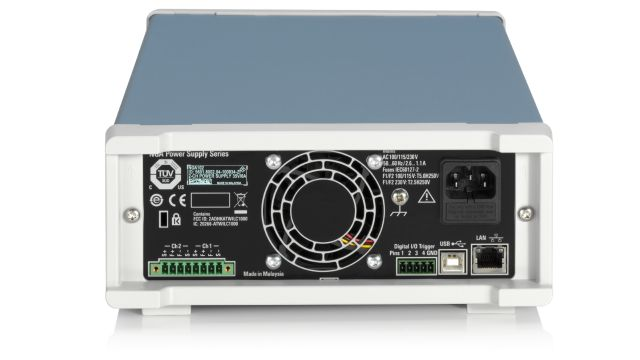

后面板连接 |
|
8 引脚连接器插头块(输出,远程感应) |
远程控制接口 |
标配 |
USB-TMC、USB-CDC(虚拟 COM) |
|
标配 |
LAN |
通用数据 |
尺寸(宽 × 高 × 深) |
|
222 mm × 97 mm × 448 mm (8.74 in × 3.82 in × 17.64 in) |
重量 |
R&S®NGA101 |
6.6 kg (14.5 lb) |
|
R&S®NGA141 |
6.9 kg (15.2 lb) |
|
R&S®NGA102 |
7.0 kg (15.4 lb) |
|
R&S®NGA142 |
7.3 kg (16.1 lb) |
机架安装 |
R&S®HZN96,可以容纳两台仪器 |
19",2 HU |
