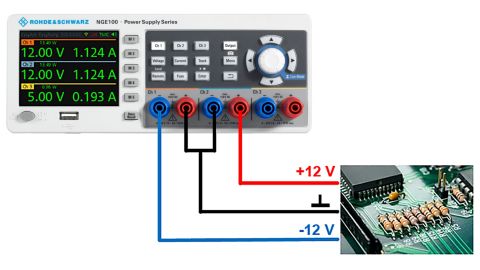

所有通道都采用电位隔离且不接地
每个通道的电路彼此完全隔离,且不连接机壳地。因此可以轻松组合运用多个通道,为需要 +12 V/-12V的双极电路提供电源,避免了复杂被测设备中的各种接地问题。

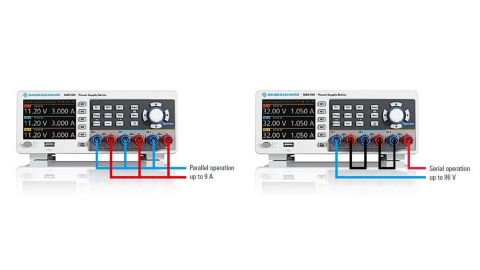

并联和串联操作
凭借各通道的供电等效性,可将其串联以提供更高电压。R&SNGE103B 的电压最高可达 96VR&SNGE102B 的电压最高可达 64 V。在并联模式中,可以组合通道以获得更高电流。结合两个通道时电流最高可达6A。使用 R&SNGE103B 的所有三个通道时,最大电流甚至可以达到9A。

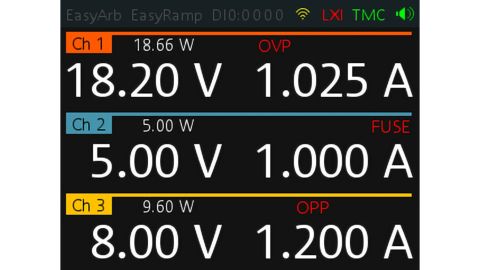

保护功能
针对每个通道,用户可以单独设置:
最大电流(电子保险丝,过电流保护(OCP))
最大电压(过电压保护,OVP)
最大功率(过功率保护,OPP)
如果达到(最大)限值,输出通道将自动关闭,并显示一条消息。过电流保护可以与其他通道相连(FuseLink 功能)。如果某通道超过最大电流强度,则该通道和所有链接的通道将关闭。

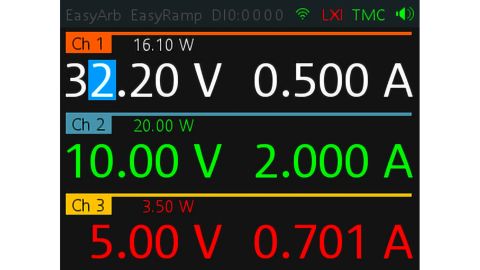

操作状态采用颜色编码
所有操作状态清楚显示在 3.5”QVGA 显示屏(320 像素x 240 像素)上,包括输出功率和任何保护功能的状态。颜色指示不同的操作状态:
有源输出以恒定电压模式工作时以绿色显示,以恒定电流模式工作时以红色显示
无源输出通道显示为白色。当通道处于设置模式时,所设置的数字以蓝色背景标记

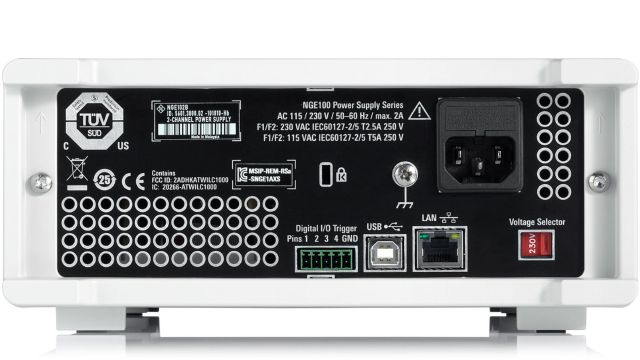

互联性能
前端连接器,配4mm 安全接线端子
USB 接口 (虚拟 COM 端口和 TMC 类别)
带集成式 Web 服务器的
LAN 接口(LXI)(R&SNGE-K101 选件)
WLAN,在同类产品中罕有 (R&SNGE-K102 选件)

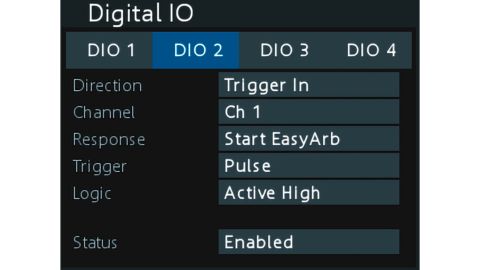

后端数字触发输入/输出(4 位) (R&SNGE-K103 选件)
