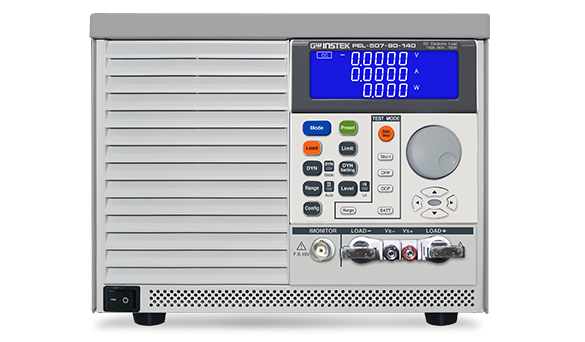

单通道直流电子负载PEL-500

PEL-500系列单通道电子负载,共有5个型号分别提供0~80V/O -500V电压操作范围及250~700W 的功率操作范围

产品特点

  • 5位数字电压、电流以及功率显示

  • 同时显示电压值、电流值、功率

  • 短路测试时可设定短路时间

  • 过电流保护/过功率保护的自动测试功能

  • 电池放电测试功能可以设定放电停止电压(Vbatt)、放电容量(AH、WH)以及停止放电时间

  • Surge测试可以模拟开机过衡电流及热插入瞬间电流

  • 定电流、定电阻、定电压、定功率及Dynamic模式

  • 过电压、过电流、过功率、过温度保护及逆向极性侦测

  • 电压极性显示可设成正值("+" )或负值("-")

  • 通讯接口: RS-232C、USB


PEL-500系列单通道电子负载,共有5个型号分别提供0~80V/O -500V电压操作范围及250~700W 的功率操作范围。可以应用于研发、品管、ATE系统及生产测试,包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试。PEL-500系列提供5位电压、电流及功率的显示,用户可以同时监测待测物的测量数据。为了方便使用者评估待测物.是否能够承受过衡电流,PEL-500 系列提供Surge测试,可以模拟开机过冲电流及热插入瞬间电流。内建电池放电测试功能,可以依照待测物测试需求,决定停止放电的条件,包括设定放电停止电压(Vbatt)、 放电容量(AH、 WH)以及停止放电时间。使用者可以依照待测物特性,分别设定PEL.500系列的加载电压/卸载电压来进行测试,当待测体的输出电压上升至加载电压值,开始进行加载,当输出电压下降至卸载电压,开始卸载。用户可以依照待测体的功能及规格,利用GO/NG功能预先设定判断条件,PEL.500 系列将在测试过程中依据所设定的判断条件,自动产生判断结果。在电源的安全测试要求下,PEL-500 系列不仅提供Short测试功能,也提供过电流保护/过功率保护的自动测试功能,简化使用者烦杂的手动操作,去验证待测物OCP/OPP动作点。所产生的测量结果帮助使用者确认待测物在OCP/OPP的实际动作点是否在测量规范内。PEL-500系列除了可以提供负载电流波形经由Imonitor 的BNC输出端子到示波器;也提供过电压、过电流、过功率及过温度保护、逆向极性侦测,当其中的任- -项产生触发动作时,PEL-500 系列将有保护或提醒措施,保护PEL-500避免因为不正常操作范围而损毁。
