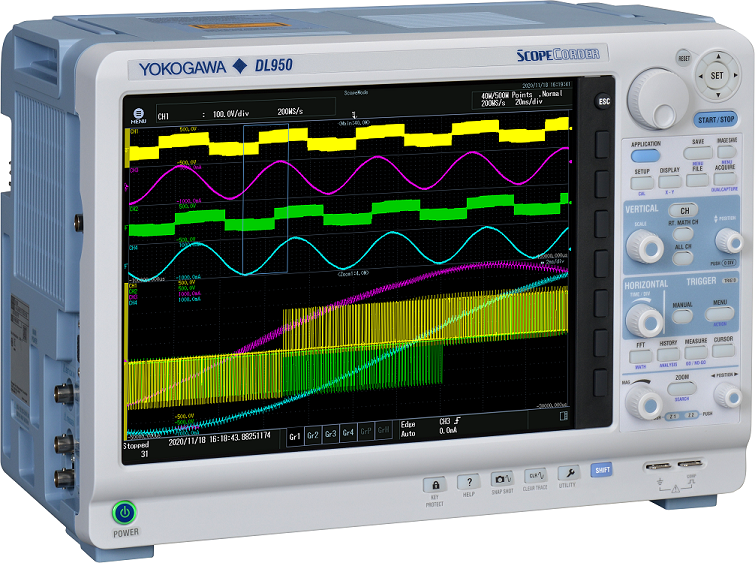

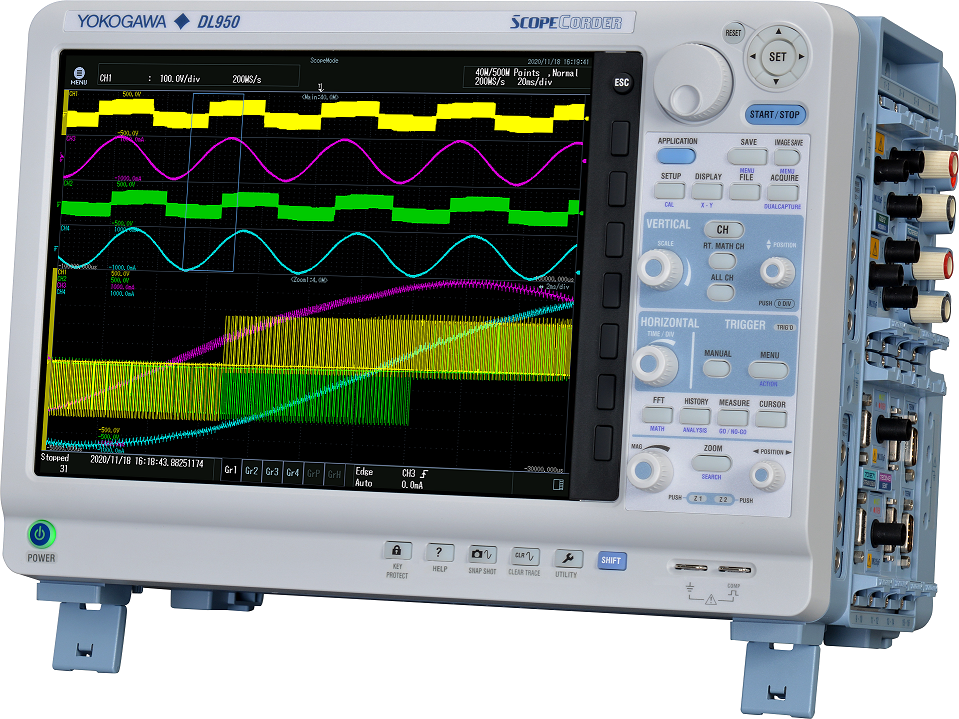

高速示波记录仪 DL950

DL950将成为用户实验室中最有价值的仪器之一。

产品特点

高速的DAQ & 超长存储的示波器

新型高速模块和10Gbps以太网

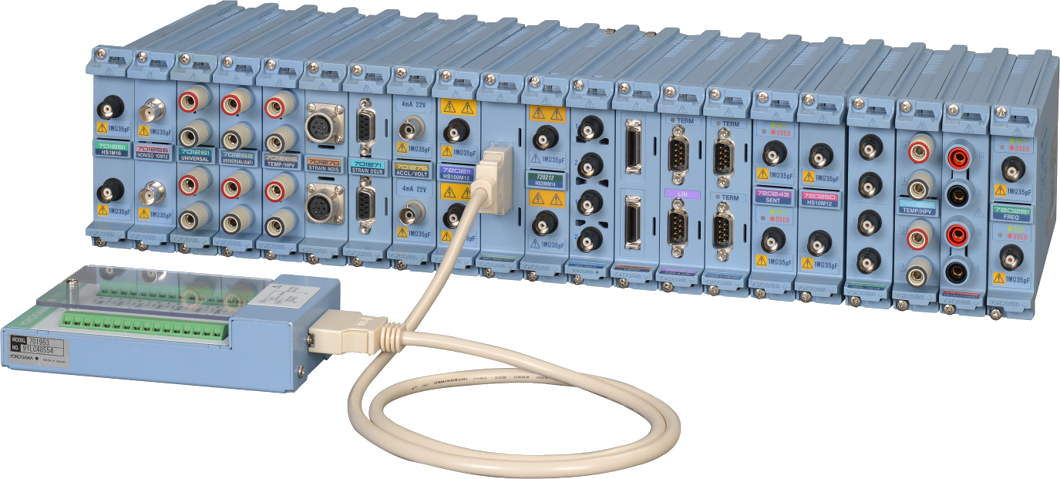

200MS/s 14-Bit绝缘模块

精确捕获变频器的开关波形和电源周围的高频干扰噪声。

  • 高达1000V绝缘输入

  • ADC分辨率14-Bit

  • 40MHz宽带

  • 长达20秒连续采集

10GE数据传输(/C60选件)

使用10Gbps以太网,可以在PC上实时存储高达10MS/s的数据。 SFP+模块、光纤线和PC软件IS8000可用于数据传输。 *请使用市售SFP+模块和10GE光纤线。



多功能集成测量

多单元和仪器同步测量

高达160CH的多单元同步(/C50选件)

通过光纤线将最多把4台从机连接到一台主机上,可以将通道数扩展到160个。通过主机同步从机的方式,开始/停止、触发和按采样时钟采集。

DL950 ScopeCorder Multi Unit Synchronization | Yokogawa Test&Measurement

IEEE1588*/IRIG和GPS时间同步(/C35,/C40选件)

使用IEEE1588信号进行时间同步。通过/C40选件, DL950可以输出IEEE1588主信号。也可以使用IRIG和GPIB进行时间同步(/C35选件)。



应用向导式菜单

轻松执行常用的测量应用

触摸任意应用图标,就会出现图像化设置屏幕。在测量前按照向导逐屏设置,操作更直观。

电机和变频器测试

DL950 ScopeCorder Power and Harmonics Analysis | Yokogawa Test&Measurement功率和谐波分析(/G05选件)

只需要一台DL950就可以评估一个由电池驱动的电机系统,如电动车。 DL950测量变频器的输入和输出功率计算出转换效率,在捕获电机转速和扭矩机械变化的同时,分析外部干扰引起的谐波影响。

DL950 ScopeCorder Encoder Rotary Angle | Yokogawa Test&Measurement编码器旋转角度(/G03或/G05选件)

DL950可以根据编码器输出的脉冲计算旋转角度,并将旋转角度的趋势显示为波形。可以同时观察和检查旋转角度及其控制信号是否异常。

长时间数据记录

DL950 ScopeCorder Dual Capture Function | Yokogawa Test&Measurement双捕获功能

对于耐久性测试,即使在监测低速数据时,也需要高速采样率捕获瞬态现象,从而将长期趋势可视化。双捕获功能可使用两种不同的采样率同时记录与捕捉,以独特的方式解决了这些矛盾的要求。

物理现象分析

DL950 ScopeCorder Strain Gauge Transducer Measurement | Yokogawa Test&Measurement应变规测量(/G03或/G05选件)

通过连接应变规式传感器(如负荷传感器或扭矩传感器)可测量负载、压力和加速度。此功能无需繁杂的校准值,自动计算转换并可以轻松设置。

电源线路分析

DL950 ScopeCorder Power Line Abnormality Detection | Yokogawa Test&Measurement电源线路异常检测(波形窗口触发)

用于检测频率波动、电压下降和其他普通触发难以检测的现象的特殊触发。此触发还可用于检测典型的电源问题,如瞬时掉电、骤降和浪涌。
