产品特点

• 3.5" 彩色LCD显示屏

• 5个型号(10Hz~2kHz/20kHz/100kHz/200kHz/300kHz)

• 测试频率连续可调

• 基本准确度 : 0.05%

• 最快测试速度25mS

• 可选择全频段或单点OPEN/SHORT

• 16种主/副参数测量组合可供选择; 另外可选择2个额外的监控参数 (即最多一次可显示4个不同的参数值)

• 提供DCR测量及内部直流偏压(DC BIAS, ±2.5V)

• 具PASS/FAIL判断

• 提供Auto Level Control 功能(ALC)

• 分选功能可提供9BIN,1AUX 10种分类

• 10个步骤的列表测试，可选择不同频率、电压、电流条件

• 标准配备RS-232控制接口和Handler接口及USB储存接口

• 体积小，利于配合自动化设备(2U,1/2 RACK)

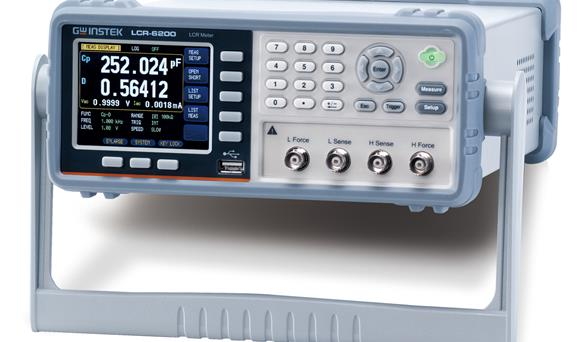

  固纬电子推出全新的高精密度LCR表 – LCR-6000系列，该系列提供测试频率从2kHz ~300kHz，共5个机型。整体设计小型化，是本系列的特色之一（2U）,1/2 Rack，无论是放置在桌上使用、或是架设在系统中。虽然LCR-6000系列小型化了，但它所能提供的多样丰富的特色，可广泛使用于被动组件测试的各阶段，如R&D、生产测试、入料检验…等

  LCR-6000系列虽然全面小型化了，但它所提供的功能却更加的丰富和多样。首先全系列采用3.5英寸的彩色LCD显示屏，除了维持和以往相同之丰富显示参数 ~ 同时显示设置条件与量测结果外，还增加了2个额外监控的参数；简言之，同个画面下，最多可显示4个参数结果，大大提升量测的效益。另外，增加了大数值显示模式切换，不仅强调了量测的结果、同时在此模式下还能提供PASS/FAIL的判定，让检测的判定更加快速和便利。
  使用更加便捷也是该系列产品另一个特点。LCR-6000系列提供了两种执行归零的方式 ~ 全频段或单点；当使用者执行了全频段归零后，在不关闭电源和不更换测试治具的前提下，可于适用的频率范围内任意更换频率点来进行量测，节省因重复执行归零所带来的时间浪费；此外，范围内的频率是连续的，用户可输入实际需求的频率值，对组件进行测试。
  LCR-6000系列还提供了多样的辅助测量模式，以应对不同类型的材料在测量应用上之需求。例如，针对多层膜陶瓷电容(MLCC)在测量上对测试电压的需求，提供了自动准位控制(ALC)功能。针对电感组件的测量，则提供了测试电流可设定、直流电阻测量功能、另外也提供了选购的外部偏流盒(±2.5A)，来满足测量上的需求。针对电容组件需要的直流偏压测试，则提供了内部±2.5V可调电压，或透过选购的外部偏压盒(±45V)让使用者进行材料的验证测量。另外，10个步骤列表测试功能， 每个测试步骤的参数能够根据使用者的需求进行设定，以观测待测组件特性的趋势。
  LCR-6000系列内部提供了10组设定储存的内存，方便用户调用测试条件，内部可存储10,000笔量测结果，方便实时记录量测结果。同时，LCR-6000系列也提供了USB host，让内部储存的结果不须连结PC就能取出；同时当USB host插入随身碟时，还可进行显示画面的撷取储存，方便用户制作设定时的作业指导书。

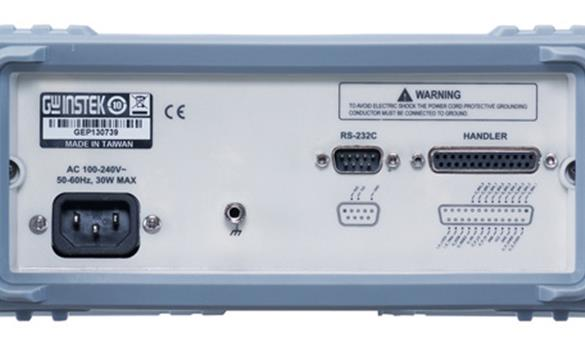

  在连接外部控制方面，LCR-6000系列提供了Handler的接口，再搭配上本身测量的分选功能(9BIN,AUX:1BIN)，可提供连接选别机进行材料的分选作业。对于需求远程控制和撷取测量结果的用户，LCR-6000系列则提供了RS-232C，让设定控制或测量结果的读取可透过PC传送指令来进行；另外，免费的PC端软件，除了可提供用户一个立即存储测量结果的工具，同时也节省程序开发的时间。

  全新LCR-6000系列的小型化，可有效改善摆放空间不足的限制；而多样化的测量功能和显示的呈现方式，相信无论是在R&D或工程单位对组件采用的评估、或组件生产对其等级分选的需求、或进料检验对组件规格的确认。
