产品特点

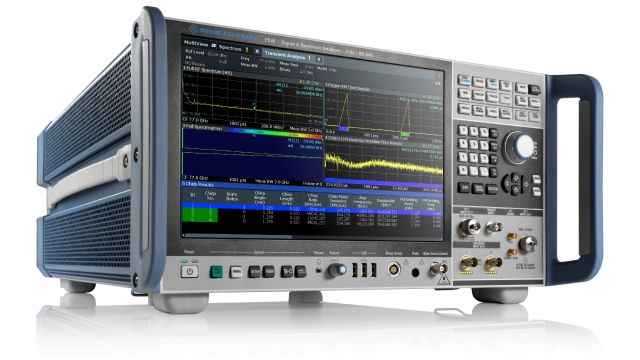

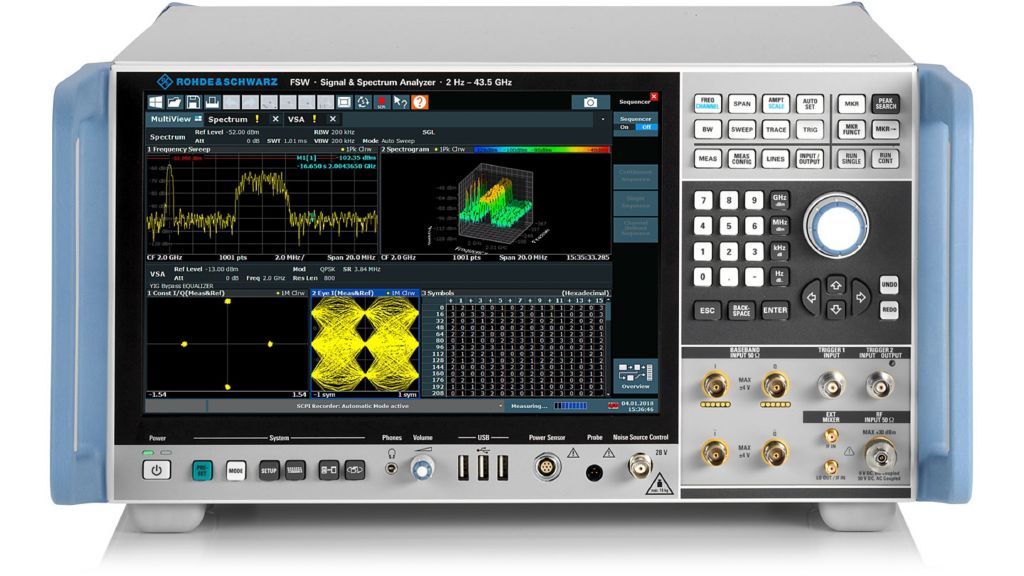

R&S®FSW 信号与频谱分析仪

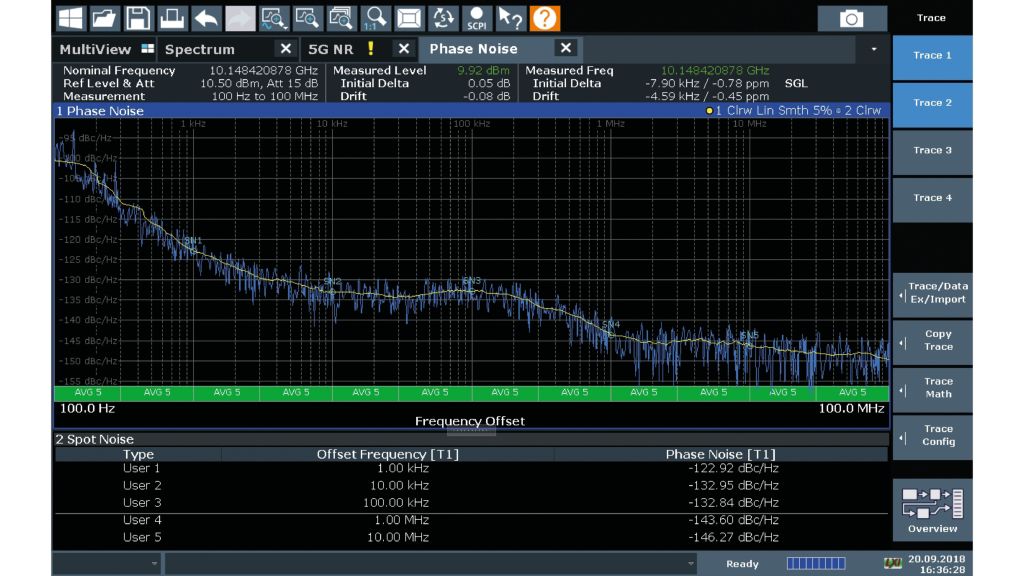

高性能 R&S®FSW 信号与频谱分析仪可帮助工程师完成严苛任务。它具备较高的内部分析带宽，可对宽带组件和通信系统进行特征校准。该仪器具备出色的相位噪声，有助于开发适用于雷达等应用的高性能振荡器。



卓越的射频性能

满足严格要求的射频性能

R&S®FSW 重新定义了顶级信号与频谱分析仪，在邻道泄漏比 (ACLR) 和谐波测量的相位噪声、显示平均噪声电平、互调抑制以及动态范围方面具备卓越的射频性能。

高级用户界面

确保便捷操作

• 12.1" 高分辨率多点触控显示屏支持手势操作，采用扁平化 Windows 10 设计

• 在不同窗口中同时显示多种测量，轻松说明结果

• 嵌入式 SCPI 记录器可简化自动化远程控制测量的代码生成

在 5G 开发方面遥遥领先

深度 5G 物理层信号分析

• R&S®FSW 内部分析带宽高达 8.3 GHz 并且可扩展，能够捕获下行链路信号的完整带宽，并评估整体系统。

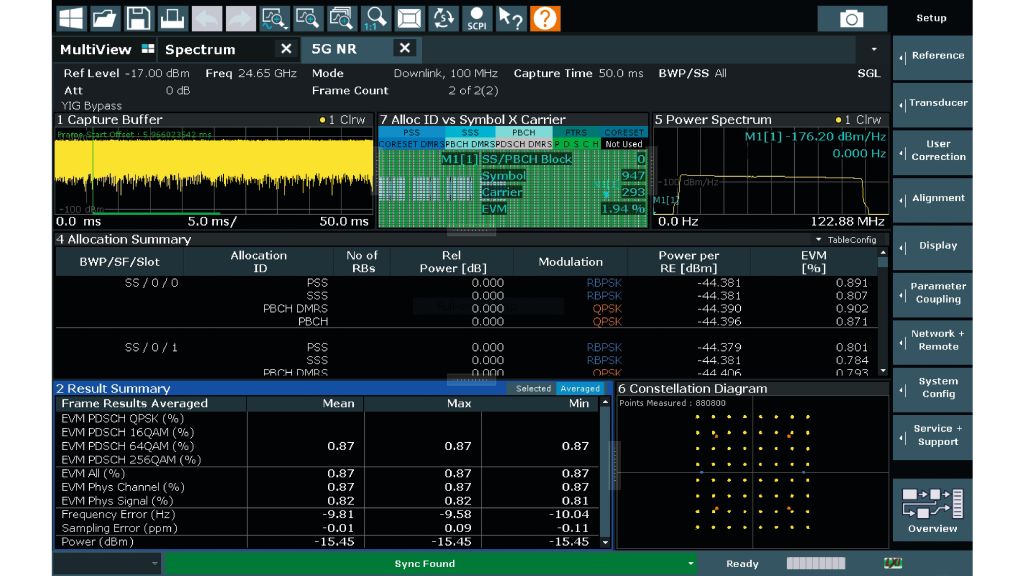

• R&S®FSW-K144 和 R&S®FSW-K145 选件涵盖下行链路和上行链路中的 3GPP 5G NR 带内测量。可分析每个信号子帧并提供广泛的测量结果，包括不同通道和信号的 EVM、频率和功率。

广泛的雷达分析功能

快速全面的雷达信号分析

R&S®FSW 具备高达 8.3 GHz 的分析带宽，并提供用于雷达测试的重要分析功能。

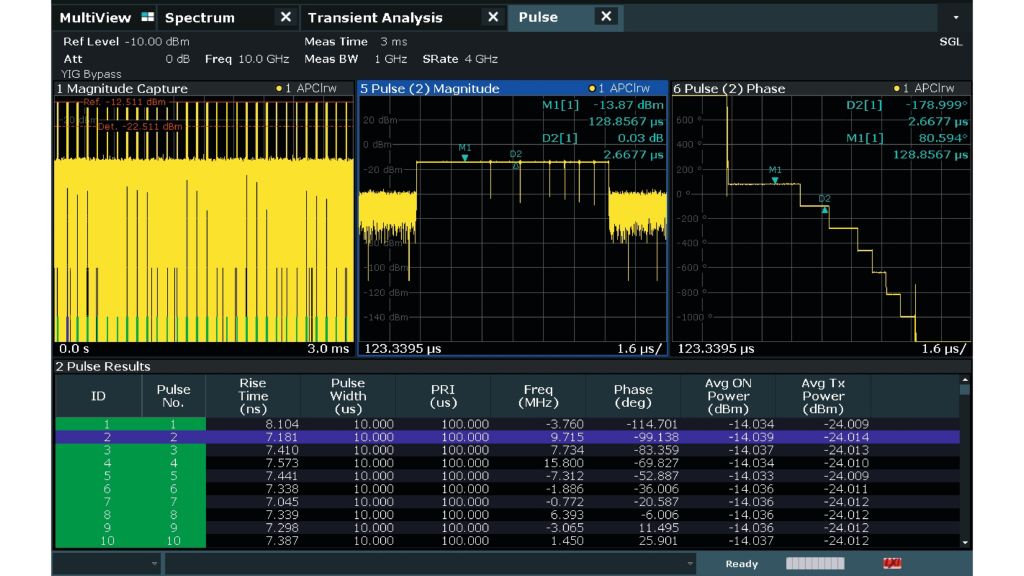

• R&S®FSW-K6 脉冲测量应用可一键测量所有相关脉冲参数

• R&S®FSW-K6S 时间旁瓣测量选件可测量脉冲压缩参数

• R&S®FSW-K60/K60H 选件可分析跳频信号

汽车电子雷达信号分析

E 频段免影像宽带信号分析

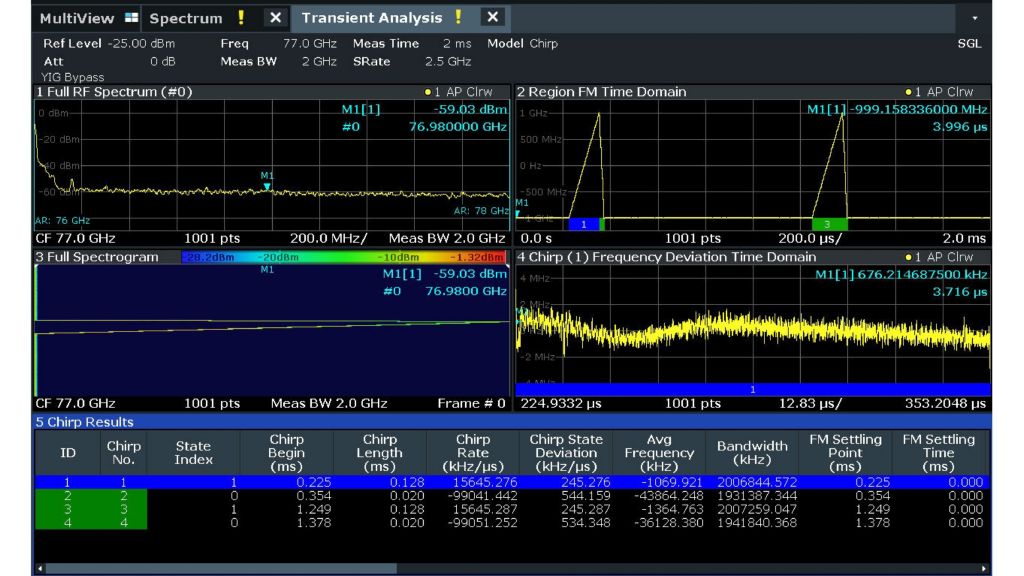

R&S®FSW85 信号与频谱分析仪具备 YIG 预选器，适用频率范围为 8 GHz 至 85 GHz，可支持免影像频谱分析。它具备高达 8.3 GHz 的分析带宽，配备 R&S®FSW-K60/-K60C 瞬态分析/线性调频测量选件，可对汽车电子雷达等应用中高达 5 GHz 的宽调频连续波信号进行特性分析。

非常适用于卫星射频测试

用于设计、开发和测试卫星有效载荷、有效载荷子系统以及组件的高性能测量解决方案

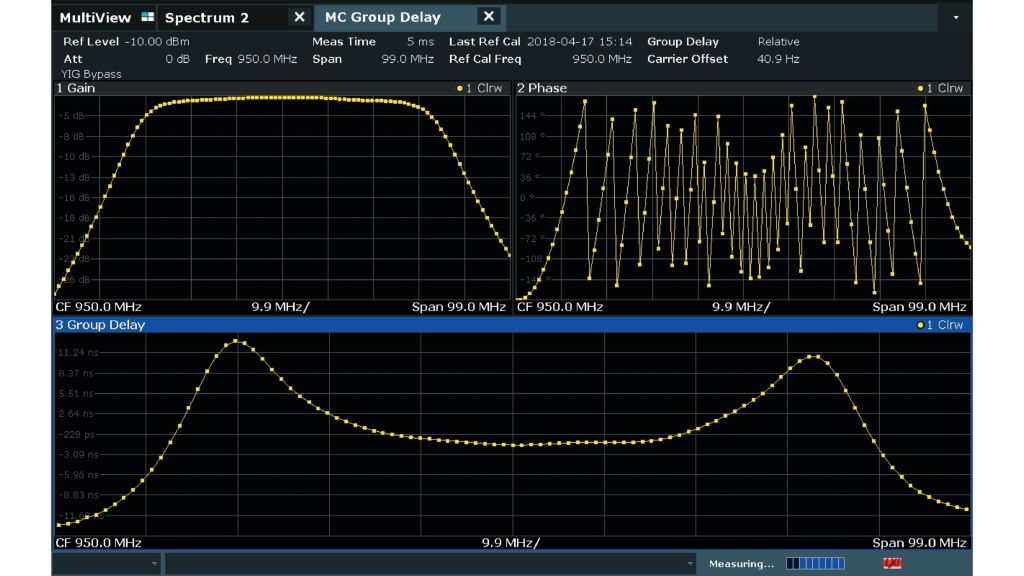

R&S®FSW 提供专用测量应用以用于关键测量任务，例如群延时、线性度、增益转移和噪声功率比 (NPR) 等。它还可解调符合 DVB-S2X 和 OneWeb 等不同标准的卫星射频信号。R&S®FSW 分析带宽高达 8.3 GHz 并且可扩展，满足不断增长的宽信号带宽需求。

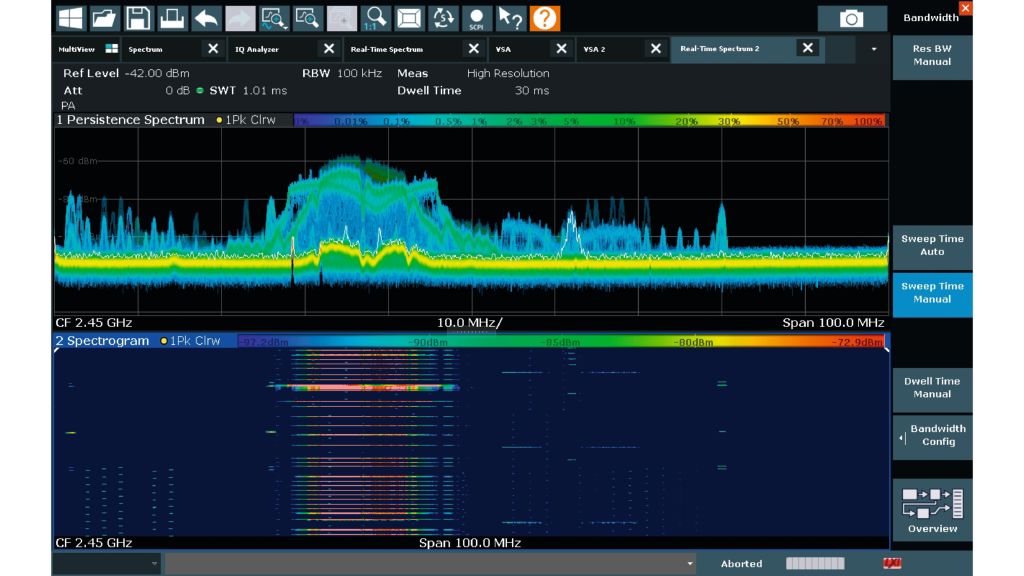

实时频谱分析

使用实时频谱分析选件捕获所有信息

用户可以使用 R&S®FSW 实时选件在高达 800 MHz 的带宽中可靠检测纳秒级极短偶发干扰信号，即使接近强力载波时也同样如此。实时频谱分析有助于用户分析现有跳频算法并创建替代算法，以防止相同频段内符合不同标准的信号之间发生冲突。

功能强大的矢量信号分析应用

数字信号分析

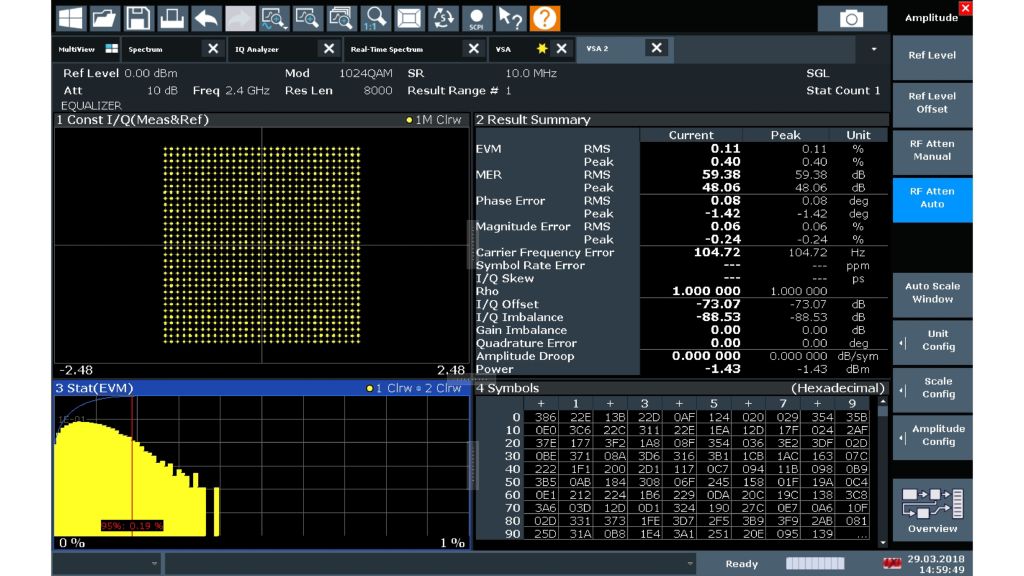

R&S®FSW-K70 矢量信号分析选件可帮助用户灵活分析精确到比特级的数字调制单载波。尽管分析工具数目繁多，但结构清晰的操作理念可以很好地简化测量。R&S®FSW-K70M 可以分析采用两种不同调制方案的信号，例如 DVB-S2X 信号。R&S®FSW-K70P 扩展选件可以测量 PRBS 数据（包括 PRBS23）的原始误码率 (BER)。
