4141B/E/F/H信号源分析仪

4141系列信号源分析仪采用双通道互相关技术,具备优异的相位噪声、幅度噪声和基带噪声测量能力,同时具备瞬态测量、频谱监测、频率功率测量等多种测量功能

产品特点

4141系列信号源分析仪采用双通道互相关技术,具备优异的相位噪声、幅度噪声和基带噪声测量能力,同时具备瞬态测量、频谱监测、频率功率测量等多种测量功能,具有频率覆盖范围宽、动态范围大、灵敏度高、测量准确度高等优点,一台设备即可完成信号源的综合性能评估。可广泛应用于电子设备中信号源多项参数的测试,是科研、生产、计量过程中重要的仪器设备。


多维度解析信号特征

4141系列信号源分析仪具有丰富的测量功能,可以测量信号的相位噪声、幅度噪声、频率功率,并对信号进行频谱监测。


瞬态测量功能,在调制域解析跳频信号特征

4141系列信号源分析仪支持两种高速无死区的频率测量模式,可以对跳频、捷变频和线性调频等信号进行测量。宽带模式可以测量频率相对于时间的变化规律;窄带模式可以测量功率相对于时间、频率相对于时间、相位相对于时间的变化规律。


测量信号动态范围大

4141系列信号源分析仪内部采用高精度功率计探头测量输入信号功率,并应用35dB程控衰减器调节输入信号功率,功率范围达到正负20dBm;可以满足大动态范围的测试需求。


具有超低噪声直流电源输出,可以描述VCO等频综器件的特性

4141系列信号源分析仪可以输出两路超低噪声直流电源,一路作为供电电源,一路作为调谐电源,可以用来测量VCO器件特性。支持电压扫描输出,可以描述VCO器件输出频率随调谐电压的变化曲线;输出信号功率随调谐电压的变化规律。


基带噪声测量功能,细致表征电源纹波特征

随着设计的不断优化,电源噪声越来越引起人们的重视,电源噪声会调制到输出信号上,产生不必要的杂散和交调信号。4141系列信号源分析仪可以从容刻画仪器各路电源的1Hz 到100MHz处的噪声情况,有助于我们对电路优化做出正确判断。


丰富的接口功能

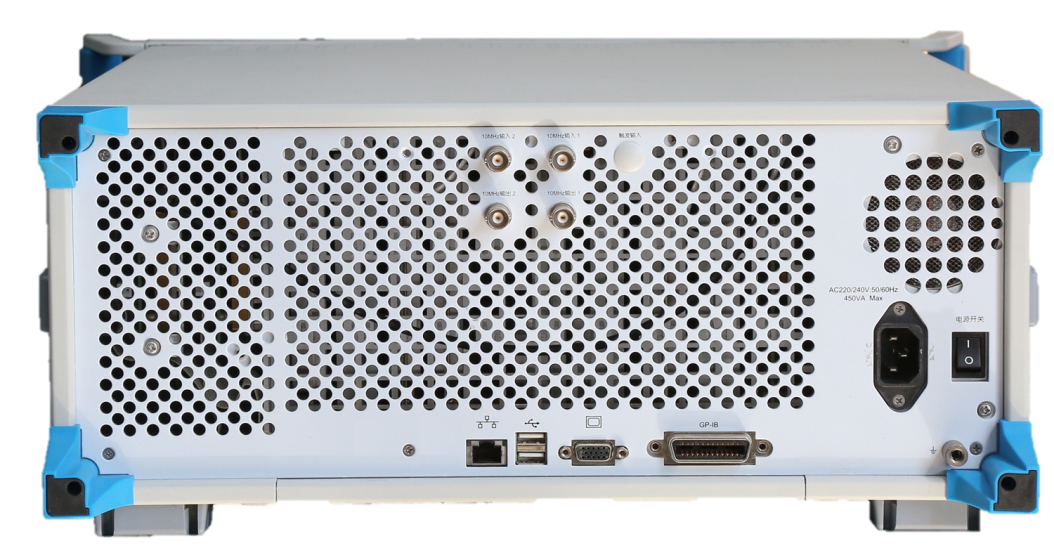

4141系列信号源分析仪提供了LAN、GPIB、USB等多种外部接口,方便用户实现远程控制和扩展外设。


宽屏彩色液晶显示

标配8.4英寸、170度视角、高亮度、高分辨率液晶显示器。用户还可以通过VGA外接大屏幕显示器。
