产品特点

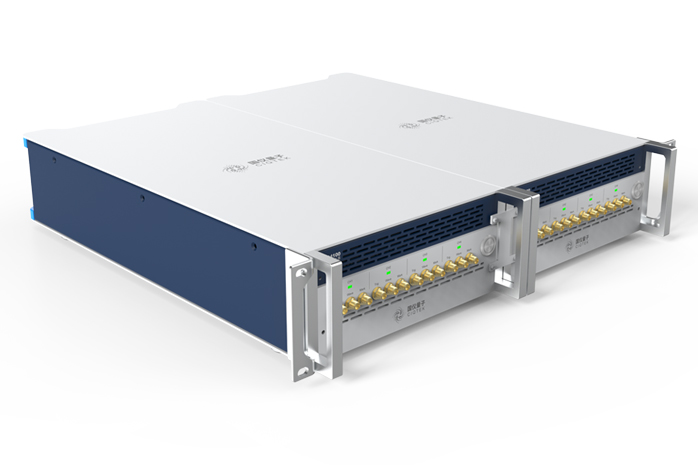

AWG4100 是一款多通道的高性能矢量信号发生器。该产品拥有四个相互独立的波形输出通道，每个通道可以提供高达 1.2 GSa/s 采样率、16 位垂直分辨率的单端波形输出。每通道拥有最大 512 MSa 的存储深度，配合灵活的用户自定义波形编辑以及序列播放功能，能够轻松应对各种不同场景的复杂矢量波形需求。
量子计算(超导，离子阱，激光冷却等)
雷达
核磁共振
半导体测试
| 通道数 |
4 |
| 垂直分辨率 |
16 bit |
| 每个通道的波形存储器 |
512 MSa |
| 模拟带宽 |
330 MHz @1 Vpp
150 MHz @5 Vpp |
| 波形粒度 |
8个样本 |
| 最小波形长度 |
56个样本 |
| 序列编程器时钟频率 |
300 MHz |
| 标记输出 |
1 个标记/通道，
SMA 连接器（前面板） |
| 参考时钟输出 |
BNC 连接器 （后面板） |
| 参考时钟输出幅值 |
3.3 Vpp（1 MΩ） |
| 参考时钟输出频率 |
10 MHz/100MHz |
| 波形输出通道 |
| 连接器类型 |
SMA |
| 输出阻抗 |
50 Ω |
| 输出耦合 |
DC |
| 输出模式 |
直接输出、放大输出 |
| 输出范围 |
直接输出：1 Vpp （into 50 Ω）
放大输出：5 Vpp （into 50 Ω） |
| 过冲 |
上升沿过冲≤6%@1Vpp&1MHz；≤10%@5Vpp&1MHz；
下降沿过冲≤8%@1Vpp&1MHz；≤10%@5Vpp&1MHz； |
| 偏移电压 |
< 1 mV （into 50 Ω） |
| 相位噪声 |
< -110 dBc/Hz @100 MHz |
| 电压噪声 |
< 20 nV/√Hz @100kHz |
| 输入 |
| 触发输入 |
1 路/通道，
SMA 连接器（前面板） |
| 触发输入阻抗 |
50 Ω |
| 触发输入幅值范围 |
0～3.3 V (into 50 Ω)
调节精度为：0.1 mV |
| 参考时钟输入 |
BNC 连接器 （后面板） |
| 参考时钟输入频率 |
10/100 MHz |
| 时域和频域特性 |
| 采样率 |
1.2 GSa/s 或1 GSa/s |
| 上升时间（20% 到 80%） |
< 1.1 ns （± 500 mV） |
| 通道间偏差 |
＜150 ps |
| 连接及其他 |
| 主机连接 |
LAN/以太网，1 Gbps |
| 尺寸（长*宽*高） |
218.3 mm * 439.9 mm * 89 mm |
| 重量 |
5 kg |
