产品特点

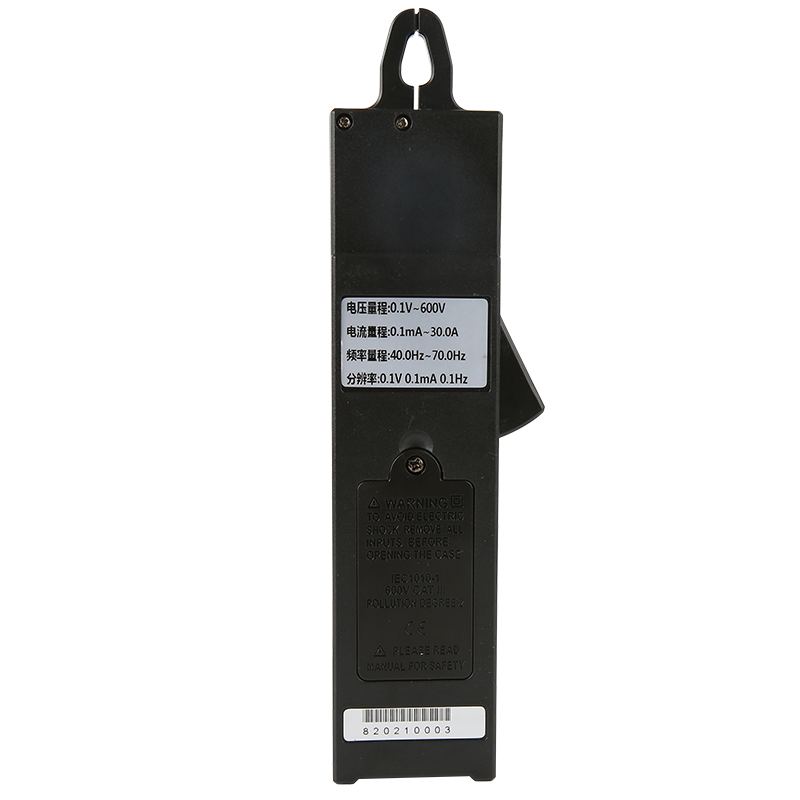

UT243B 电能表现场校验仪又名电能表在线校验仪、电能表校验仪、MiNi钳形功率表，采用单钳设计，MiNi机身，小巧玲珑，其外形美观精致，结构科学合理。使用高性能32位嵌入式微处理器+实时操作系统，CPU最高主频达到120MHz，ADC实现最高采样速率达到1MSPS，有效保证了数据的精度和信息完整性， 仪表能测试380/220V电力系统中的相位、真有效值电压、真有效值电流、漏电流、频率、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因数、1~50次谐波、谐波比等，并实时显示电流电压波形，能判断感性容性电路，
UT243B产品主要特点
电压： 0.00～600V
电流： 0.00mA～30.0A
相位： 0～360°
谐波：1-50次
有功功率：0.00W-18.0kW
32位嵌入式处理器设计
MiNi机身 轻巧使用方便快捷
电能 功率 电压 电流测试
谐波 相位 频率 功率因素测试
电能： 0.0Wh-9999kWh
| 功 能 |
同时测试380/220V电力系统中的相位、真有效值电压、真有效值电流、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因数、1~50次谐波、谐波比、电流电压波形实时显示、漏电流、频率、相位、1秒~999秒定时存储数据等 |
| 电 源 |
6LR61，9V DC，连续使用约7小时 |
| 测试方式 |
钳形CT；真有效值方式 |
| 钳口尺寸 |
Ф7.5mm×13mm |
| 测量范围 |
电压：AC 0.1V～600V(电压频率范围:40Hz~70Hz) |
| 电流：AC 0.0mA～30.0A (电流频率范围:40Hz~70Hz) |
| 有功功率：0.00W~18.0KW/无功功率：0.00Var~18.0KVar/可视功率：0.00VA~18.0KVA |
| 有功电能：0.0Wh~9999KWh/无功电能：0.0VARh~9999KVARh/可视电能：0.0VAh~9999KVAh |
| 相位：0°～360°/50Hz谐波次数：1~50次 /谐波比：0%~100%/频率：40.0Hz～70.0Hz功率因数：-1～+1 |
| 分 辨 率 |
相位：1°/电压：0.1V/电流：0.1mA/可视功率：0.01VA/有功功率：0.01W/无功功率：0.01Var/可视电能：0.1VAh/有功电能：0.1Wh/无功电能：0.1VARh/谐波比：1%/频率：0.1Hz/功率因数：0.01 |
测量精度
(23℃±5℃，80%RH以下) |
相位：±2°（注：工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；为确保测量的准确性，电压需不低于5V，电流不低于5mA) |
| 电压：±1.5%±5dgt/电流：±1.5%±5dgt/有功功率：±2%±5dgt/无功功率：±2%±5dgt/视在功率：±2%±5dgt/有功电能：±2%±5dgt/无功电能：±2%±5dgt/视在电能：±2%±5dgt/谐波比（I>30mA V>30V)：±(2%+6dgt)/频率：±1Hz/功率因数：±0.04 |
| 波 形 |
能显示 1~4 个完整周期波形（50Hz） |
| 谐 波 |
1~50 次 |
| 定时存储 |
Close：关闭定时存储功能（开机默认关闭）
1~999：每 1 秒~999 秒自动存储数据 |
| 数据存储 |
4000 组 |
| 定时关机 |
10min：10 分钟仪表自动关机(开机默认 10 分钟自动关机)
Close：关闭自动关机功能 |
| 显示模式 |
OLED 液晶显示 |
| LCD 尺寸 |
35mm×21.5mm；显示域 32mm×15mm |
| 换 档 |
自动换档 |
| 速 率 |
ADC 采样速率：1MSPS； 显示速率：10 次/秒 |
| 仪表尺寸 |
长宽厚 220mm×45mm×30mm |
| 线路电压 |
600V 以下线路测试 |
| 功能切换 |
按 MODE 键切换显示各功能页面 |
| 仪表质量 |
仪表220g (含电池)；总质量0.57kg(含外包装) |
| 工作电流 |
Max 17mA |
| 工作温湿度 |
-10℃～-10℃～60℃；70%Rh以下 40℃；80%Rh以下 |
| 存放温湿度 |
-10℃～60℃；70%Rh以下 |
| 电池电压 |
电池图标显示实时电量，当电池电压低于6.8V时，显示空 心电池图标，提醒更换电池 |
| 数据保持 |
按 HOLD 键保持数据，再按 HOLD 键取消保持 |
| 数据查阅 |
按 READ 键进入数据查阅，按上下箭头键翻阅所存数据 |
| 溢出显示 |
超量程溢出功能：“OL”符号显示 |
| 无效显示 |
”----“或“---” |
| 绝缘强度 |
2000V/rms(仪表外壳前后两端之前) |
| 适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
