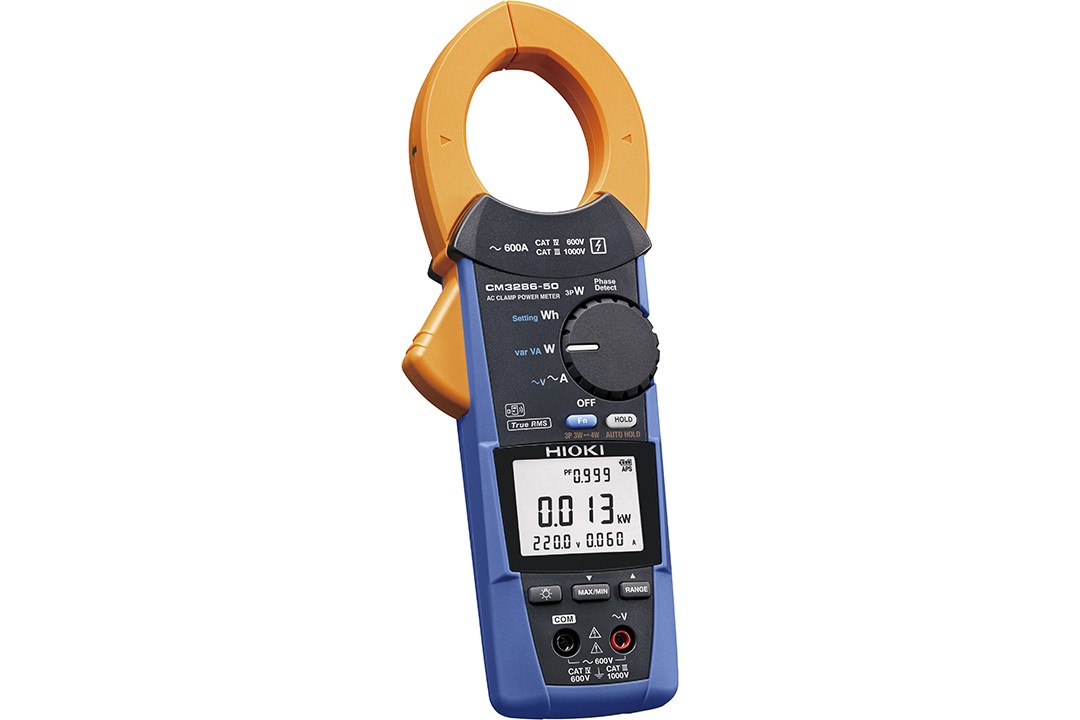

产品特点
•同时显示4个参数
•可测功率5W、电流60mA的功率计；可以60mA的低电流从5W最高测量到360kW功率
•除了电流、电压、功率之外，还可以测量简单的累积电能和相序
•支持快速测量的操作系统
•通过保持数据即可将测量值传输至智能手机中，并快速记录数据
•GENNECT Cross可以进行第1次~第30次的高次谐波分析（安装无线适配器Z3210时）
基本参数（精度保证时间1年，调整后精度保证时间1年）
※1）从电流、电压的零交叉中求得的相位角
※2）谐波可以通过应用软件（GENNECT Cross）显示
测量线路 |
单相，三相（平衡，无波形畸变） |
测量项目 |
电压、电流、电压/电流波形峰值、有功/视在/无功功率，功率因数，相位角※1，频率，简单单相电能
【安装Z3210时※2】 电压/电流谐波 |
电压量程 |
[测量范围]80.0 V～600.0 V，单量程，基本精度45-66 Hz:±0.7%rdg。 ±3 dgt.，（频率特性:45-1 kHz，真有效值） |
电流量程 |
[测量范围]0.060-600.0 A，3档量程，基本精度45-66 Hz:±1.3%rdg。 ±3dgt.，（频率特性:45-1 kHz，真有效值） |
功率量程 |
[単相] 0.005 kW〜360.0 kW
基本精度: ±2.0% rdg. ±7 dgt. (50/60 Hz 功率因数=1)
[平衡三相3线] 0.020 kW〜623.5 kW
基本精度: ±3.0% rdg. ±10 dgt. (50/60 Hz功率因数=1)
[平衡三相4线] 0.040 kW〜1080 kW
基本精度: ±2.0% rdg. ±3 dgt. (50/60 Hz功率因数=1) |
谐波 |
【安装Z3210安装时※2】电压、电流的30次谐波电平/含有率/总谐波畸变率 |
其他功能 |
[相位角※1]超前 -180.0°～ 延迟 179.9°
[功率因数] -1.000 ～ 1.000
[谐波] 45.0Hz～999.9Hz
峰值，检相，最大/最小/平均值显示，自动保持，电表比较，不平衡三相功率推算显示等 |
防尘防水性 |
IP50（在完全干燥的状态下测量绝缘导体的电流时或存放时） |
电源 |
7号碱性电池 (LR03) ×2
连续使用时间:约25小时（未安装Z3210），约18小时（安装Z3210并进行无线通讯）
其他条件:AC 100 A测量，背光灯关闭，23°C参考值 |
可测导体直径 |
φ46 mm，钳口尺寸:92 W × 18 D mm |
体积及重量 |
65W × 241H × 35D mm, 450 g |
附件 |
连接线L9257×1，７号碱性电池（LR03）×2，便携包C0203×1，使用说明书×2，使用注意事项×1 |
