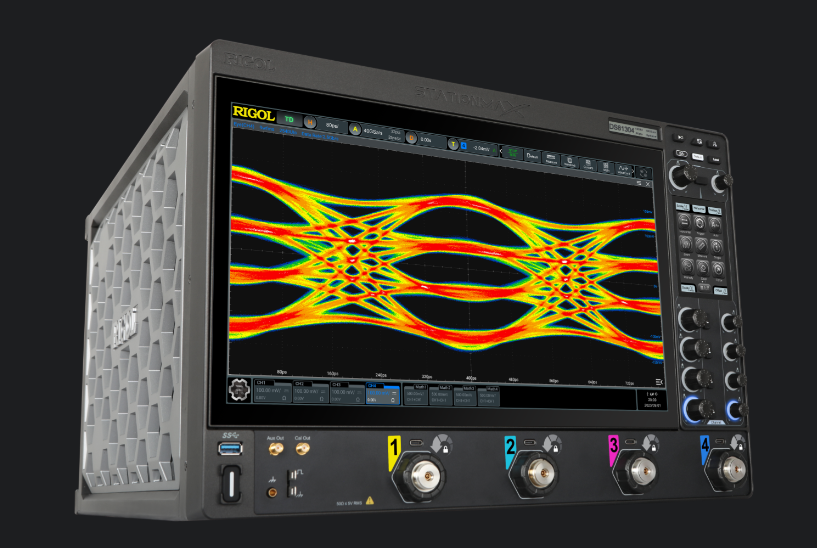

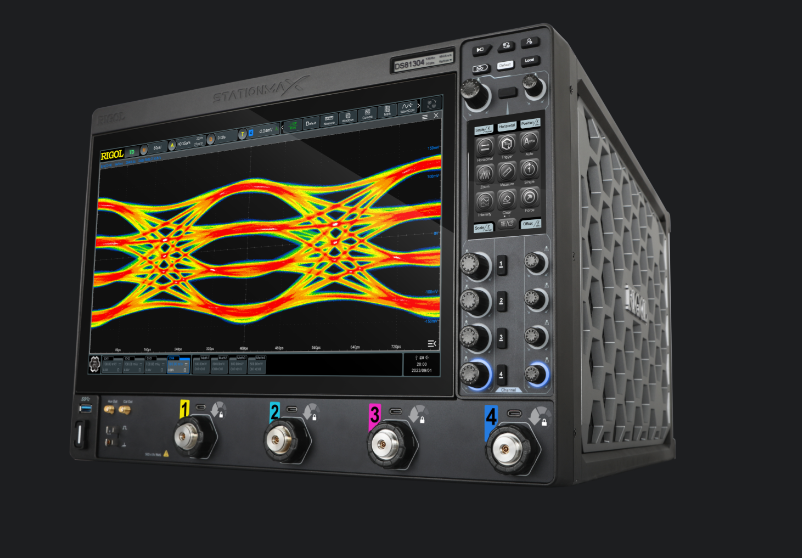

产品特点

更高带宽 更高采样

基于StationMAX II代硬件技术平台，实现了最高40GSa/s实时采样率、13GHz模拟带宽，可以更真实的还原信号，覆盖更多的应用。

深存储 高保真

基于RIGOL新一代UltraVision III平台，实现最大4Gpts的存储深度，让DS80000拥有高保真的信号采集能力，并可以在高采样率下采集更长时间的波形。

全新的接口设计

DS80000系列全系采用RIGOL SmartProbe 2.0接口，支持3.5mm连接器直连信号，搭配RIGOL自研的探头转接器，还可以向下兼容上一代RIGOL原厂探头，为您的使用提供便利。

满足更多高速应用场景

DS80000拥有最高13GHz模拟带宽，40GSa/s最高实时采样率，可满足高速器件及系统的性能验证，高速总线合规性分析，DDR调试等多种应用场景，帮助工程师解决更多的测试挑战。

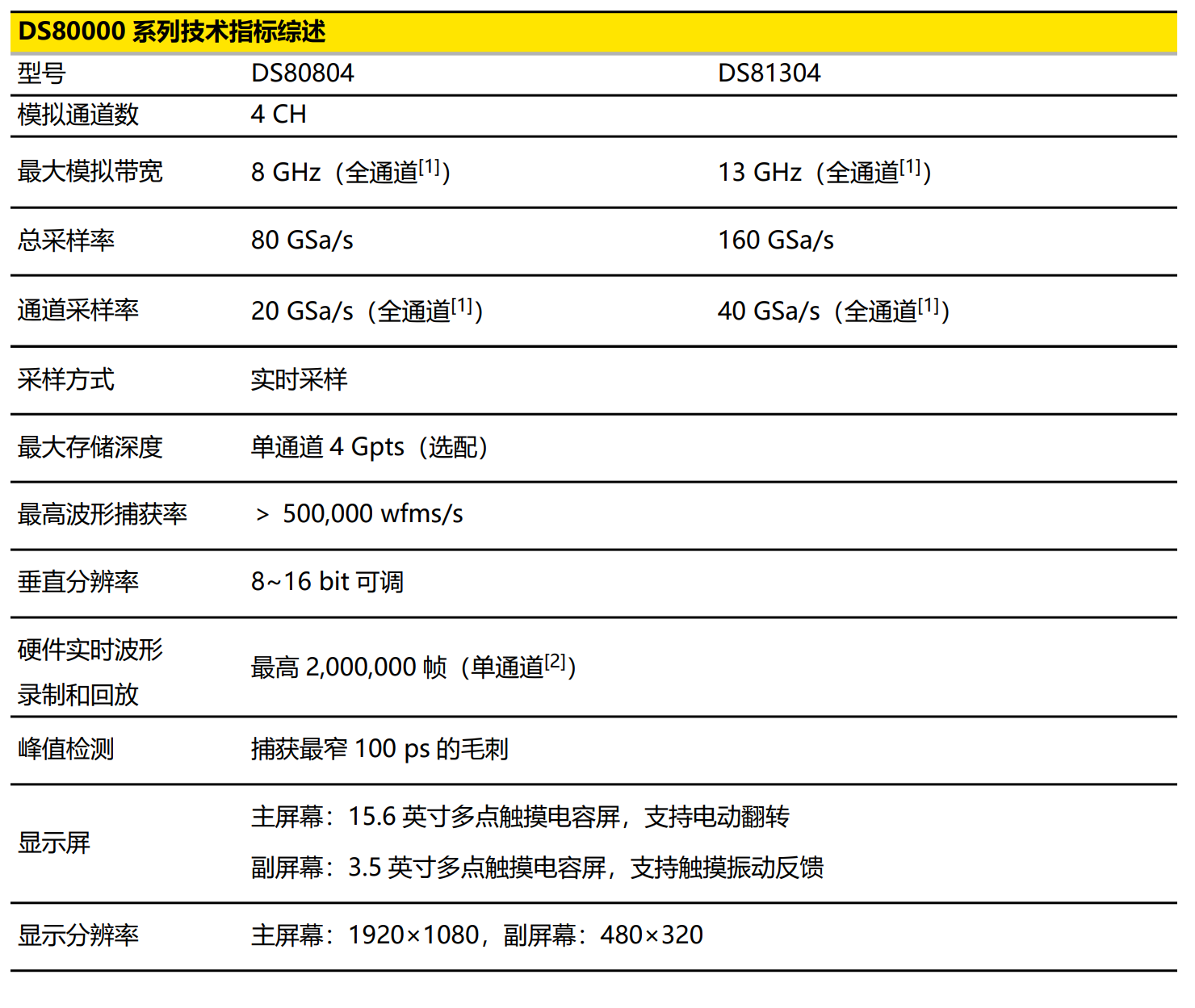

• 搭载 RIGOL 全新自研核心模组

• 通道数：4 个模拟通道，1 个 EXT 通道

• 模拟通道带宽：最高 13 GHz

• 最高实时采样率：40 GSa/s

• 最高存储深度：单通道 4 Gpts（选配）

• 波形捕获率：> 500,000 wfms/s

• 垂直分辨率：8~16 bit 可调

• 垂直灵敏度范围：1 mV/div ~ 1 V/div（50Ω）

• 时基范围：20 ps/div~1 ks/div

• 集多种独立仪器于一身，包括：示波器、数字电压表、8 位频率计和累加器、协议分析仪（选件）

• 丰富的触发功能：区域触发、边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延 迟、建立保持、第 N 边沿触发、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553

• 丰富的串行总线解码功能（选配）：RS232/UART/RS422/RS485、I2C、SPI、CAN、CAN-FD、 FlexRay、LIN、I2S、MIL-STD-1553、USB2.0、ARINC429、8b10b、MANCHESTER，支持 4 个解码 通道

• 支持车载以太网、USB2.0、PCIe、DDR 等多种协议一致性分析功能（选件）

• 多达 41 种波形参数自动测量，更提供全内存硬件测量功能

• 多种数学运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、 AX+B、低通滤波、高通滤波、带通滤波、带阻滤波，内置峰值搜索功能

• 支持选配实时眼图和抖动分析功能（选件）

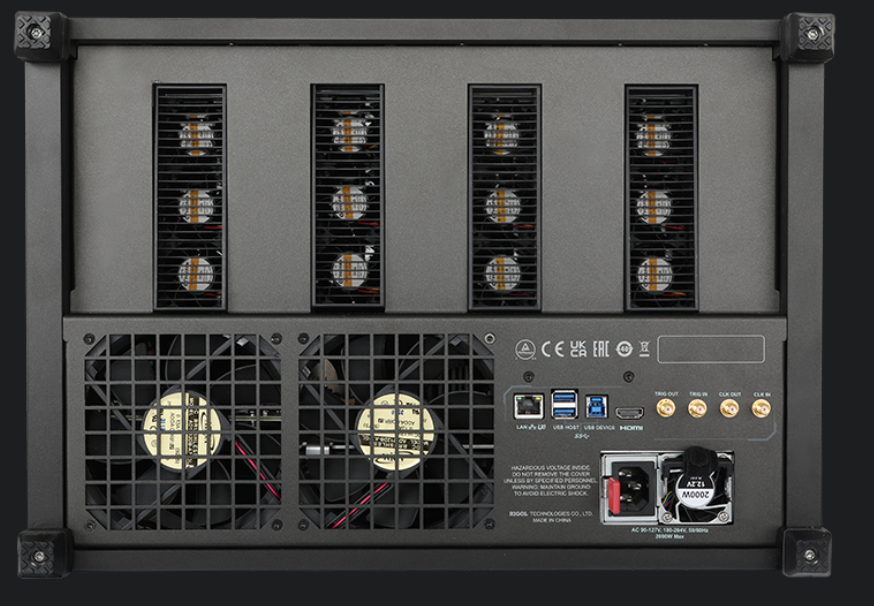

• 多达 2,000,000 帧的硬件实时波形不间断录制和回放功能 • 丰富的接口：USB Host & Device、LAN（LXI）、HDMI、AUX OUT，支持 Web Control 远程控制

• 15.6 英寸的高清多点触控大屏，可以电动调节屏幕的倾角，灵活的屏幕支持多窗口分屏显示

• 旋钮采用光电编码器，使用寿命可以保障 10 万次以上的按压，100 万圈次的旋转操作，使用寿命大幅度 提升

• 高清智控反馈键盘

• 支持在线版本升级功能
