产品特点

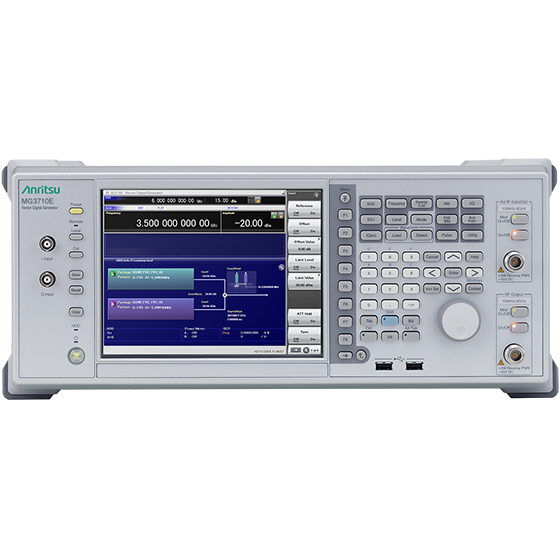

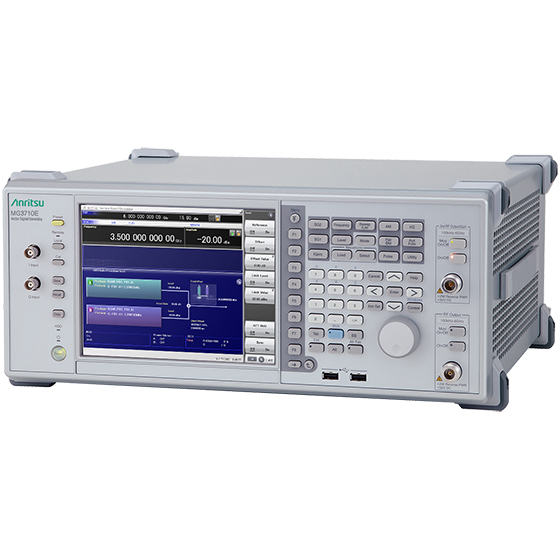

矢量信号发生器 MG3710E是同类中最佳的高性能信号发生器，具有卓越的射频和基带性能。MG3710E 具有宽带矢量调制能力，可从深层存储生成内置基带波形，以确保最大的多功能性。它支持所有关键移动通信和无线 LAN 标准，而且性能出色，符合新兴和专有无线通信技术的要求。双射频和双波形选项可让单个 MG3710E 输出最多四个独立调制的信号。MG3710E 可以简化通常需要多个同步信号发生器的复杂测试场景，例如：
对于这些多信号应用，MG3710E 可节省额外信号发生器的成本，简化设备设置和校准、系统运行，缩短测量时间。
MG3710E 可使用以下四种波形模式
内置标准波形模式
可选波形模式 (单独出售) (MX3700xxA)
IQproducer 波形生成软件生成的波形 (单独出售) (MX3700xxA, MX3700xxB, MX3710xxA)
通用信号生成软件生成的 IQ 数据和 MG3710E 使用的转换波形模式
■ 主要性能和规格
基本性能
| 频率范围 |
100 kHz 至 2.7/4/6 GHz (第一个射频选件 032/034/036)
100 kHz 至 2.7/4/6 GHz (第二个射频选件 062/064/066)
|
| 高功率输出 |
+23 dBm (CW，400 MHz 至 3 GHz)
|
| SSB相位噪声 |
<-131 dBc/Hz (典型值) (1 GHz，20 kHz 偏置，CW)
|
| ACLR |
-68 dBc (W-CDMA，测试模型 1，64DPCH，≤+5 dBm)
|
| 切换速度 |
<600 µs (频率/振幅，列表/扫描模式)
|
基带性能
射频带：内置，160 MHz*/120 MHz 基带发生器
(*: Wireless LAN IEEE 802.11ac. 仅当使用MX370111A和MX370111A-002时)
大型 64 Msamples 波形存储器，带有至 1024 Msamples 的可选扩展件
预安装标准波形模式
LTE (E-TM1.1 至 TM3.3)、W-CDMA/HSDPA、GSM/EDGE、CDMA2000 1x/1xEV-DO、Bluetooth、GPS、GLONASS、QZSS、PDC、PHS、Broadcast (ISDB-T/BS/CS/CATV)、WLAN (IEEE 802.11a/11b/11g)
采用波形生成软件 (IQproducer) 生成信号
5G NR(TDD)、5G NR(FDD)、LTE/LTE-Advanced、WLAN 11a/b/g/n/j/p/11ac、W-CDMA/HSPA、cdma2000 1xEV-DO、TD-SCDMA、Fading、Multi-Carrier、DVB-T/H、TDMA
扩展选件
AWGN 发生器 [选件 049/079]
C/N：≤40 dB
BER 测量功能 [选件 021]
输入比特速率：100 bps 至 40 Mbps
USB 电源传感器 (单独出售)
最多支持连接两个 USB 电源传感器
♦频率范围：50 MHz 至 6 GHz [MA24106A]、10 MHz 至 18 GHz [MA24118A]、10 MHz 至 26 GHz [MA24126A] etc.
MIMO 信号源：支持本地输入 [选件-017]
基带时钟、本地和触发信号可在多达四个 MG3710E 单元之间共享，以输出与信号输出定时同步的
相位相干信号，以便配置 8x8 MIMO 系统。
对1stRF/2 ndRF增加模拟调制输入输出选件[选件 050/080]
选件050/080扩展两个内部调制源 (AM/FM/ΦM) 和外部调制源，支持同时调制两个信号。
通信接口
