产品特点

• 频率范围介于 18 GHz 至 90 GHz

• 非常快速的接收列表模式

• 适用于 5G、WLAN IEEE 802.11ad、IEEE 802.11ay 和汽车电子雷达

• 充分校准的天线模块，带集成式二极管检波器

• 可根据客户要求扩展

指定的系统不确定度

充分校准的OTA功率测量系统，具有指定的系统不确定度

在传统的OTA 系统中，与频率相关的天线增益、天线方向图和不匹配的射频组件会造成测量不确定。R&SRNRPM解决方案直接在天线上测量功率，无需任何额外的射频组件，因此可避免这个问题。此外，天线增益、天线方向图和二极管检波器可以同时进行校准。用户不必进行复杂的系统校准。

低反射天线模块

雷达散射截面积小，避免干扰反射

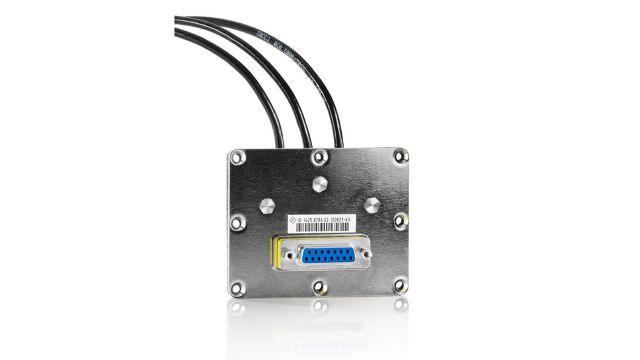

R&S RNRPM-A90/-A90D天线模块的雷达散射截面积非常小，通常不足-26 dB/sm，比典型喇叭天线的横截面小15 dB/sm左右。由于几乎没有反射，因此非常适用于屏蔽环境。

高灵敏度

R&S NRPM OTA功率测量解决方案使用直接集成到天线的高度灵敏的二极管检波器

R&S NRPM-A90和R&S RNRPM-A90D天线模块能够测量低至-76 dBm的功率。例如，可以在距离1 m时定位发射功率为-10 dBm的被测设备，同时能够精确测定天线模块的接收功率。

OTA接收机测试系统校准

要测试被测设备接收机，需要准确知道被测设备端通过空中传输发射的功率。要校准此测量装置，将R&S NRPM-A90天线模块置于被测设备侧，以便校准信号发生器的发射功率。使用R&S RNRPM-A90/A90D 天线模块完成校准，然后将天线模块替换为被测设备。这样能准确检测被测设备的接收功率。

发射机波束成形验证

需要使用多个R&SRNRPM-A90/A90D天线模块测试波束成形功能。如果天线波束指向特定的天线模块，则该模块显示所有天线的最大功率。使用三个排列在同一个平面的天线模块验证水平面的波束控制是否功能正常。要测试垂直波束成形，必须将R&SRNRPM-A90/A90D 天线模块排列在至少两个水平面上。
