产品特点

• 基于触摸屏的图形用户界面实现直观操作

• 支持至多四个 R&S®NRP 和 R&S®NRQ6 功率探头

• 支持所有基于探头的测量功能

• 可选高精度连续波和脉冲模式参考源模块

• 使用 NRT-Zxx 探头的可选功率反射测量

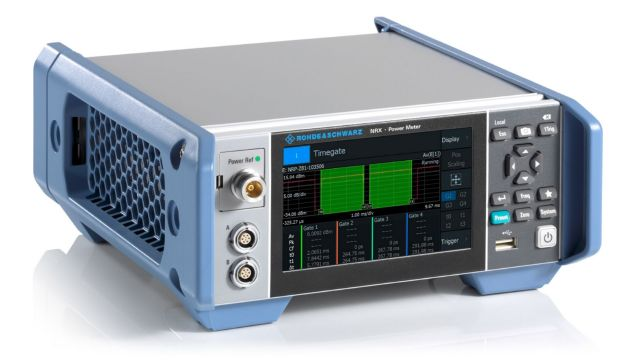

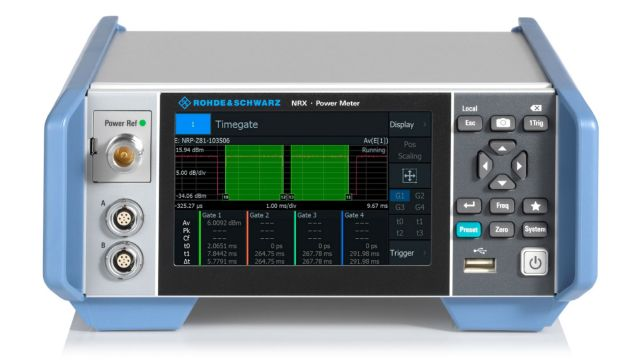

基于触摸屏的图形用户界面实现直观操作

以直观的数字和图形显示测量值，并提供直观操作

5"TFT彩色显示屏支持基于窗口的直观操作概念。关键参数和功能具有彩色编码，一览便知。结果展示在可轻松配置的数字和图形显示窗口中。前面板上的功能键用于快速访问最重要的功能。用户可一键打开频率设置菜单或将连接探头调零。

最多四个测量通道

R&SRNRX可同时支持最多四个R&S°NRP系列和R&S NRQ6功率探头。

R&SRNRX标配一个测量通道。用户可以选择将该功率计扩展至两个或四个测量通道。在连续平均、突发平均、时隙和时门平均测量模式中，最多可同时显示四个数字结果。比率、SWR、回波损耗和反射系数等计算值可与绝对和相对功率电平一起显示。

自动脉冲分析

无需手动计算即可获取结果

所有R&SRNRP-Z8x宽带功率探头均支持自动脉冲分析。用户最多可在18个脉冲参数中选择12个以与测量迹线—起显示。

探头检测源

使用模块精确验证探头

可选高精度50 MHz/1 GHz参考源模块（R&SRNRX-B1探头检测源)可用于连续波模式，以核查所有R&S RNRP功率探头的功能。在脉冲模式下，可使用测试发生器来核查R&SRNRP-Z8x宽带功率探头或R&SRNRQ选频功率探头的脉冲测量性能。

功率反射测量

定向功率计测量源以及负载之间的前向功率和反射功率

R&SRNRX可以选择性地为R&SRNRT2定向功率探头提供R&SRNRX-B9接口。与R&SNRT2功率反射计一样，R&S@NRX支持 R&SRNRT-Zxox定向功率探头的所有测量功能。易于用户使用的大型触摸屏可同时显示前向功率和反向功率。

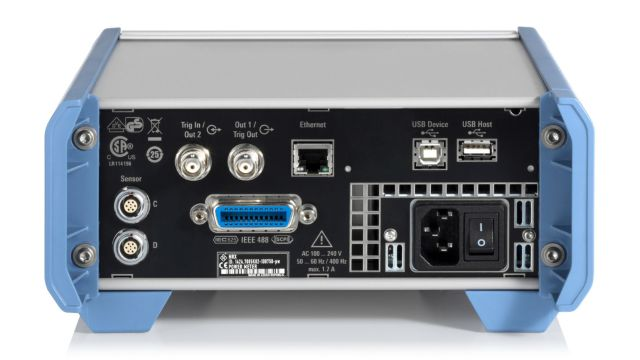

灵活的接口连接

提供多种探头、远程控制、触发和模拟输出接口

R&SRNRX提供三种不同的远程接口以集成到自动化测试装置:以太网、USB和可选GPIB(R&SRNRX-B8)。后面板上的触发输入允许外部触发同步功率测量。与电平成比例的电压或用于限值监控的数字信号可通过BNC连接器输出。
