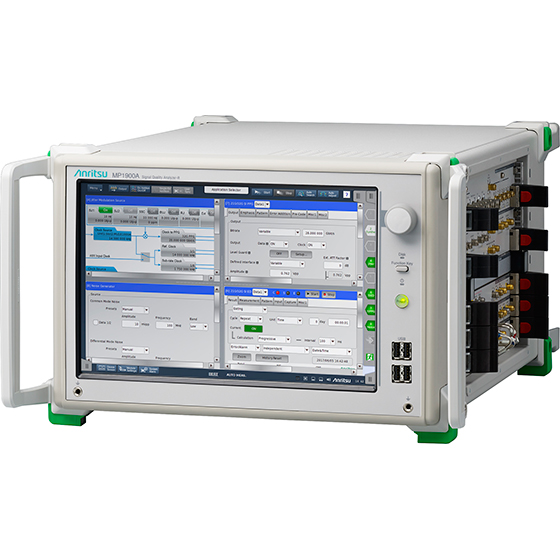

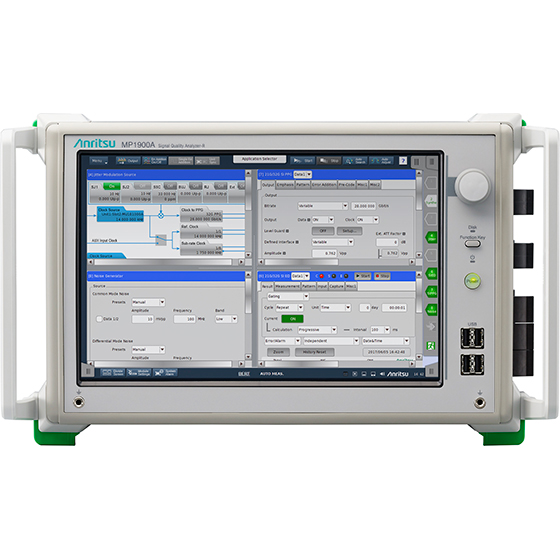

PAM4测试方案

• 最大传输容量为512 Gbit / s

• PAM4 PPG/ED (MU196020A/MU196040A)
  Baud rate of 2.4 to 64.2 Gbaud*1
  多通道可扩展性 4ch PAM4/NRZ  NEW
  高速Tr / Tf 8.5 ps（20 - 80％）
  低残余抖动数据输出170 fs rms（典型值）
  高质量数据输出，低噪声，低失真
  4抽头强调（可变范围20 dB）
  ISI调整功能  NEW
  FEC模式生成功能  NEW
  Stressed裕度BER < E-12*2
  內部時鐘恢復
  PAM 4模式编辑器，符号错误测量

• 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）

• 电压噪声附加功能(Common/Differential/White Noise)

• 使用DUT BER计数器功能测量抖动容限  NEW

*1: ED（超過32.1 G）將來會得到支持
*2: 符合CEI標準的PAM 4波形輸入了的时候

PAM4 Solution (Max. 64 Gbaud at 1CH)

高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)

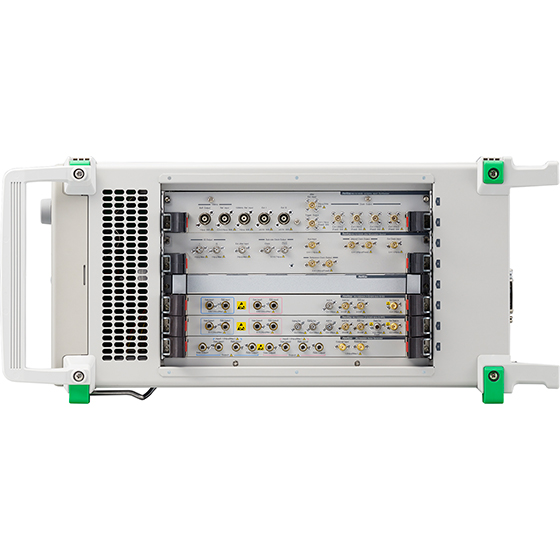

• 传输容量最大512 Gbit/s，一个主框架最多可扩展至16ch（配备8个32 Gbit/s 2ch PPG插槽）

• 一体化支持高速网络、PCIe等总线接口或双向测试

• 新宽带32 Gbit/s SI PPG/ED（MU195020A/MU195040A）

• 比特率2.4 Gbit/s到32.1 Gbit/s

• 支持NRZ/PAM4

• 10阶加重

• 可变ISI功能

• 多频段CTLE（8 Gbit/s、16 Gbit/s、28 Gbit/s带宽）

• 随机抖动的内部抖动输出低至115 fs rms（典型值）

• 高灵敏度的数据输入，典型值达15 mV（眼高）

• 可选1ch/2ch

• PCI Express链路训练、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL021）

• USB 链路训练、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL022）

• 增加抖动和测量抖动容限功能（SJ/RJ/BUJ/SSC，使用MU181500B/MX183000A-PL001）

• 电压噪声增加功能（普通、差动式、白噪声，使用MU195020A/MU195050A）
