产品特点
1 mHz 至 500 kHz,1 mΩ 至 1 TΩ
可选升级至5 MHz
0.05% 基本精度
用于精确测量的智能补偿和置信度指示器
完整的 MFLI 锁相放大器功能
LabOne®参数扫描仪,可用于扫描信号输出频率、输出偏置电压和输出幅值
适用于 C、MATLAB®、LabVIEW™、Python 及.NET的LabOne API

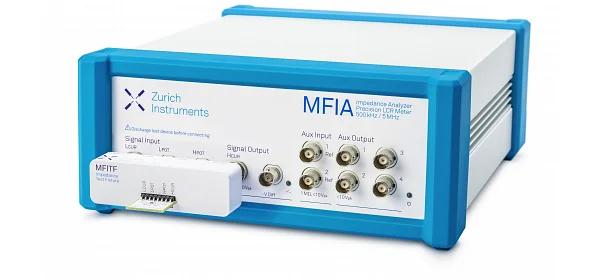

苏黎世仪器的MFIA是一款数字阻抗分析仪和精密LCR表。它为1 mHz至500 kHz的频率范围内(可升级扩展至5 MHz)的阻抗测量建立了新的标准。 MFIA的基本精度高达0.05%,并且量程极宽,覆盖从1 mΩ至1 TΩ的范围。它还具有测量重复性高和温度漂移小的特点。每台MFIA都附带LabOne用户界面和MFITF阻抗测试夹具。
使用多设备同步(MDS)功能,您可以把多台MFIA变成一台多通道设备使用:
![Diagram of multi-device synchronization for MF](https://www.zhinst.cn/sites/default/files/images/2022-06/mds03_MF.svg)
前面板接口
仪器前面板有 1 个电流信号输入、1 个差分电压输入、1 个差分信号输出、2 个可作为参考输入的辅助输入和 4 个辅助输出。对于抗干扰能力要求高的实验,信号输入和输出既可以选择单端模式,也可以选择差分模式。接地方式可以是仪器接地或信号输入的BNC屏蔽层接地。
后面板接口
后面板提供了更多 BNC 接口,包括 2 个触发输入、2 个触发输出以及 10 MHz 同步时钟的 1 个输入和 1 个输出。以及 1 个可访问所有 DIO 通道的 SCSI 接口。仪器可以使用90 - 240 V 伏交流电源或 12 V 的直流电源(例如使用外部电池组),以便切断接地回路。
重复性高,启动迅速
仪器的温度变化会严重限制启动速度和测量的可重复性。从上面的启动漂移图和页面底部的电抗图中可以看出,MFIA 在这两个方面的表现都非常出色。仪器通电 25 s 后即可开始测量。
![MFIA Powerup](https://www.zhinst.cn/sites/default/files/images/2020-01/powerup_web.svg)
电压和电流测量
MFIA 支持电压测量和电流测量。模拟前端拥有可变输入阻抗和交流/直流耦合选择,以及高频过采样技术,来确保优越的锁相性能和波形的高保真度。
电子工程:传感器、超级电容器、半导体表征、DLTS、显示技术、超高电阻、超高介电品质因数
材料研究:高分子介电材料、陶瓷/复合材料、太阳能电池材料、薄膜和纳米结构表征
生命科学:组织阻抗分析、细胞生长、食品研究、单细胞阻抗谱(多频)
常规
频率范围 |
1 mHz - 5 MHz |
频率分辨率 |
1 µHz |
基本精度 |
0.05% (1 mHz - 500 kHz) |
基本温度稳定性 |
200 ppm/K |
测试信号电平 |
0 V - 2.1 Vrms; |
解调器带宽 |
276 µHz - 206 kHz |
DC 偏置信号电平 |
2T: ±10 V, 4T: ±3 V |
补偿 |
SO, SOL, LLL, SL, L, OL |
测量参数、范围和典型精度
阻抗 Z |
1 mΩ - 1 TΩ, 0.05% |
导纳 Y |
1 pS - 1 kS, 0.05% |
电压 V |
0 V - 3 V, 1% |
电流 I |
0 mA - 10 mA, 2% |
相位 ΘZ、 ΘY、 ΘV、 ΘI
|
±180°, 10 µ°分辨率 |
电阻 RS、 RP1
|
1 mΩ - 1 TΩ,最大(10 µΩ,0.05%) |
电容 CS、 CP1
|
10 fF - 1 F,最大(10 fF,0.05%) |
电感 LS、 LP1
|
100 nH - 1 H,最大(10 nH,0.05%) |
DC 电阻 RDC
|
1 mΩ - 10 GΩ,2% |
电抗 X |
1 mΩ - 1 TΩ, 0.05% |
电导 G,电纳 B |
1 nS - 1 kS,最大(100 nS,0.05%) |
损耗系数 D |
10-4 - 10'000 |
Q 因子 |
10-4 - 10'000 |
LabOne 参数扫描仪
扫描参数 |
频率、测试信号幅值、偏置电压等 |
扫描点 |
2 - 100'000 |
扫描分辨率 |
任意,起始值、停止值和扫描点数确定 |
显示参数 |
ZX、ZY、Z、ZΘ、VX、VY、VR、VΘ、IX、IY、IR、IΘ、模型参数 1/2、频率、辅助输入 |
显示选项 |
单图、双图(如波特图)、多轨迹图 |
应用模式 |
阻抗、频率响应分析仪、3-omega 等 |
扫描模式 |
顺序、二进制、双向、反向 |
扫描步进模式 |
线性、对数 |
扫描速度 |
20 ms/pt, f > 10 kHz |
其他菜单和特点
LabOne 工具集 |
数字视图、频谱分析仪、绘图仪、软件触发、示波器 |
APIs |
C、MATLAB、LabVIEW、Python、.Net |
模式 |
2-端子、4-端子 |
置信度指示器 |
抑制、补偿、满溢、下溢 |
输入范围控制 |
自动、阻抗、手动 |
测试信号幅值 |
自动、手动 |
带宽控制 |
自动、手动 |
等效电路模型 |
Rp||Cp、Rs+Cs、Rs+Ls、G-B, D-Cs、Q-Cs、D-Ls、Q-Ls
|
DCR 测量 |
是 |
测试夹具兼容性 |
是 |
一般规格
尺寸 |
28.3 x 23.2 x 10.2 cm; 11.1 x 9.2 x 4 inch |
重量 |
3.8 kg; 8.4 lbs |
电源 |
AC: 100 to 240 V; DC: 12 V, 2 A |
PC接口 |
USB 2.0, LAN 1GbE |
1 精度是在电路表征主要值下测得的。
