产品特点

  产品介绍

    DEWETRON混合信号功率分析系统是用于高性能功率分析的最好的解决方案。高达10MS/s的采样率@18位分辨率最高的通道密度。

    0.03%测量误差

    最多10毫秒/秒@18位采样率

    多达16个不同的功率相位

    原始数据记录

    第四类安全措施

  产品型号

    由于DEWETRON的模块化设计，任何基于Trion/Trion(3)的数据采集硬件都可以成为功率分析仪。您可以在两种功率测量模块中做选择，每一种都具有8个输入通道和18位的分辨率。由于其独特的模块性，功率测量模块上有4个通道可以配备不同的用户可替换的子模块，用于直接测量电流或电压。因此，几平任何类型的电压或电流传感器都可以连接到DEWETRON功率分析系统。在下面的比较中，您可以看到DEWETRON的专用功率分析机箱。

  产品特点

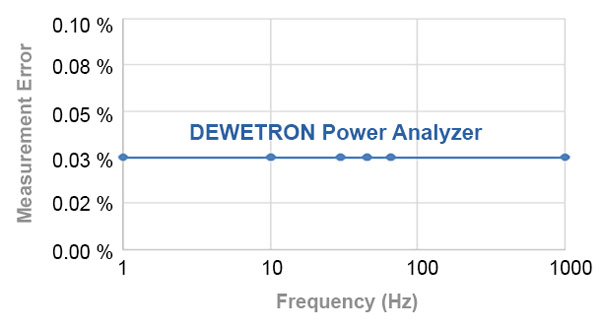

    准确度

    得益于测量误差仅为0.03%，功率分析系统可以达到非常高的精度，即使是在利用小量程。整个分析过程都保证了高精度。

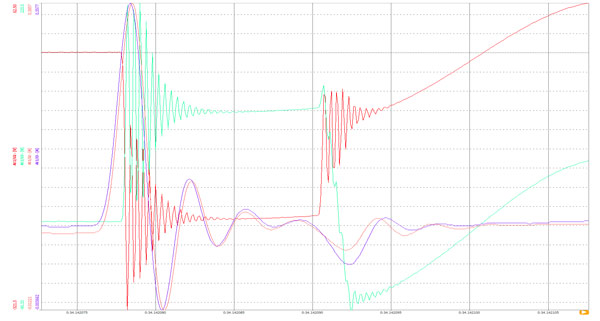

   高动态范围

    快速采集速率高达10MS/s和18位的AD转换分辨率，以及最佳的线性信号调理，在整个高达1000V和20A的输入范围中提供最高的动态性能，都是为了您所有的动态应用提供尽可能高的精度.

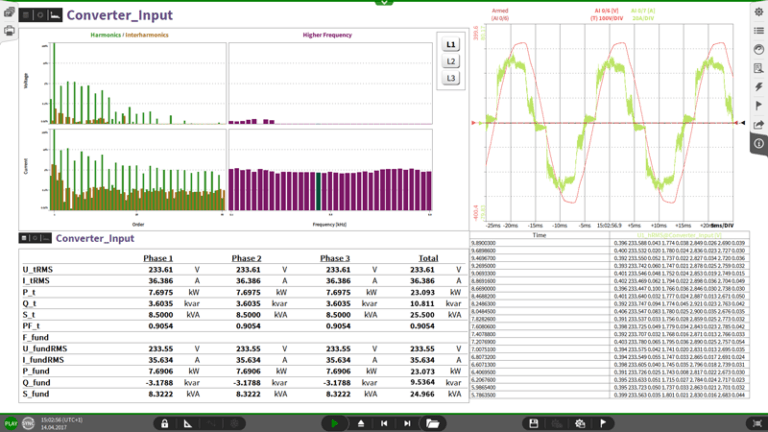

   多功能功率分析系统

    一台DEWETRON功率分析系统是一个完整的解决方案，它可以同时分析多个电机、逆变器或整个驱动链路。功率分析系统有多达16个不同的功率相位和计算功率参数的能力，即使是多相电机,(多达9相)也可计算分析，这使得DEWETRON 功率分析系统成为一台多功能的功率分析仪。

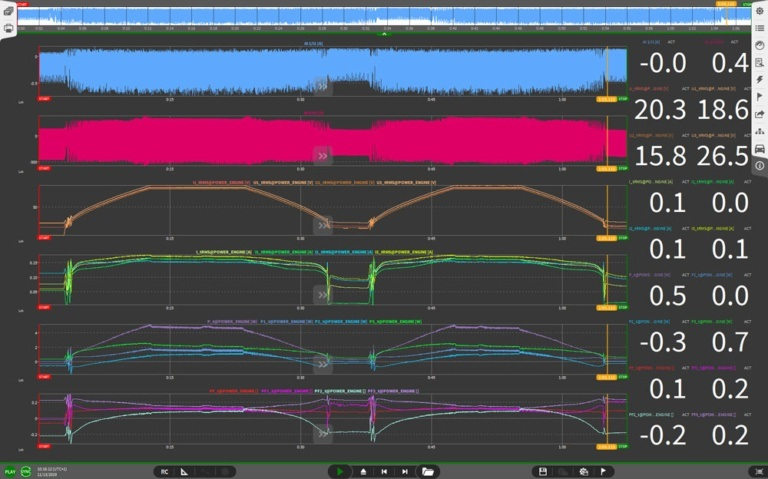

  原始数据记录/波形记录

    如何即记录波形数据的混合信号又进行功率分析? 一台DEWETRON功率分析系统就包含了所有。可靠的无堵塞原始数据记录任何模拟或数字信号，同时高性能地计算多组功率数据

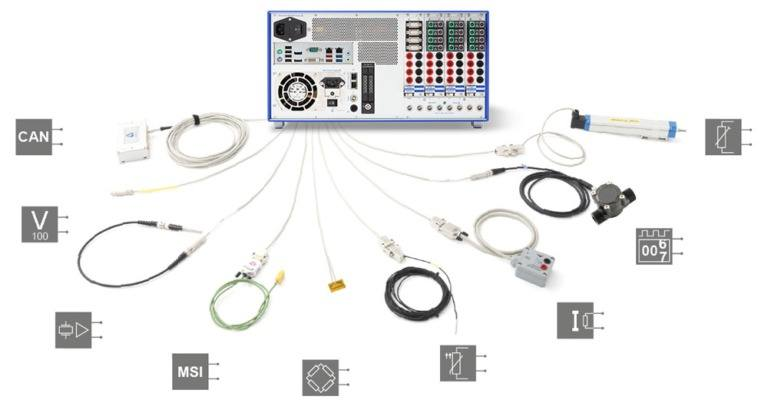

  混合信号记录仪

    我们的功率分析系统也是混合信号记录仪，这意味着对于所有输入信号您只需要一套系统!

• 模块和混合信号输入

• 隔离高压电流输入

• 高性能辅助输入(例如转矩、速度、振动)

• CAN接口与输入输出功能

• 以太网上的EtherCAT和XCP、SCP

• 用于低动态信号的高速输入(例如温度)

• PTP，GPS，IRIG同步

• 计数器

  模块化和可扩展性

    功率分析系统可以通过多种方式扩展通道。如果功率分析系统上有空余的插槽就只需要再加一个Trion"模块，或者使用TRIONet可以获得更多的通道数。数据在所有通道之间自动同步。

    如果需要更多的通道数，您可以轻松地使用DEWE2机箱获得更多的通道数，或者利用 CPAD或EPAD模块 加入静态输入信号。

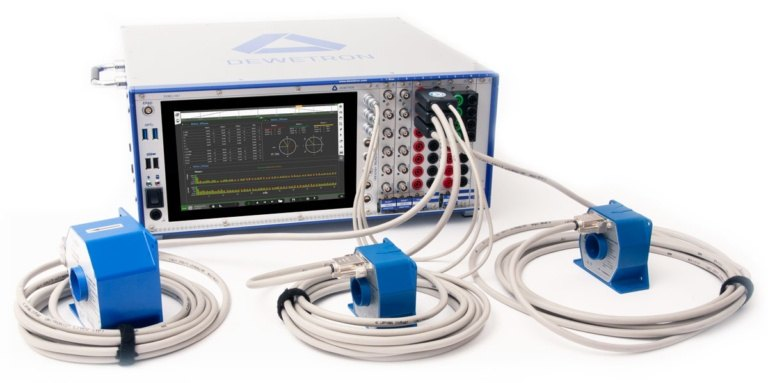

    集成变送器电源

    功率分析系统上集成的电源(几余的)可以为8个电流传感器供电。功率分析仪上集成的电源可以让工程师免去一个额的电源箱，将传感器直接连接到功率分析系统上。

    电源兼容大多数普通的传感器(土15V或+9V) ，即使供电要求很高的传感器(如零流量传感器)也可以通过这个优越的电源供电。

  试验台接口

    智能接口技术使得功率分系统仪易于集成到自动化系统和测试台架环境中，同时保证可靠的数据传输，通过基于TCP/IP的协议 (如ASAM) 和文件格式使用远程空置和远程配置。

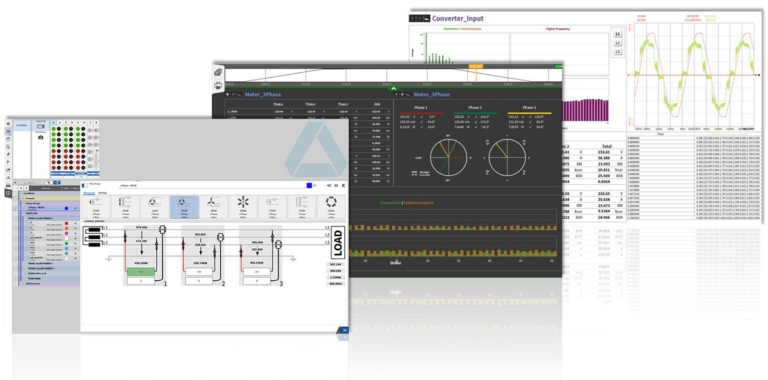

  OXYGEN软件

     OXYGEN测量测试软件无缝地将通过多种、完全同步传输得到的信号数据集成到  进行功率分析的计算中.

• 1-9相电力系统(1P2W，2V2A，3P3W，3P4W，6P6W，...)的分析

• 几个电力系统在逻辑上被归纳为功率组

• 无间隙逐周计算，无盲点。

  ISO 17025校准

    我们的功率分析仪可选择提供EN SO/IEC 17025认证。校准和调整是在奥地利格拉茨的DEWETRON总部认可的校准实验室进行的。

  遵守行业标准

    根据行业标准，对谐波、谐波、高频以及电压波动和闪变等进行了分析

• IEC61000-4-7

• IEC 61000-4-15

• IEC61400-21

EWETRON为市场上的电力分析仪提供了CAT IV的最高安全等级。
