高性能功率分析仪 WT1800E系列

精度 – 在同类功率分析仪器中, WT1800E是唯一能保证功率精度达到“ 读数的0.05% + 量程的0.05%” 的仪器, 它可以执行多达500次谐波分析(50/60Hz基波频率)。

产品特点

精度 – 在同类功率分析仪器中, WT1800E是唯一能保证功率精度达到“ 读数的0.05% + 量程的0.05%” 的仪器, 它可以执行多达500次谐波分析(50/60Hz基波频率)。

可靠 – 测量需要重复执行并需要追求准确性。WT1800E稳定性极高, 无论现在还是将来, 都可以确保完成精准的测量。

灵活 – WT1800E不但拥有最多6输入通道、 宽量程显示和分析功能, 还可以和电脑相连接,能在功率效率和谐波分析领域为客户提供广泛的测量解决方案。

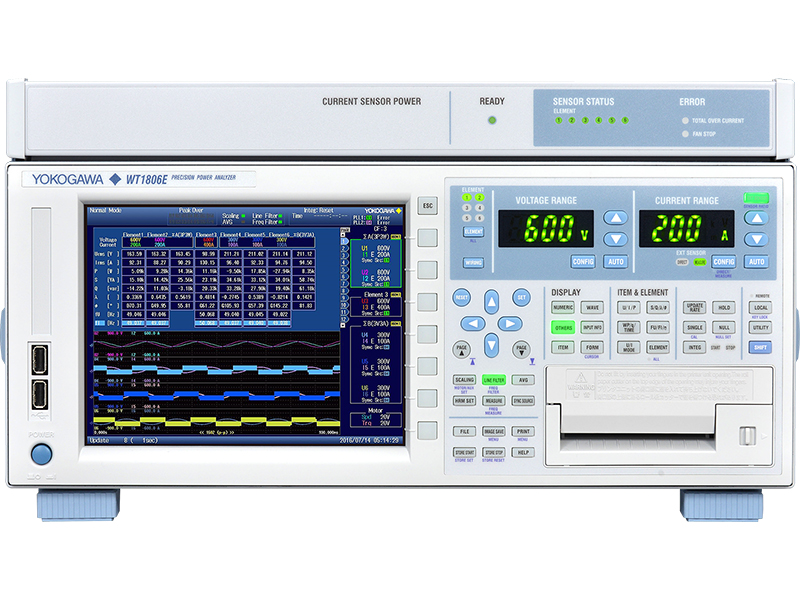

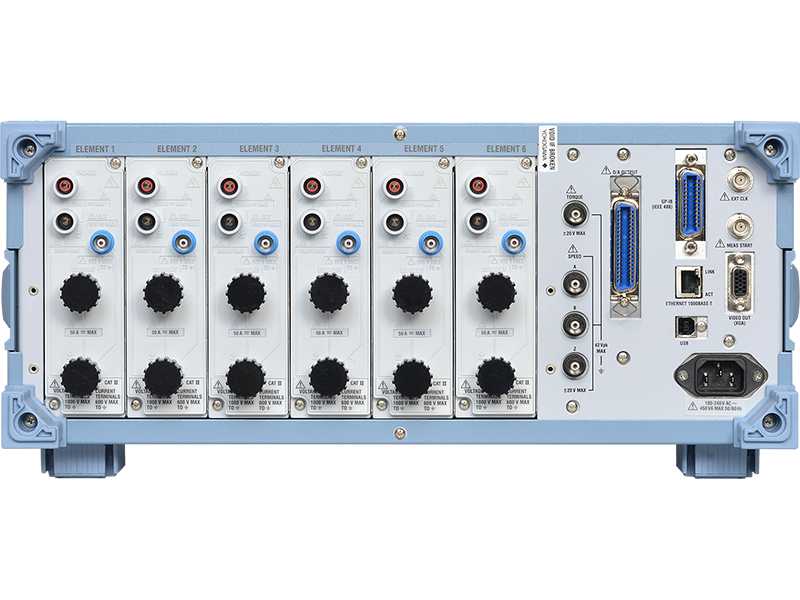

高分辨率显示6输入通道

可以以2MS/s(16位)的速度执行多达6输入通道的同步测量。 WT1800E拥有高分辨率8.4英寸XGA显示器,最多可以分屏浏览6个波形并显示多达12页不同的测量参数,这使WT1800E成为变频器驱动电机、可再生能源技术以及牵引应用(泵、风扇和混合动力/电动汽车等)中效率测试的理想工具。 WT1800E还可以利用矢量格式或趋势图的方式显示测量结果。

WT1800E High Resolution Display

确保宽量程内的准确性

可以准确测量宽量程下的电压、电流和频率。 WT1800E的基本功率精度可以达到已选电压量程和电流量程的1% ~ 110%。这相当于15mV到1100V rms的电压、 0.1mA到5.5Arms(5A输入单元)以及10mA到55A rms(50A输入单元)的电流。由于低功率因数误差的影响被最小化(视在功率±0.07%), WT1800E在大相移和高频条件下也可以保证测量的准确性。

量程设置

取消不必要的量程变化,可以让信号追踪速度变得更快。通过WT1800E的量程设置功能,用户可以根据自己特定的使用案例来选择输入量程,便于更加迅速地达到最佳量程设置。这降低了重复生产测试所耗费的时间,例如以下经常在生产线上执行的设置:设为OFF→100V→OFF等等。

谐波分析

即使数据更新周期只有50ms, WT1800E也可以在50/60Hz的基波频率下分析多达500次的谐波。除了功率参数以外, WT1800E还提供两个选件用于谐波分析。

谐波测量模式(/G5选件)

用于分析基波、谐波成分和总谐波失真(THD)

双谐波分析(/G6选件)

用于测量来自两个不同源的谐波,例如变频器、变速电机、照明镇流器、 UPS等的输入和输出。

WT1800E Harmonic Analysi

    功率积分和自动量程

    可以测量电网的能源买卖或电池充放电。通过功率积分功能, WT1800E可以对正负瞬时值进行积分运算。当设备从待机过渡到操作模式等负载条件变化相差很大时, WT1800E还可以测量总能量(Wh)和电流(Ah)。当一个输入信号开始跌出预计的量程时,此功能可以自动调整量程,继续执行测量值的积分运算。

    高速数据采集

    通过高速数据采集功能,可以根据时钟信号频率的不同,每5ms(外部同步设为OFF)或者1ms ~ 100ms(外部同步设为ON),计算一次直流信号和三相设备的SigmaUrms、 Sigma-Irms、 Sigma-P。

    灵活&自动数据更新

    可以手动或自动设置测量周期。 可以在50ms~20s之间设置9个数据更新周期, 也可以跟随输入频率的波动, 自动改变数据更新率。 测量电机等输入信号频率取决于RPM的设备时, 此功能尤为有用。

    CN WT1800E

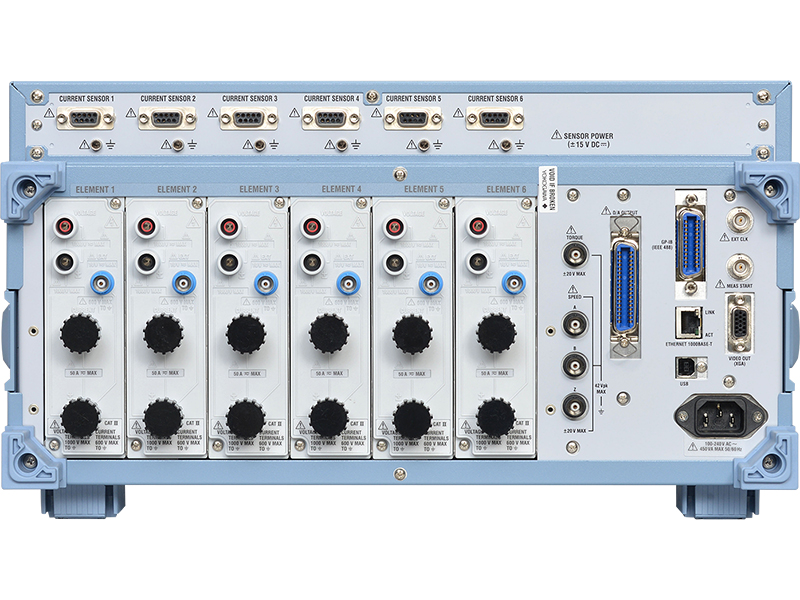

    用于AC/DC电流传感器的DC电源(/PD选件)

    WT1800E配备了用于AC/DC电流传感器CT系列的DC电源。 通过使用专用连接线和分流器, WT1800E可以测量大电流。 通过这种方式连接传感器, 可以提高信噪比和抗干扰度。

    * 如要使用分流器, WT1800E必须安装/EX选件。

    WT1800E Flexible 2

    电机评价功能

    WT1800E不但可以测量电参数, 安装电机评价功能选件后, 还可以通过扭矩转速传感器的模拟和脉冲输出, 测量转速/方向、 扭矩、 机械功率、 同步速度、 滑差、 电角度、 电机效率和总系统效率。

    WT1800E Motor Evaluation Function

    WTViewerEfree应用软件

    可以使用PC轻松查看、 控制并下载测量结果。WTViewerEfree是一款免费软件, 通过通信接口将WT1800E和PC连接起来, 可以在PC上轻松访问数值、波形、 趋势和谐波数据。

    WT1800E WTViewerEfree Application Software

    用户自定义事件和运算

    通过事件触发功能, 用户可以对进入或跌出指定范围的功率、 电流或其它参数设定限制。 如果数据满足触发条件, 可以存储、 打印或将其保存到USB等存储设备。 自定义运算最多可以定义和使用20个公式。

    以下基本特征示例显示了WT1800E的高精度和良好稳定性

    CN WT1800E 1

    相同峰值因数下的频率和功率精度特性

    CN WT1800E 2

    共模电压对读数的影响

    CN WT1800E 3

    任意功率因数下额定量程输入的总功率误差(50/60Hz时)

    CN WT1800E 4

    功率因数为零时的频率和功率精度特性
