产品特点

政策测试仪

EN61000-3-2、EN50564、IEC62301

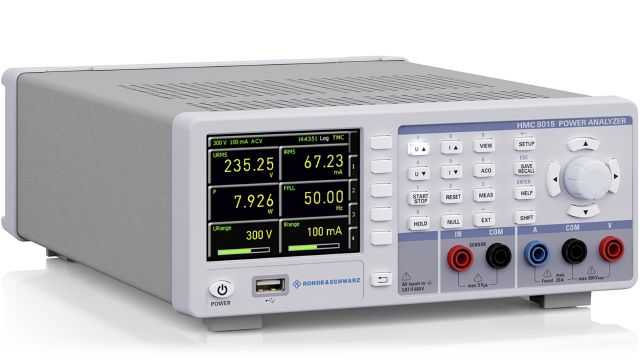

R&S@HMC8015功率分析仪根据以下标准执行自动化测试

• EN61000-3-2:关于电磁兼容的谐波电流限值，CE 认证

• EN50564:待机功耗

•  IEC62301:待机功耗

分步向导指导用户完成测量，并配置所需的仪器参数。这可以减少测量误差，并确保快速获取结果。用户不必事先了解上述标准。测试完成后，自动生成协议

需要 HOC153/HVC153 选件/许可

数据记录

使用 USB 或通过接口远程记录 CSV 文件

• 最多记录10个测量参数

• 每秒记录10个读数

• 绝对时间戳，100ms分辨率

• 直接保存到U盘(FAT32)

• 记录数据保存为可配置CSV 格式

• 可直接通过 Excel 电子表格使用

生产测试仪

使用合格/不合格数据的限值测试

• 限值测试

• 数值显示带限值栏

• 最多可自由配置6个限值

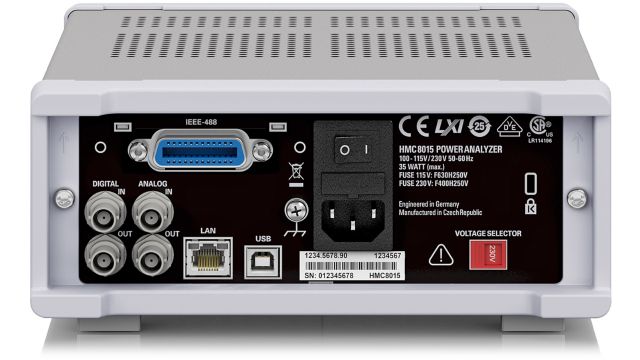

• 通过后部连接器提供单个限值的合格/不合格数据

• 模拟输出代表限值栏

• 数字输出表示限值违规

生产环境

 通过以太网(LXI)、USB 或GPIB 接口远程控制

• SCPI 命令集

• 提供机架安装套件

需要 R&S@HOC152/R&SVC152 选件/许可

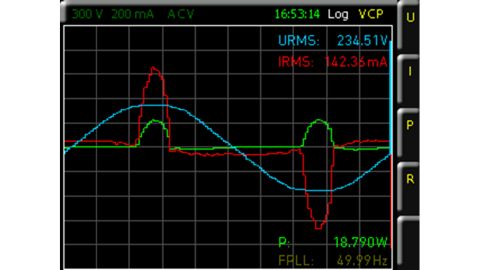

波形功能

示波器波形图

• 波形自动缩放

• 基于硬件的自动触发

• 同时显示一段时间内的电压、电流和功率

• 自动测量电压(RMS)、电流(RMS)、锁频锁相环、功率

需要R&S@HOC152/R&SHVC152 选件/许可

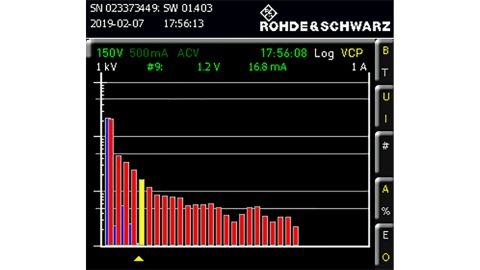

谐波分析

条形图或表格视图形式的谐波显示

• 以条形图或表格视图显示谐波

• 计算50次谐波

• 基本波形作为100%参考

• 对数显示，确保不遗漏任何细节

• 导出功能，更轻松地生成报告

需要 R&S@HOC151/R&SHVC151 选件/许可

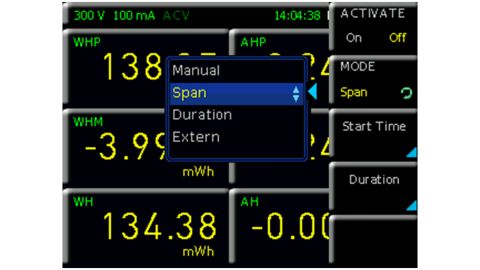

能量计

实时积分器

• 高精度不间断采集

• 基于硬件的实时集成

• 区分正负瓦时和安时

• 采集模式:手动、基于时间、基于事件 (外部触发)

• 标准记录功能

应用:针对不稳定功率测量的能量累积法

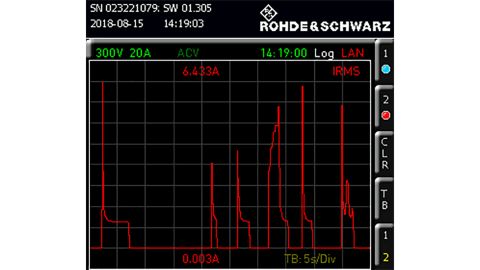

浪涌测量

单步操作分析快速开关操作

• 可配置的硬件触发

• 数据导出功能支持进一步分析

需要R&S@HOC151/R&SHVC151 选件/许可
