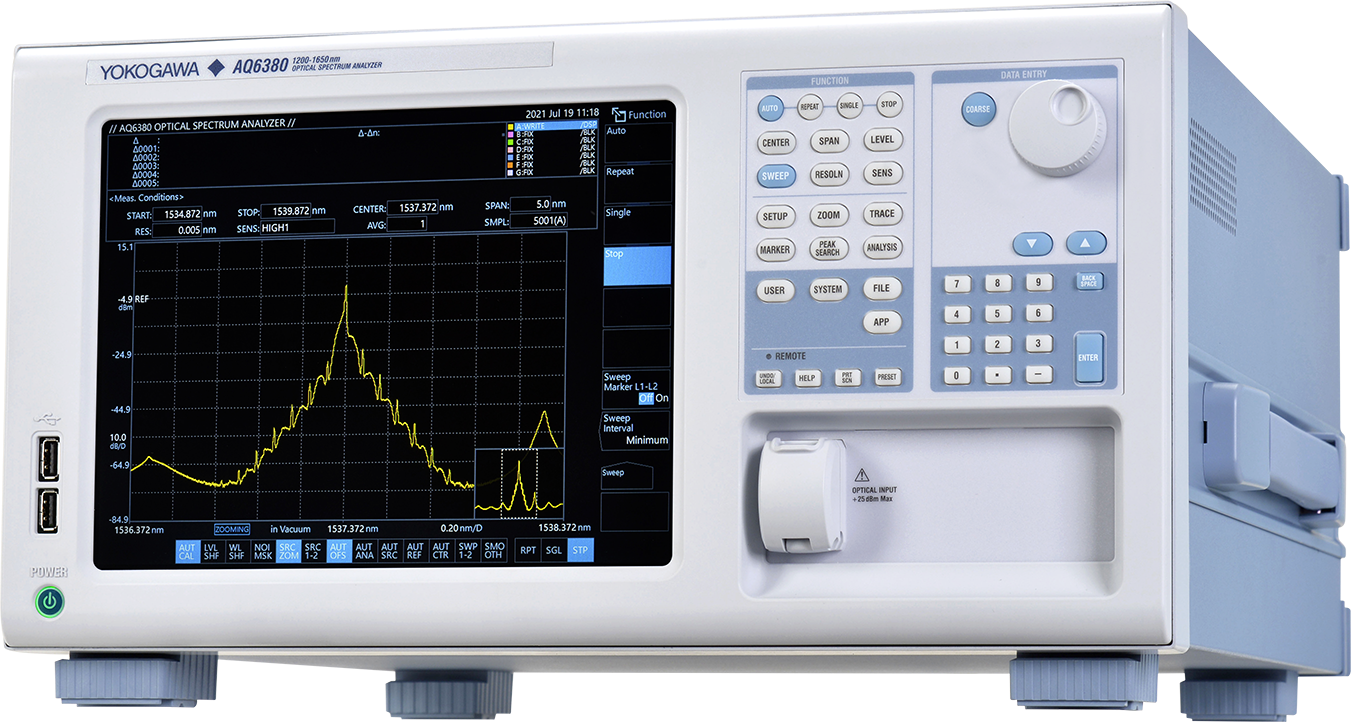

光谱分析仪 AQ6380 1200 - 1650 nm

横河AQ6380配备了先进的单色镜,提供了工程师和科学家开发并改善下一代通信网络光收发器和组件(速度、带宽和质量)所需的性能。

产品特点

全球移动宽带接入的增长改变了人们生活、工作和协作的方式。 移动用户数量的增加以及物联网和云等通信服务的扩展将推动数据流量的指数式增长。

5G和波分复用(WDM)等通信技术正在不断地开发、部署和进一步改进。开发和测试高精度使用的新光学设备和组件的质量和性能是一项眼下具有挑战性的任务。

横河AQ6380配备了先进的单色镜,提供了工程师和科学家开发并改善下一代通信网络光收发器和组件(速度、带宽和质量)所需的性能。

更清晰、更深入、更精确

  • 高波长分辨率: 5pm

  • 高波长精度: ±5pm

  • 动态范围: 65dB

  • 高杂散光抑制比: 80dB


无与伦比的光学性能


5pm高波长分辨率

AQ6380达到5pm的波长分辨率。它能够分离紧密分配的DWDM通道和光收发器的调制侧峰值。

AQ6380 Optical Spectrum Analyzer High Wavelength Resolution | Yokogawa Test&Measurement
10G光收发器的调制光谱


65dB动态范围

AQ6380单色镜具有更陡峭的光谱特性,可以有效分离相近的信号,如外腔激光器的残余纵模,并执行精确测量。

AQ6380 Optical Spectrum Analyzer Close In Dynamic Range | Yokogawa Test&Measurement
外腔激光器的光谱


宽波长范围和可变分辨率支持各种应用

AQ6380的波段为1200~1650nm,因此一个单元可以满足多样化的波长测量需求。并且,波长分辨率可以从5pm到2nm不等,支持从窄带峰值/陷波测量到宽带光谱测量的广泛应用。此外,增加分辨率通常有助于提高低功率信号的测量速度和测量精度。

AQ6380 Optical Spectrum Analyzer Filter | Yokogawa Test&Measurement
光滤波器的透射光谱


80dB杂散光抑制

杂散光是由单色镜内入射光的漫反射引起的光学噪声。在激光SMSR测量等情况下,同时测量多个不同等级的光谱时,杂散光可能会干扰测量;因此,需要高杂散光抑制性能。
AQ6380提供大动态范围测量,具有80dB的出色杂散光抑制性能。
此外,由于测量原理,不会产生杂散噪声。

AQ6380 Optical Spectrum Analyzer Stray Light Suppression | Yokogawa Test&Measurement
杂散光抑制性能


减少水汽吸收的气体净化功能

在近红外波长范围内,由于空气中水汽的影响,存在观察到强烈光吸收的波长区域。在光谱分析仪的测量中,有一个可明显检测到单色镜内水汽的光吸收特性的波段。这种现象会干扰适用波段范围内的精确光谱测量。

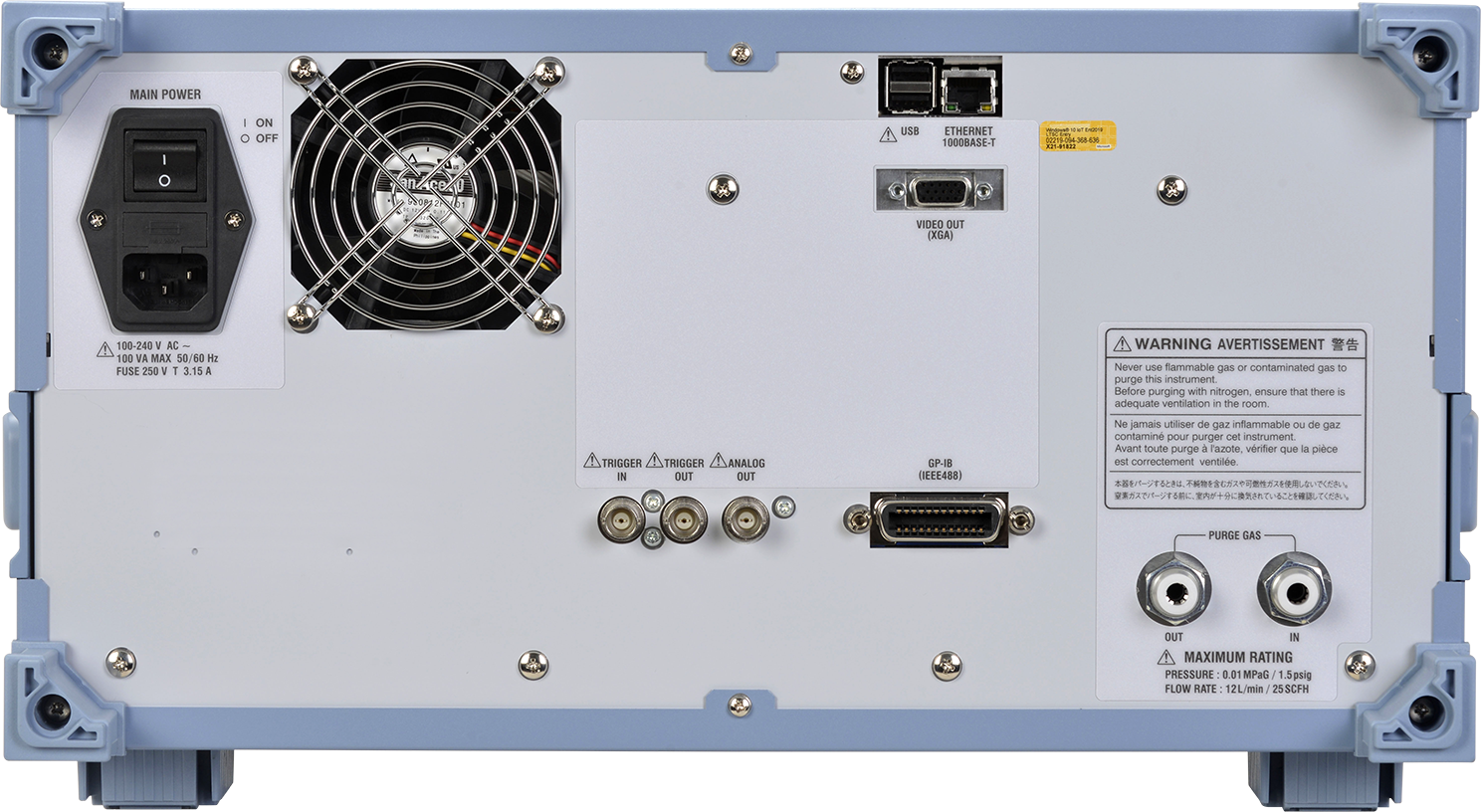

AQ6380配备净化装置,通过背面板上的专用端口持续供应氮气或干燥空气,以更换单色镜内的空气。因此,它可以实现精确的光谱测量,而不受水汽的光吸收现象的影响。

AQ6380 Optical Spectrum Analyzer Gas Purge | Yokogawa Test&Measurement
净化效果


±5pm波长精度

AQ6380在C波段提供±5pm,以满足最严格的精度要求。它还可以在S和L波段提供±10pm,在整个波长范围内提供
±50pm。有了这样的精度,一些应用可能不再需要光波长计。

使用内置波长参考光源进行定期自波长校准,确保每次测量的长期稳定性。

自动波长校准保持高精度

环境温度变化、振动和冲击将影响光谱分析仪在内的光学精密产品的测量精度。

AQ6380具有自动校准功能,能够长期提供高精度测量。

  • 通过内部光源可以完全自动且定期执行波长校准,无需外部光纤线。

  • 它还支持使用外部光源执行波长校准。可以通过设置外部光 源的精确波长来执行校准。

单模光纤输入

AQ6380的光输入使用PC型单模光纤,即使连接PC型光插头,光反射衰减也能达到30dB或更高。因此,它减少了对反射敏感光学器件测量的影响。
