产品特点

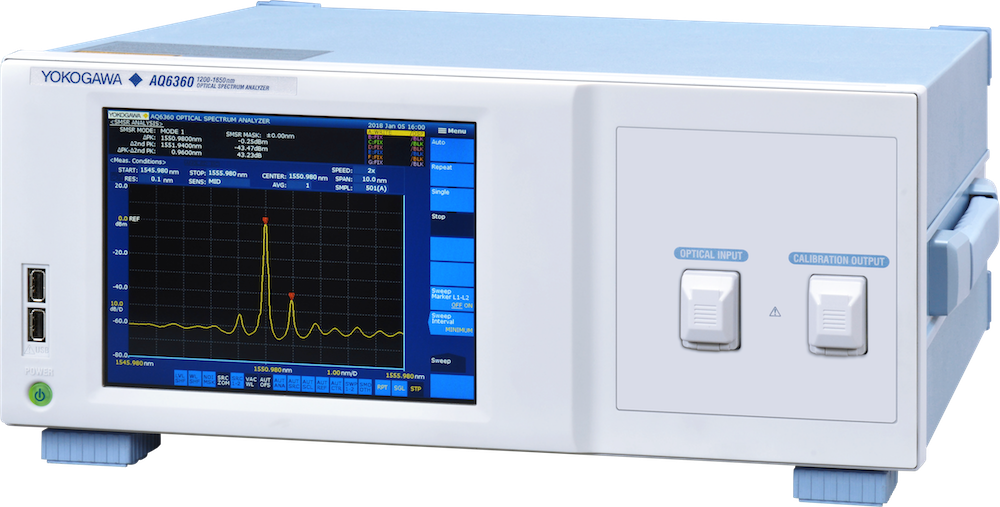

AQ6360是一款基于衍射光栅技术的经济高效光谱分析仪。AQ6360满足电信设备(如激光器、光收发器和光放大器)工业制造的典型测量需求。
AQ6360的波长范围为1200到1650纳米,用于制造测试的理想性能。其自由空间光学输入结构设计保证了高耦合效率和测量重复性。AQ6360的附加功能和功能包括内置的分析功能和以太网和GPIB远程接口。
用于制造测试的理想性能
AQ6360满足电信设备(如激光器、光收发器和光放大器)工业制造的典型测量需求。
波长范围:1200~1650nm
波长分辨率:0.1~2nm
高波长精度:±0.02nm
高动态范围:55dB
宽测量范围:+20~-80dBm
扫描速度快两倍
AQ6360的扫描速度比我们为研发目的而设计的型号快两倍。
自由空间光学输入
自由空间光学输入结构是保证高耦合效率和测量重复性的有效方法。
双重目的
支持单模和多模光纤
多功能
支持平面和角度抛光连接器
安心无忧
防损坏的内部输入连接器
免维护
无内部光纤需要清洁
内置波长参考源(工厂选件)
节省空间的4U高度(比AQ6370系列低1U)
![AQ6370D](https://cdn.tmi.yokogawa.com/16/6285/tabs/737ee271d276579ae8fac15e85c5437d44f36aa0.png)
AQ6370D
![AQ6360](https://cdn.tmi.yokogawa.com/16/6285/tabs/465299aed0fed6dbfdbdbd9966467ad5bebd1461.png)
AQ6360
AQ6370系列兼容操作
AQ6360沿用了我们OSA系列的屏幕和菜单布局――全世界数以千计的用户公认的直观、易用的布局。
多点触摸屏
点击、拖动、缩小和放大。高分辨率、响应式8.4英寸多点触控电容式触摸屏使仪器操作变得简单直观。
![](https://cdn.tmi.yokogawa.com/16/6285/tabs/13d086a65750e4020c60c4b10010d4b6bfaa3230.png)
内置分析功能可提高生产力
可提供十多种数据分析功能,包括WDM(OSNR)、SMSR、DFB-LD、EDFA和光谱宽度。
远程操作准备就绪
以太网和GPIB远程接口
AQ6360配备GP-IB和以太网接口,用于远程访问和构建自动测试系统。
兼容AQ6370D的远程命令
其与AQ6370D和AQ6317指令兼容,便于编程。
LD芯片和TOSA
AQ6360通过用于晶圆、LD芯片、TO CAN和TOSA测量的自由空间激光束的多模光纤,提高测量效率。这是由于OSA的自由空间输入结构,该结构支持多模光纤,而不会出现多模和单模光纤不匹配时发生的高插入损耗。
![](https://cdn.tmi.yokogawa.com/16/6285/tabs/b53f07eb0d5d9a36dbcf6683fd02e3d22eab1b4c.png)
可以快速准确地测量激光边模抑制比(SMSR)。
NA转换适配器
数值孔径(NA)转换适配器使得多模光纤测量更精确更稳定。其是专门为横河OSA设计的独特适配器。
![](https://cdn.tmi.yokogawa.com/16/6285/tabs/53b311fcb5fca6cf674f8300a7730ff2e6fb1d8a.png)
DFB-LD 光谱 (GI 50/125 μm)
光收发器
结合误码率测试(BERT)设备,AQ6360可以测量收发器和LD模块的中心波长和光谱宽度。
为测试光收发器的BER曲线,将ASE源的宽带光加入信号中。AQ6360具有高灵敏度,因而能够比低性能非光栅设计更精确地测量OSNR条件。
![](https://cdn.tmi.yokogawa.com/16/6285/tabs/bab44aa9e80f2b3b66e3af064e196bf203f4cc9c.png)
光放大器
AQ6360可以通过“EDFA-NF”的分析功能非常简单的计算出析掺铒光纤放大器的噪声系数。放大器测试的典型测量设置包括一组波分复用激光器、一个用于调谐激光器功率电平的衰减器、一个光谱分析仪。OSA需要两个高分辨率频谱。一条曲线在扩增前获取,一条曲线在扩增后获取。从获得的光谱中,EDFA-NF分析功能自动检测激光峰值,提取所需的测量值,执行计算并显示DUT中GAIN和NF值表格。
![](https://cdn.tmi.yokogawa.com/16/6285/tabs/8c4be5cce702879ed9dbbff9afea06b8a845d1f0.png)
光放大器测试的典型实验设置
![](https://cdn.tmi.yokogawa.com/16/6285/tabs/b76d0d7410a480495ecd7cb2695d1eea39f3ad14.png)
光放大器分析的自动化程序提供一个包含相关参数的表格。
