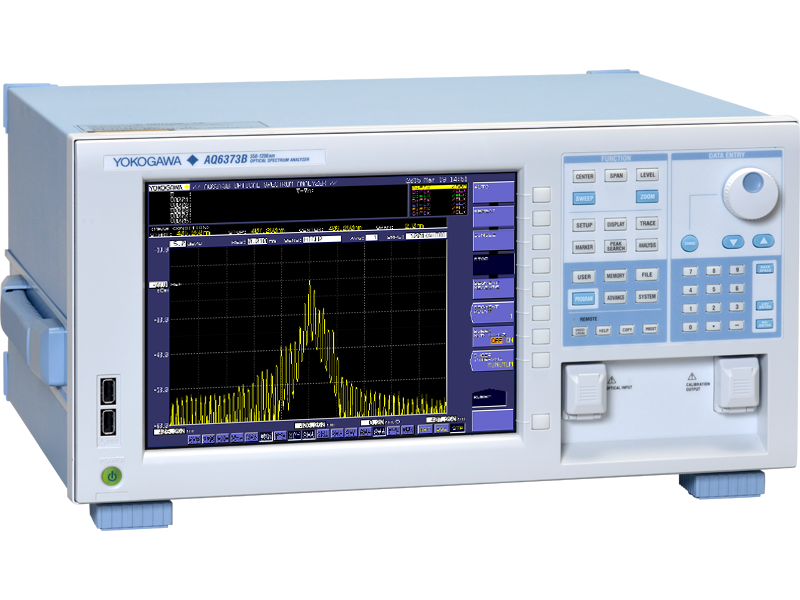

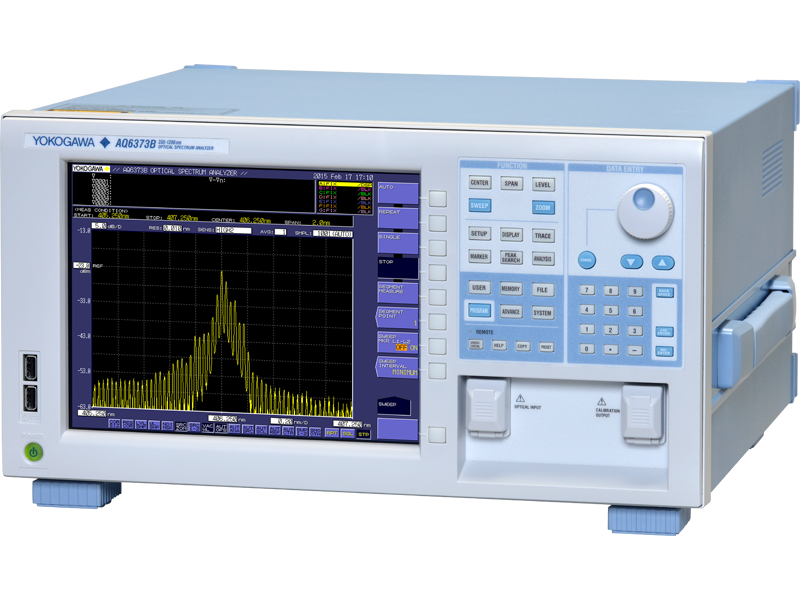

短波长光谱分析仪 AQ6373B

AQ6373B是AQ6370系列家族的最新成员之一。 波长范围在350nm至1200nm之间, 具备高速精确的分析能力,应用范围极为广泛。

产品特点

AQ6373B是AQ6370系列家族的最新成员之一。
波长范围在350nm至1200nm之间, 具备高速精确的分析能力,应用范围极为广泛。AQ6373B有助于加快短波长激光器、无源器件、LED以及在生物、材料加工、消费品和电信等应用中使用这些器件的装置的开发和生产速度。凭借内置颜色分析功能和与AQ6315远程命令相兼容,AQ6373B可以为AQ6315老用户提供更高水平的功能、速度和光学性能。


  • 波长范围:350~1200nm

  • 波长精度:±0.05nm

  • 波长分辨率:0.02~10nm和0.01nm(400~470nm)

  • 最大安全输入功率:+20dBm

  • 功率灵敏度:-80dBm

  • 动态范围:≥60dB

  • 单模、多模和大芯光纤

  • 内置光轴对准调节光源

  • 通过外部参考源进行波长校准

  • 拥有多种分析功能,包括VIS颜色分析功能。

CN Product AQ6373B 1

应用


  • 光有源器件(激光二极管/光纤激光器)

  • 光无源器件(滤波器/FBG/特殊光纤)

  • 支持应用光子设备的开发

  • 医疗/生物:激光治疗、DNA测序、显微镜

  • 工业:激光微加工、激光打标机

  • 家用电子设备:激光投影仪、下一代光盘、LED产品

  • 测量传感:激光雷达、干涉仪

  • 电信:塑料光纤(POF)通信

世界一流的光学性能

高波长分辨率 & 大动态范围

先进的单色结构实现了高波长分辨率和大动态范围。通过单色镜陡峭的光谱特性,可以有效分离相近的光谱信号并进行准确的测量。



高灵敏度

可以准确快速地测量微弱的光信号。

  • 7种灵敏度设置,可以根据测量应用和测量速度来选择合适的灵敏度。

  • 大动态模式,输入强光信号后,易产生杂散光,通过减少杂散光的影响可以获得更大的动态范围。


脉冲光测量

Peak-Hold功能和外部触发模式:

可以测量脉冲光信号的脉冲峰值图谱。不仅适用于通信系统中光信号传输的环路测量,也适用于激光器芯片早期开发中的低功率测量,可以测量脉冲信号的峰值功率。


自由空间输入



一台OSA同时处理多模和单模光纤



输入连接器的插入损耗变化小,提高了测量重复性。



非物理连接,不会损坏连接的光纤。



支持SM、GI (50/125μm, 62.5/125μm)和大芯光纤可达800μm。
CN Product AQ6373B 4

出色的效率

高速扫描

通过先进的单色镜、更快的电路和降噪技术,无论是来自DFB-LD或DWDM的陡谱信号,还是宽带光源的低功率信号,AQ6373B都可以实现快速测量。

宽跨度、高精度扫描

在保持高波长分辨率的同时,单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、效率更高,因为传统系统使用的采样点数量少,需要进行多次测量,才能覆盖整个波长范围。


易于确保精度

环境条件变化、振东和冲击对光谱分析仪等光学精密产品的影响将波及光器件,最终导致光学性能降低。

通过标配功能,AQ6373B只要花几分钟就可以获得更高的光学性能,便于快速开始测量。

光轴对准调节功能

通过内置光源自动对准单色镜的光路,以确保仪器的高性能。

波长校准功能

  • 通过外部光源自动校准光谱分析仪,以确保波长的精度。

  • 内置光轴对准调节源。

   提示:

  • 要求使用GI 50/125µm光纤。

  • 波长校准要求使用外部光源。

  • 有时光轴对准调节功能和波长校准功能不能确保光学性能。

  • 还需要进行定期校准。
